Opis produktu

Jak zaprojektować płytkę kontrolną PCBA wykrywacza metali?

W Unixplore Electronics dokładamy wszelkich starań, aby dostarczać wysokiej jakości wykrywacze metali PCBA i zapewniać, że nasi klienci są w pełni świadomi jego funkcji i cech. Zachęcamy nowych i starych klientów do współpracy z nami i wspólnego tworzenia lepszej przyszłości.

Główne punkty projektu płytki sterującej wykrywacza metali PCBA obejmują:
Określ zasięg detekcji i cele detekcji detektora. W zależności od zasięgu wykrywania i celów wykrywania, konstrukcja płyty sterującej będzie inna. Wybierz odpowiedni czujnik. Wykrywacze metali muszą wykorzystywać czujniki do wykrywania metalowych przedmiotów, dlatego należy wybrać odpowiedni czujnik, aby dokładnie wykryć metalowe przedmioty. Zaprojektuj obwód. Obwód tablicy sterującej musi być w stanie odbierać sygnał z czujnika i sterować urządzeniem alarmowym czujki w zależności od wielkości sygnału.
Weź pod uwagę rozmiar i wagę. Rozmiar i waga będą miały wpływ na przenośność i efekt użytkowania wykrywacza metalu.
Weź pod uwagę środowisko pracy. Jego środowisko pracy może wpływać na efekt pracy, dlatego należy wziąć pod uwagę środowisko pracy tablicy sterowniczej i przeprowadzić odpowiedni projekt.
Unixplore zapewnia kompleksową usługę „pod klucz” dla Twojego projektu EMS. Zachęcamy do skontaktowania się z nami w sprawie budowy płyt, możemy sporządzić wycenę w ciągu 24 godzin od otrzymania zamówieniaplik GerberaILista BOM!

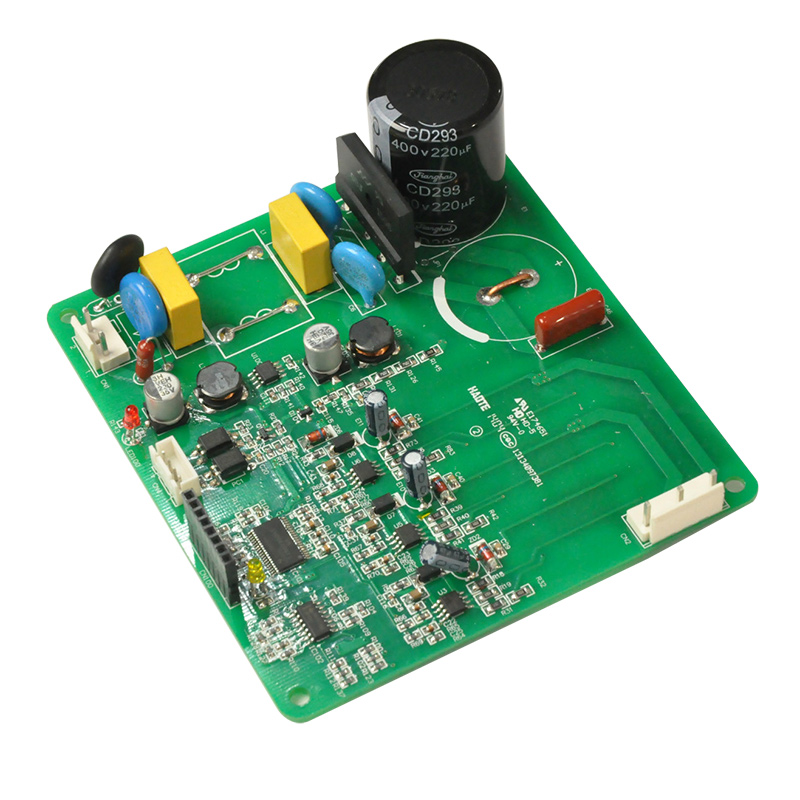

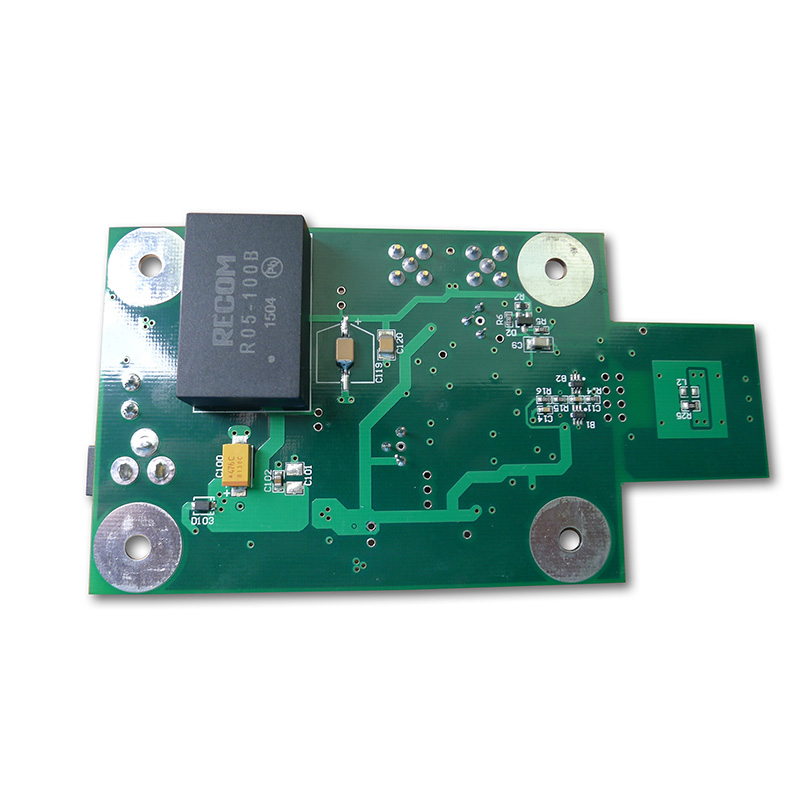

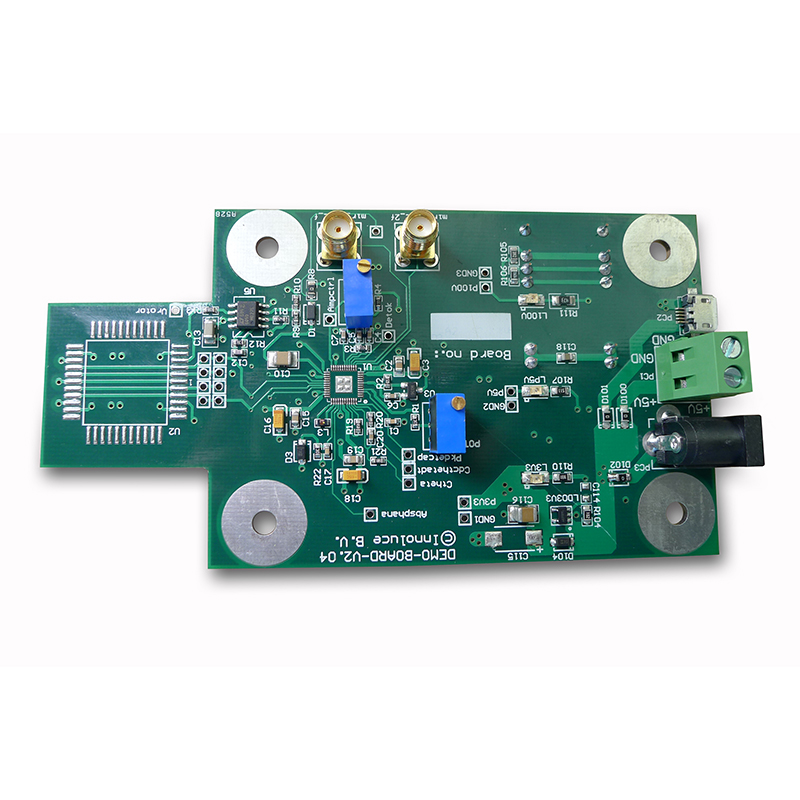

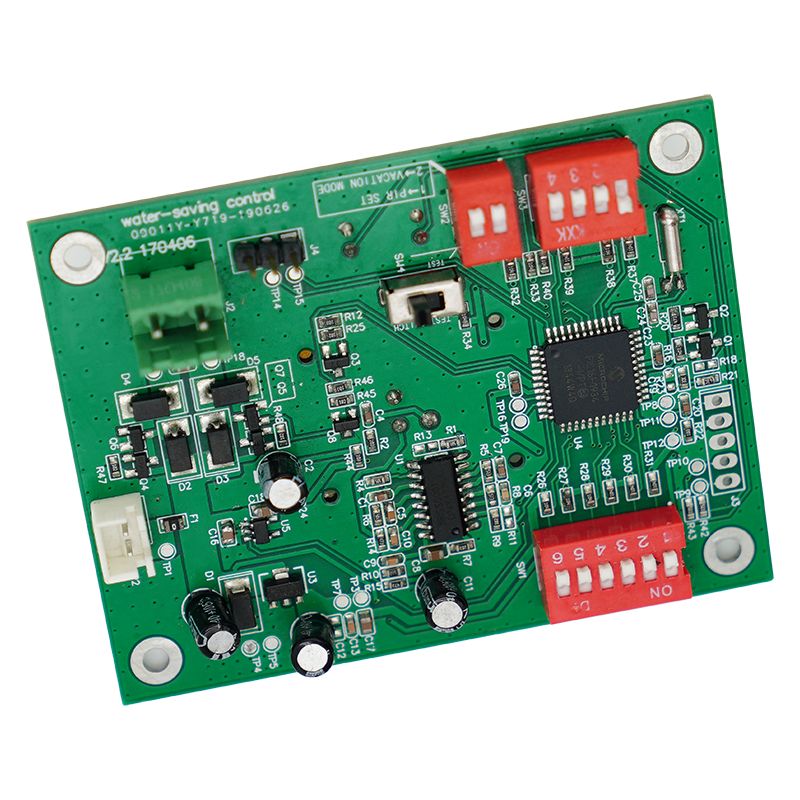

Produkcja wykrywaczy metali PCBA

* Plik Gerber i lista BOM dostarczone przez klienta
* Wykonano pustą płytkę PCB, komponenty zakupione przez nas
* Produkcja PCB z całkowicie zmontowanymi częściami
* 100% funkcjonalności zostało przetestowanych przed wysyłką
* Zgodny z RoHS, proces produkcyjny bezołowiowy
* Szybka dostawa, z niezależnym pakietem ESD
* Kompleksowa usługa produkcji elektroniki w zakresie projektowania PCB, układu PCB, produkcji PCB, zamawiania komponentów, montażu PCB SMT i DIP, programowania układów scalonych, testowania działania, pakowania i dostawy

Możliwość montażu PCB i PCB w Unixplore

Parametr	Zdolność
Warstwy	1-40 warstw
Typ zespołu	Otwór przelotowy (THT), montaż powierzchniowy (SMT), mieszany (THT+SMT)
Minimalny rozmiar komponentu	0201(01005 metryczne)
Maksymalny rozmiar komponentu	2,0 cale x 2,0 cale x 0,4 cala (50 mm x 50 mm x 10 mm)
Typy pakietów komponentów	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP itp.
Minimalny skok padu	0,5 mm (20 mil) dla QFP, QFN, 0,8 mm (32 mil) dla BGA
Minimalna szerokość śledzenia	0,10 mm (4 miliony)
Minimalny odstęp śladów	0,10 mm (4 miliony)
Minimalny rozmiar wiertła	0,15 mm (6 mil)
Maksymalny rozmiar planszy	18 cali x 24 cale (457 mm x 610 mm)
Grubość deski	0,0078 cala (0,2 mm) do 0,236 cala (6 mm)
Materiał płyty	CEM-3, FR-2, FR-4, High-Tg, HDI, aluminium, wysoka częstotliwość, FPC, Rigid-Flex, Rogers itp.
Wykończenie powierzchni	OSP, HASL, Flash Gold, ENIG, Gold Finger itp.
Typ pasty lutowniczej	Ołowiowe lub bezołowiowe
Grubość miedzi	0,5 uncji – 5 uncji
Proces składania	Lutowanie rozpływowe, lutowanie na fali, lutowanie ręczne
Metody inspekcji	Automatyczna kontrola optyczna (AOI), prześwietlenie, kontrola wizualna
Metody testowania we własnym zakresie	Test funkcjonalny, test sondy, test starzenia, test w wysokiej i niskiej temperaturze
Czas realizacji	Pobieranie próbek: 24 godziny do 7 dni, przebieg masowy: 10–30 dni
Standardy montażu PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasa II

Usługa EMS o wartości dodanej Unixplore

● Usługa wstępnego programowania układów scalonych z plikami w formacie HEX, ELF i BIN.
● Wykrywacz metali PCBA Urządzenie do testowania funkcji dostosowane do wymagań testowych klienta
● Usługa budowy pudełek, w tym produkcja form i części z tworzyw sztucznych i metali
● Powłoka konforemna, w tym selektywna powłoka lakiernicza, zalewanie żywicą epoksydową
● Wiązka przewodów i zespół kabla
● Montaż gotowego produktu obejmujący pudełko, ekran, przełącznik membranowy, etykietowanie i niestandardowe opakowanie kartonowe lub pudełko do sprzedaży detalicznej.
● Różne testy innych firm dla PCBA są dostępne na żądanie
● Pomoc w certyfikacji produktów

Procedura produkcji PCBA
