PCBA

Dlaczego UNIXPLORE dostarcza PCBA klasy przemysłowej do zastosowań krytycznych

Dla inżynierów i kierowników ds. zakupów zespół płytki drukowanej (PCBA) jest najbardziej wrażliwym na awarie elementem każdego produktu elektronicznego.UNIXPLORE, działająca od 2011 roku w Dongguan w Chinach, zbudowała swoją reputację na zespołach, które wytrzymują rzeczywiste warunki — wahania temperatury, wibracje, wilgotność i ciągłą pracę.

W przeciwieństwie do dużych domów konsumenckich, UNIXPLORE koncentruje się na niezawodności specyficznej dla aplikacji w ośmiu branżach, od sprzętu medycznego po systemy motoryzacyjne.

Zaleta UNIXPLORE pod klucz

Jeden dostawca kontrolujący cały łańcuch eliminuje wytykanie palcami. UNIXPLORE jest właścicielem lub bezpośrednio zarządza każdym krokiem:

• Projektowanie i produkcja PCB – Wewnętrzny przegląd układu pod kątem integralności sygnału.
• Zaopatrzenie w komponenty – Pozyskiwanie wyłącznie od dystrybutorów franczyzowych.
• Montaż SMT i THT – linie montażowe Panasonic i Yamaha.
• Wstępne programowanie – Mikrokontrolery flashowane przed lutowaniem.
• Testy funkcjonalne – niestandardowe przyrządy testowe dla każdego produktu.

Budowa pudełek i wiązek kablowych — Gotowy produkt gotowy do sprzedaży detalicznej.

Certyfikaty, które możesz zweryfikować

UNIXPLORE utrzymuje cztery aktywne certyfikaty stron trzecich:

• ISO9001:2015 – Pełny system zarządzania jakością.
• SGS – Niezależna weryfikacja materiałów i procesów.
• RoHS – zgodność dla rynków europejskich i północnoamerykańskich.
• UL – Uznany montaż komponentów zapewniający bezpieczeństwo przeciwpożarowe.

Nie są wyświetlane żadne certyfikaty, chyba że są aktualne. UNIXPLORE publikuje daty audytów na żądanie.

Osiem kategorii PCBA specyficznych dla aplikacji firmy UNIXPLORE

Każda kategoria wykorzystuje inne zasady projektowania, gatunki komponentów i protokoły testowe.

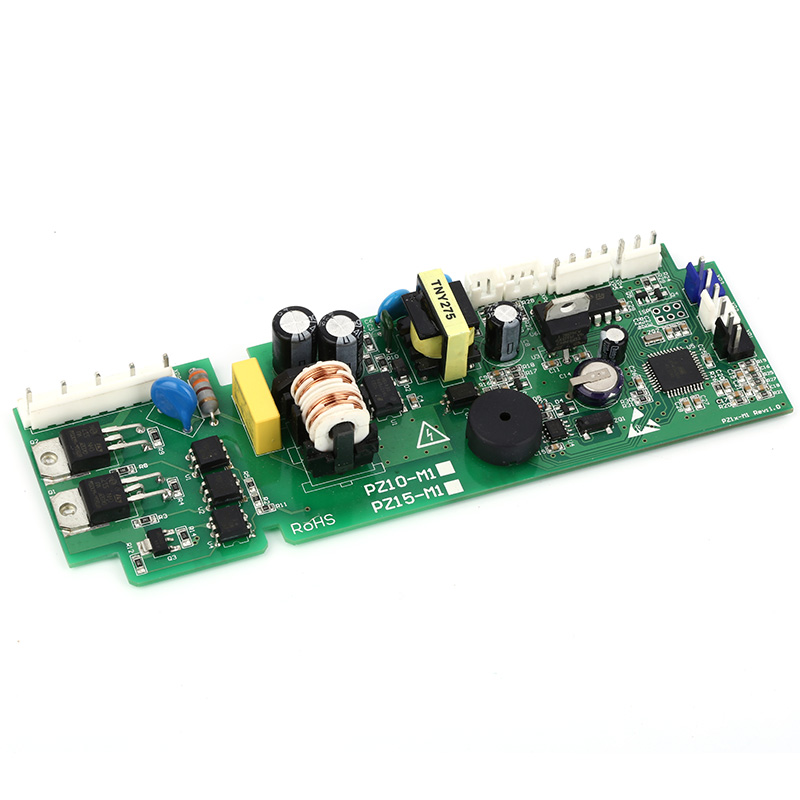

PCBA sprzętu domowego

Pralki, lodówki, płyty indukcyjne. Wymaga powłoki zabezpieczającej przed pozostałościami pary i detergentu. UNIXPLORE dodaje obwody tłumiące przekaźniki, aby zapobiec resetowaniu mikrokontrolera.

Sterowanie przemysłowe PCBA

Sterowniki PLC, napędy silnikowe, regulatory temperatury. Szeroki zakres roboczy (-30°C do +85°C) z ochroną przeciwprzepięciową na wszystkich wejściach. UNIXPLORE standardowo wykorzystuje kondensatory o temperaturze znamionowej 105°C.

PCBA samochodowe

Oświetlenie wnętrza, sterowanie szybami, podgrzewanie siedzeń. Odporność na wibracje jest obowiązkowa. UNIXPLORE zabezpiecza wszystkie złącza za pomocą kleju i określa elementy pasywne klasy motoryzacyjnej (AEC-Q200).

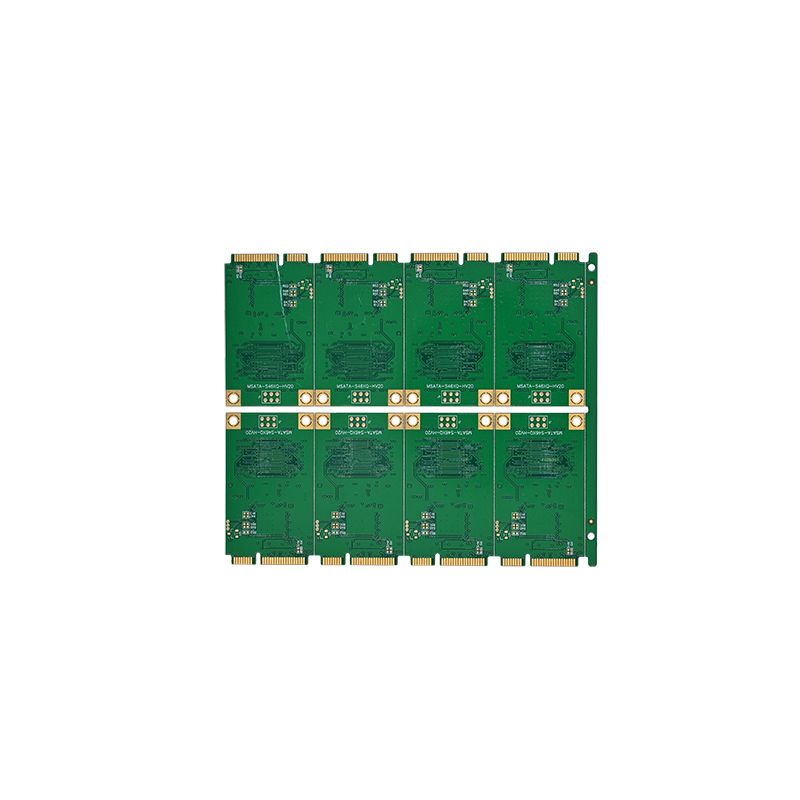

Elektronika konsumencka PCBA

Inteligentne wtyczki, piloty, power banki. Kosztowne, ale wymaga spójnych połączeń lutowanych. UNIXPLORE stosuje w 100% zautomatyzowaną inspekcję optyczną (AOI) nawet w przypadku serii o niskiej marży.

Sprzęt medyczny PCBA

Monitory pacjenta, pompy infuzyjne, urządzenia diagnostyczne. Możliwość śledzenia komponentów aż do poziomu partii. UNIXPLORE izoluje linię medyczną w oddzielnej, czystej strefie.

PCBA systemu bezpieczeństwa

Kamery IP, czujniki ruchu, panele dostępowe. Skoncentruj się na niskim poborze mocy w trybie gotowości. UNIXPLORE testuje każdą płytkę pod kątem prądu upływowego poniżej 50µA.

PCBA opieki zdrowotnej

Sprzęt rehabilitacyjny, termometry, urządzenia ostrzegające dla osób starszych. Mniejsze obciążenie regulacyjne niż w przypadku zastosowań medycznych, ale wymaga konstrukcji bezpiecznej dla użytkownika (bez ostrych końcówek lutowniczych, bez odsłoniętego wysokiego napięcia).

Oświetlenie LED PCBA

Sterowniki liniowe, oświetlenie ogrodnicze, znaki ewakuacyjne. Zarządzanie temperaturą determinuje żywotność. UNIXPLORE wykorzystuje podczas testów płytki PCB z rdzeniem aluminiowym i walidację termopary.

UNIXPLORE PCBA FAQ – Odpowiedzi inżynieryjne

Te trzy pytania napływają co tydzień od klientów UNIXPLORE w fazach prototypowania i produkcji.

Pytanie 1: Czy UNIXPLORE pozyskuje komponenty bezpośrednio od dystrybutorów franczyzowych i co się stanie, jeśli część stanie się przestarzała?

Odpowiedź: Tak. UNIXPLORE utrzymuje konta zakupowe w DigiKey, Mouser, Arrow i LCSC w zakresie komponentów pasywnych. W przypadku części aktywnych (układy scalone, tranzystory, moduły) UNIXPLORE korzysta wyłącznie z usług dystrybutorów franczyzowych lub bezpośrednich linii fabrycznych. Nie korzysta się z szarej strefy ani niecertyfikowanych brokerów. Jeśli pozycja BOM jest przestarzała, UNIXPLORE wykonuje trzyetapowy proces: najpierw przeszukuje zapasy autoryzowanego dystrybutora; po drugie, sugeruje wymianę typu drop-in z identycznymi pinami i specyfikacjami elektrycznymi; po trzecie, przedstawia pierwotnemu klientowi pisemną ocenę ryzyka przed jakąkolwiek wymianą. W przypadku produktów przemysłowych o długiej żywotności UNIXPLORE oferuje usługę zakupu na całe życie, w ramach której klient dokonuje zakupu z wyprzedzeniem na 5–10 lat według szacowanego zapotrzebowania, a UNIXPLORE przechowuje je w pojemnikach o kontrolowanej wilgotności z kwartalną kontrolą.

Pytanie 2: Jakie testy funkcjonalne UNIXPLORE wykonuje domyślnie i jakie testy dodatkowo kosztują?

Odpowiedź: Domyślnie każda PCBA UNIXPLORE podlega automatycznej inspekcji optycznej (AOI) po stronie SMT, inspekcji wizualnej po stronie THT oraz zasilanemu „testowi dymu” sprawdzającemu zwarcia, prawidłowe szyny napięciowe i podstawowe działanie oscylatora. Jest to wliczone w cenę sztuki. Testy płatne obejmują: testy w obwodzie (ICT) przy użyciu osprzętu do mocowania gwoździ (jednorazowa opłata za zamocowanie 250-250-800 plus 0,15-0,50 za płytę), test pełnej funkcjonalności według twojego skryptu (czas prac inżynieryjnych 0,15-0,50 na płytę), test pełnej funkcjonalności według twojego skryptu (czas prac inżynierskich 85 godzin + wykonanie przyrządu testowego, jeśli to konieczne), skanowanie granic (JTAG) dla urządzeń BGA (0,30 USD za płytkę) i testy wypalania (24-168 godzin w podwyższonej temperaturze, koszt zależny od obłożenia komory). UNIXPLORE zawsze zaleca testowanie funkcjonalne każdej płyty z mikrokontrolerem lub ponad 200 komponentami. Firma udostępnia szablon specyfikacji testowej klientom, którzy korzystają z niego po raz pierwszy.

Pytanie 3: Jaki jest typowy czas realizacji od plików Gerber do gotowej, pudełkowej PCBA z UNIXPLORE?

Odpowiedź: W przypadku standardowej dwustronnej płyty SMT zawierającej 100–300 komponentów i nie zawierającej pudełka, dostawa UNIXPLORE trwa od 15 do 18 dni roboczych. Rozkłada się to na: 3 dni na zakup komponentów (zakładając, że wszystkie części są aktywne i znajdują się w magazynie dystrybutora), 4 dni na produkcję płytek PCB (FR4, 1,6 mm, HASL lub ENIG), 2 dni na utworzenie szablonu i konfigurację programu SMT, 3 dni na umieszczenie i ponowne rozmieszczenie SMT, 2 dni na lutowanie ręczne THT i lutowanie na fali, 2 dni na testy funkcjonalne pierwszego przejścia i AOI, 2 dni na pokrycie ochronne (jeśli określono) i końcowe inspekcja. Dodanie zabudowy pudełkowej (montaż obudowy z tworzywa sztucznego lub metalu) dodaje 5-7 dni. Dodanie wiązki przewodów lub zestawu kabli wydłuża czas o 3-4 dni. Usługa Rush (łącznie 10 dni roboczych dla samych PCBA) jest dostępna za 30% premią, ale wymaga zatwierdzenia przez UNIXPLORE dostępności komponentów. Terminy realizacji rozpoczynają się, gdy UNIXPLORE potwierdzi, że pliki Gerber, BOM i dane centroidów są wolne od błędów. Typowe opóźnienia wynikają z braku oznaczeń polaryzacji lub nieprawidłowych bibliotek obrysów.

Jak UNIXPLORE radzi sobie z trzema ukrytymi trybami awarii PCBA

Nawet prawidłowo lutowana płytka może przedwcześnie ulec uszkodzeniu. UNIXPLORE projektuje te trzy zagrożenia.

Pełzanie złącza lutowanego

Rozszerzalność cieplna powoduje z czasem pękanie lutu. Profile rozpływowe UNIXPLORE są zoptymalizowane pod kątem grubości płyty i gęstości komponentów.

Migracja elektrochemiczna

Wilgoć plus napięcie polaryzacji powoduje wzrost metalicznych dendrytów. UNIXPLORE stosuje topnik ultraclean no-clean i określa standardy czystości IPC klasy 2 lub klasy 3.

Zatrzask mikrokontrolera

Błędy w kolejności zasilania niszczą układy scalone. UNIXPLORE dodaje diody TVS i sekwencjonuje szyny zasilające podczas testu.

Uzyskaj bezpłatną wycenę od UNIXPLORE

UNIXPLORE zapewnia wiążące wyceny dotyczące ilości prototypowych i produkcyjnych. Wymagane dokumenty:

· Pliki Gerber (format RS-274X)

· BOM z numerami części producenta i ilościami

· Rysunek złożeniowy lub współrzędne typu pick-and-place

· Wszelkie specyfikacje testowe lub specjalne instrukcje

Skontaktuj się z UNIXPLOREMotrzymać odpowiedź w ciągu 24 godzin; proszę podać następujące informacje:

· Wycena jednostkowa przy docelowej ilości (100, 500, 1000, 5000)

· Jednorazowy NRE (oprzyrządowanie, szablony, przyrząd testowy)

· Stały czas realizacji zamówienia do portu w Shenzhen lub od drzwi do drzwi
