Jaka jest procedura produkcji pistoletu do masażu PCBA: 20-letni przewodnik po produkcji

Produkcja pistoletów do masażu PCBA wymaga obsługi wysokiego prądu, bezszczotkowego sterowania silnikiem i bezpieczeństwa użytkownika. Po dwóch dekadach produkcji elektroniki do napędu silników widziałem projekty przegrzewające się, tracące prędkość pod obciążeniem lub stwarzające zagrożenie dla akumulatora. Ta procedura krok po kroku obejmuje cały przebieg produkcji, od wyboru komponentów po test końcowy.

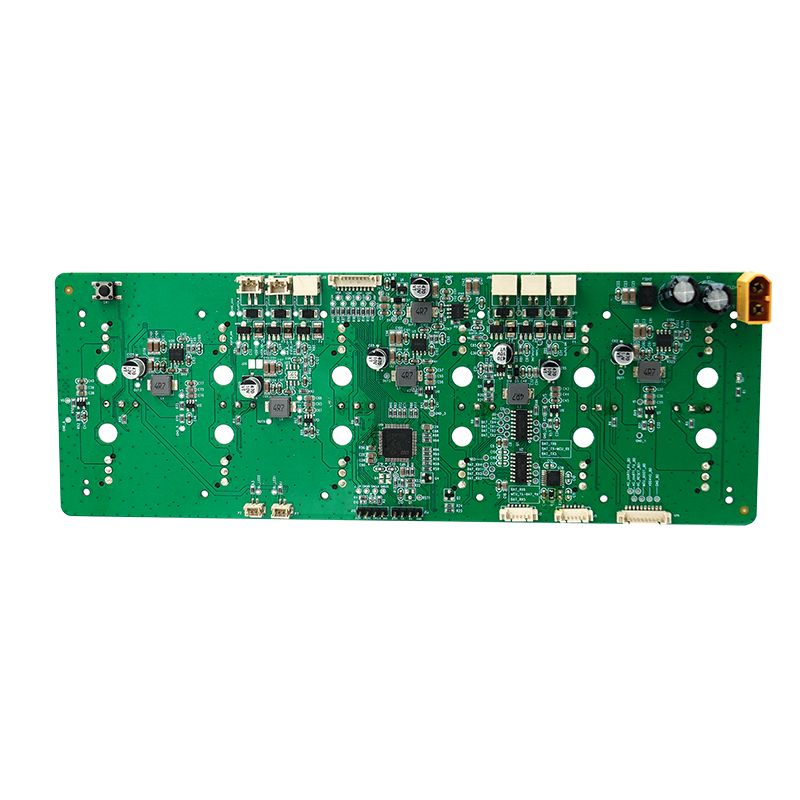

Standardowy przebieg produkcji PCBA pistoletu masującego

Każdy pistolet do masażu PCBA działa zgodnie z 9-etapową sekwencją. Pominięcie dowolnego kroku zwiększa współczynnik awaryjności pola.

Krok 1 – Zakup komponentów i kontrola przychodząca

Test: Próbka 50 tranzystorów MOSFET z każdej partii. Zmierzyć Rds(on) w temperaturze 25°C i 80°C. Odrzuć partie przekraczające 7 mΩ w wysokiej temperaturze.

Krok 2 – Szablon pasty lutowniczej i drukowanie

Krytyczne: Użyj szablonu schodkowego o grubości 0,12 mm pod tranzystorami MOSFET, 0,10 mm pod MCU i czujnikami. Już jedna grubość powoduje powstawanie pęknięć lub mostków.

Krok 3 – Montaż i przepływ SMT

• Kolejność rozmieszczenia: czujniki Halla → elementy pasywne → tranzystory MOSFET → MCU → złącza
• Profil rozpływu: Maks. 245°C przez 10 sekund (bez ołowiu)
• Atmosfera azotowa – wymagana w przypadku pakietów QFN (MCU, sterownik bramki)
• Kontrola rentgenowska – obowiązkowa przy sprawdzaniu pustki pod podkładkami MOSFET (pustki < 20%)

Krok 4 – Lutowanie selektywne elementów przewlekanych

Pistolet do masażu PCBA często potrzebuje części z otworami przelotowymi w celu zapewnienia wytrzymałości mechanicznej:

Nie przelewać części z otworami przelotowymi. Ich plastikowe korpusy topią się w piekarniku nagrzanym na 245°C.

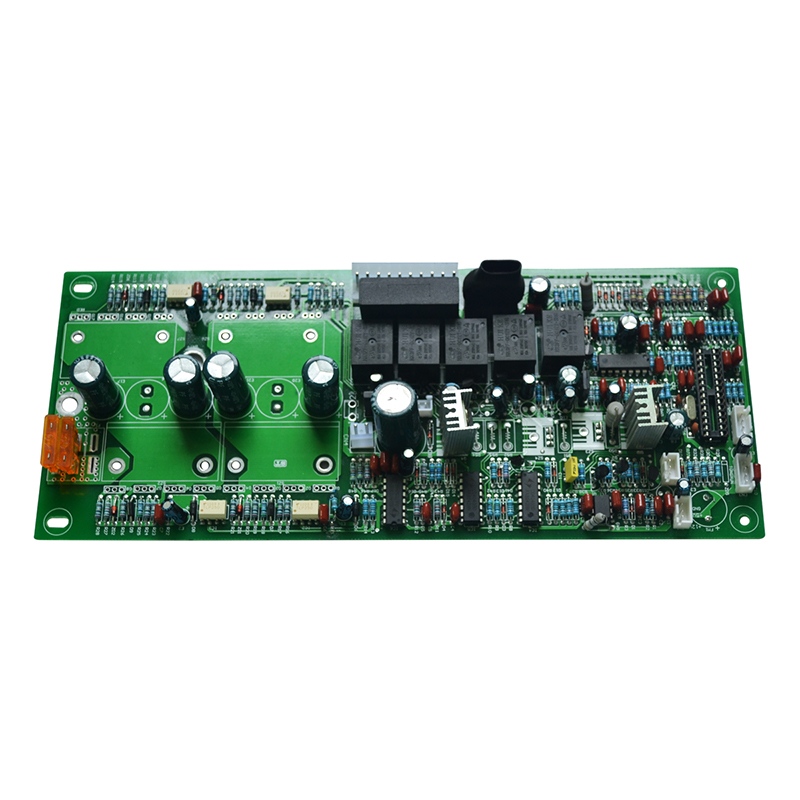

Projekt obwodu napędu silnika dla PCBA pistoletu masującego

Sekcja napędu silnika określa obsługę prądu utyku i czas pracy akumulatora.

Trójfazowy bezszczotkowy silnik prądu stałego (BLDC).

Konstrukcja termiczna: Każdy MOSFET rozprasza do 2 W przy 20 A. Użyj przelotek termicznych (9 na MOSFET) łączących się z dolnym miedzianym wlewem (minimum 2 uncje).

Zarządzanie energią dla baterii i ładowania

Bezpieczeństwo krytyczne: Użyj dwóch niezależnych ścieżek zabezpieczenia nadprądowego – jednej w sterowniku bramki, drugiej w układzie scalonym zabezpieczającym akumulator. Pojedynczy błąd nie może pozwolić na niekontrolowaną pracę silnika.

Programowanie i kalibracja oprogramowania sprzętowego

Żaden pistolet do masażu PCBA nie opuszcza produkcji bez pełnej kalibracji.

Sekwencja programowania

1. Flash bootloadera – poprzez SWD lub UART (5 sekund)
2. Stałe kalibracji – przechowywane w pamięci EEPROM lub MCU flash
3. Tabela przeglądowa prędkości – obciążenie PWM vs docelowe obroty (12 punktów)
4. Próg detekcji utyku – ograniczenie prądu ustawione na 22A ± 1A

Parametry kalibracji przechowywane na płycie

Dlaczego kalibracja ma znaczenie: Bez kalibracji Halla na płycie, silnik wytwarza słyszalny wycie przy niskich prędkościach. Użytkownicy odrzucają pistolety do masażu, które wydają się wadliwe.

Montaż i integracja mechaniczna

PCBA jest bezużyteczna, jeśli nie pasuje do uchwytu lub nie odprowadza ciepła.

Radiator i interfejs termiczny

Test: Uruchom pistolet do masażu PCBA przy 2800 obr./min przez 30 minut. Temperatura obudowy MOSFET-u musi utrzymywać się poniżej 85°C.

Wiązka przewodów i element odciążający złącze

• Przewody akumulatora – lutowane, a następnie klejone silikonem (zapobiegają zmęczeniu spowodowanemu zginaniem)
• Przewody fazowe silnika – złącze JST z zatrzaskiem blokującym (minimum 20 cykli)
• Kabel elastyczny guzikowy – złącze ZIF raster 0,5 mm, po włożeniu klejony

Testowanie produkcji i kontrola jakości

Każdy pistolet do masażu PCBA musi przejść pięć testów przed montażem.

Test wypalania i wibracji

Próbka 5% produkcji dla:

• 6 godzin przy 2400 obr./min – monitoruj temperaturę MOSFET za pomocą czujnika MCU
• Losowe wibracje – 5 gramów, 30 minut (symulują upuszczone narzędzie)
• Cykl ładowania i rozładowania – 3 cykle (weryfikuje układ scalony zabezpieczenia)

FAQ — często zadawane pytania dotyczące produkcji PCBA pistoletu do masażu

P1: Co powoduje, że pistolet do masażu PCBA traci moc pod wpływem nacisku ciała?

Odp.: Główną przyczyną jest niewystarczająca siła napędu bramki dla tranzystorów MOSFET typu high-side. Gdy ciśnienie zwiększa obciążenie silnika, sterownik BLDC próbuje zwiększyć prąd. Jeśli kondensator ładowania początkowego (zasilający sterownik bramki strony górnej) jest zbyt mały, napięcie bramki spada poniżej progu MOSFET-u, zwiększając Rds(on) z 4 mΩ do 20 mΩ. Tworzy to niekontrolowaną pętlę termiczną:

Spadek napięcia → dolny napęd bramy → wyższy opór → więcej ciepła → dalszy wzrost oporu

Poprawka wymaga trzech zmian na PCBA pistoletu do masażu:

1. Wartość kondensatora Bootstrap – użyj minimum 220 nF (wiele projektów wykorzystuje 47 nF). Oblicz na podstawie ładunku bramki: C_boot = (Q_g × 10) / ΔV. Dla typowych MOSFETów (Q_g = 30 nC) 220 nF zapewnia bezpieczny margines.
2. Szczytowy prąd sterownika bramki – wybierz sterownik z możliwością ujścia/źródła 1,5 A (np. DRV8320). Słabe sterowniki (0,5 A) nie mogą ładować limitu ładowania początkowego podczas wysokich cykli pracy PWM.
3. Dioda Bootstrap – Użyj ultraszybkiej diody (trr < 50 ns). Standard 1N4148 ma czas odzyskiwania 4 ns, ale tylko 100 mA – to niewystarczające dla PCBA pistoletu do masażu pracującego przy PWM 20 kHz. Przełącz na BAS3007 (1A, 10 ns).

Po tych modyfikacjach prąd utyku pozostaje stabilny i wynosi 22 A, nawet przy 15 kg przyłożonego nacisku na ciało.

P2: Jak zapobiec fałszywym wyzwalaczom układu scalonego zabezpieczającego baterię na płytce PCBA pistoletu do masażu?

Odp.: Fałszywe wyzwalacze mają miejsce, gdy szum komutacji silnika łączy się z linią wykrywania prądu układu scalonego zabezpieczającego akumulator. Przełączanie faz silnika BLDC powoduje powstawanie skoków prądu o wartości 1 µs do 50 A – zbyt szybko, aby układ scalony zabezpieczający mógł odróżnić je od zwarcia. Rozwiązują ten problem trzy poprawki sprzętowe:

Filtr dolnoprzepustowy na wejściu czujnika – Zainstaluj filtr RC (10 Ω + 1 µF ceramiczny) bezpośrednio na styku CS+ układu zabezpieczającego. Częstotliwość narożna = 16 kHz. Przepuszcza średni prąd (20–30 A), ale blokuje skoki komutacyjne 200 kHz.

Oddzielna masa rezystora wykrywającego – Uruchom dedykowany ślad Kelvina od ujemnego zacisku rezystora bocznikowego do styku CS- układu scalonego zabezpieczenia. Nie dziel tej masy z prądami źródłowymi MOSFET. Nawet 1 mΩ wspólnego śladu generuje 50 mV fałszywego sygnału przy 50 A.

Regulacja timera opóźnienia – Zaprogramuj opóźnienie nadprądowe układu scalonego zabezpieczenia na 100 µs (zakładając, że Twój układ scalony to obsługuje). Większość projektów pistoletów do masażu PCBA wykorzystuje opóźnienie 10 µs w porównaniu z projektami referencyjnymi akumulatorów. Skoki komutacyjne trwają tylko 2–3 µs. Opóźnienie 100 µs ignoruje je, jednocześnie reagując na prawdziwe zwarcia (czas trwania > 50 µs).

Test za pomocą oscyloskopu: Sonda CS+ podczas pracy silnika z maksymalnym obciążeniem. Skoki muszą pozostać poniżej progu zadziałania układu scalonego zabezpieczenia (zwykle 50 mV dla bocznika 50 A). Jeśli skoki przekraczają próg, zwiększ pojemność filtra do 2,2 µF.

P3: Jaka jest prawidłowa procedura programowania wielu płytek PCBA pistoletów do masażu w produkcji?

Odp.: Czteroetapowa procedura programowania produkcyjnego zapobiega pomyłkom i skraca czas programowania o 75% w porównaniu do flashowania jeden po drugim.

Etap 1 – Programowanie przed SMT (opcjonalnie w przypadku dużych serii)

Użyj programisty gangowego (np. Elnec BeeProg), aby wgrać bootloader do MCU przed umieszczeniem. Działa to tylko w przypadku MCU z zewnętrzną lampą błyskową (pakiety QFN z odsłoniętymi pinami). Odrzuć każdy chip, który nie przejdzie weryfikacji – taniej niż przeróbka umieszczonych płytek.

Etap 2 – Programowanie wewnątrzsystemowe po SMT

Umieść programator z pinami pogo (6 pinów: SWDIO, SWCLK, 3,3 V, GND, RESET, BOOT0). Użyj programatora wielokanałowego (8 lub 16 płytek jednocześnie). Docelowy czas: 45 sekund na planszę, łącznie z weryfikacją.

Etap 3 – Stacja kalibracyjna (najbardziej krytyczna)

Po zaprogramowaniu przenieś płytki do urządzenia kalibracyjnego zawierającego prawdziwy silnik pistoletu do masażu z enkoderem optycznym. Oprawa przepuszcza każdy pistolet do masażu PCBA przez:

• Wyrównanie Halla (automatycznie dostosowuje kąt elektryczny)
• Liniowość prędkości (zapisuje tabelę PWM vs RPM)
• Ograniczenie prądu (zwiększa obciążenie do wyłączenia 22A)

Przechowuj te 12 stałych kalibracyjnych w chronionym sektorze flash MCU. Płyty bez kalibracji wytwarzają niespójne rampy prędkości.

Etap 4 – Identyfikowalność

Wydrukuj kod 2D Data Matrix na każdej płytce PCBA zawierający:

• Kod daty produkcji (YYWW)
• Suma kontrolna kalibracji
• Numer partii MOSFET (z kontroli przychodzącej)

Zeskanuj ten kod podczas końcowego montażu. Jeśli wystąpi awaria na miejscu, można prześledzić konkretną partię komponentów i przerobić tylko jednostki, których to dotyczy.

Docelowa wydajność produkcji PCBA pistoletu do masażu

Prawidłowo wyprodukowany pistolet do masażu PCBA zapewnia 2800 obr./min pod obciążeniem, wyłącza się w ciągu 500 ms i wytrzymuje 500 cykli ładowania. Postępuj zgodnie z tą procedurą, kontroluj każdy krok, a Twoje produkty będą działać lepiej niż produkty konkurencji, które pomijają kalibrację lub nie dopasowują napędu bramy.
