Podstawowe wymagania dotyczące niezawodności niani PCBA
Niezawodność zaczyna się od specyfikacji. Nie zgaduj warunków pokoju dziecięcego.
Parametry środowiskowe i operacyjne
ParametrWymagana specyfikacjaDlaczego to ma znaczenie Temperatura pracy od 0°C do 45°C Grzejniki do pokoju dziecięcego i otwarte okna Tolerancja wilgoci 10%–90% bez kondensacji Nawilżacze i ślina Ciągły czas pracy Minimum 72 godziny Rodzice zapominają o ładowaniu Upadek z 1,5 m na dywan Jednostki do rzucania dla małych dzieci Cykl pracy RF <1% dla jednostki dziecięcej Niski poziom EMI w pobliżu łóżeczka

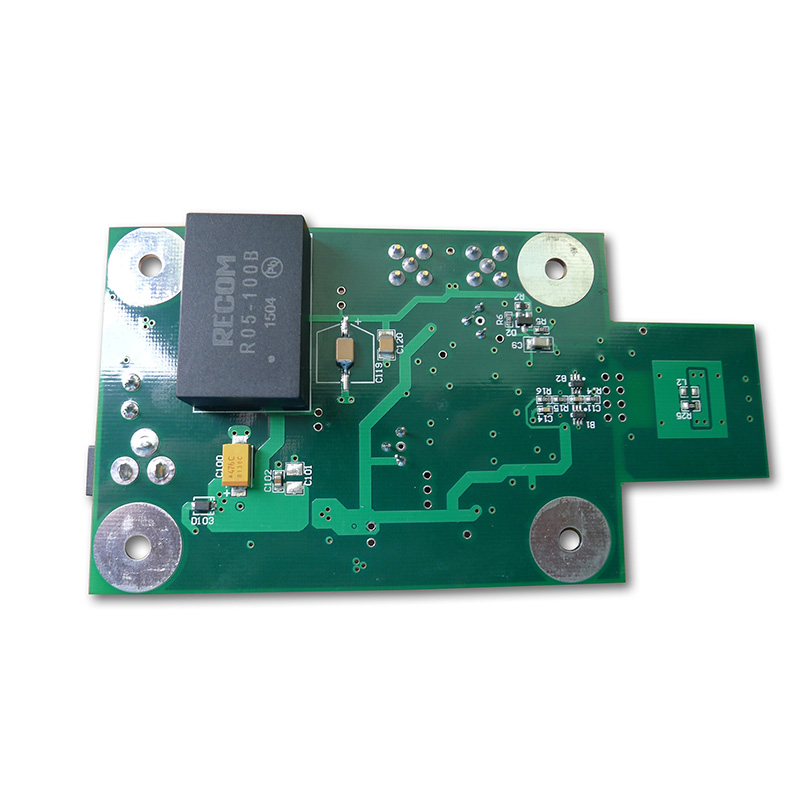

Architektura zasilania zapewniająca działanie 24 godziny na dobę, 7 dni w tygodniu
Szyna zasilająca Komponent Funkcja niezawodności Ładowarka akumulatorów Ładowarka liniowa z regulacją termiczną Zapobiega pożarowi litu Cyfrowe 3,3 V DC-DC (przełączanie 2 MHz) Utrzymuje szumy powyżej pasma audio 3,0 V RFU Bardzo niski poziom szumów LDO (10 µVrms) Brak impulsów na rdzeniu 2,4 GHz 1,8 V LDO z ograniczeniem prądu Ochrona MCU przed zwarciem
Krytyczny: Dodaj superkondensator (0,47 F, 5,4 V) za układem scalonym zabezpieczającym akumulator. Pozwala to na 10 sekund nagrywania po wyłączeniu ze względu na niski poziom naładowania baterii.
Wybór komponentów zapewniający wysoki MTBF
Średni czas między awariami (MTBF) dla PCBA elektronicznej niani powinien przekraczać 50 000 godzin. Poniżej znajdują się sprawdzone wybory.
Bezprzewodowy chipset i antena
Wybierz chipset z:
- Zintegrowany PA(moc wyjściowa ≤ +10 dBm w celu spełnienia standardów bezpieczeństwa niemowląt)
- Posłuchaj, zanim zaczniesz mówić(unikaj zakłóceń z telefonami bezprzewodowymi)
- Przeskakiwanie częstotliwości(ponad 40 kanałów)
Rodzina chipsetów Zaleta WadaNordic seria nRF52 Niski prąd uśpienia (0,5 µA)Ograniczona przepustowość wideoSilicon Labs EFR32Doskonały ADC dla dźwiękuWiększy pakiet (QFN48)Texas Instruments Parametry CC od 26xx do +85°C Wymaga zewnętrznego baluna
Wybór anteny: Użyj meandrowej anteny z odwróconą anteną F (MIFA) na krawędzi PCBA. Zachowaj odstęp 10 mm od metalowych przedmiotów (magnesy głośników, akumulatory).
Wejście audio i przetwarzanie
ElementSpecyfikacjaNiezawodność UwagaMikrofon MEMS, czułość -38 dBV Silikonowa osłona zapobiegająca ślinieniu się Przedwzmacniacz Wzmocnienie 40 dB, szum < 5 nV/√ Hz W połączeniu z HPF 0,1 Hz (usuń dudnienie) Próg VOX Regulowany od -40 do -10 dBFSHistereza cyfrowa (3 dB) zapobiega drganiom Wzmacniacz głośnikaKlasa-D, 1,5 W do Koralik ferrytowy 8 Ω na przewodach wyjściowych (redukcja zakłóceń elektromagnetycznych)
Czujnik temperatury (krytyczna funkcja bezpieczeństwa)
Umieść termistor (NTC, 10 kΩ przy 25°C) na PCBA jednostki dziecięcej, w pobliżu układu scalonego ładowania. Oprogramowanie sprzętowe musi:
- Rejestruj temperaturę co 30 sekund
- Zakończ ładowanie w temperaturze 50°C
- Wyślij bezprzewodowy alert do jednostki rodzica przy temperaturze 45°C

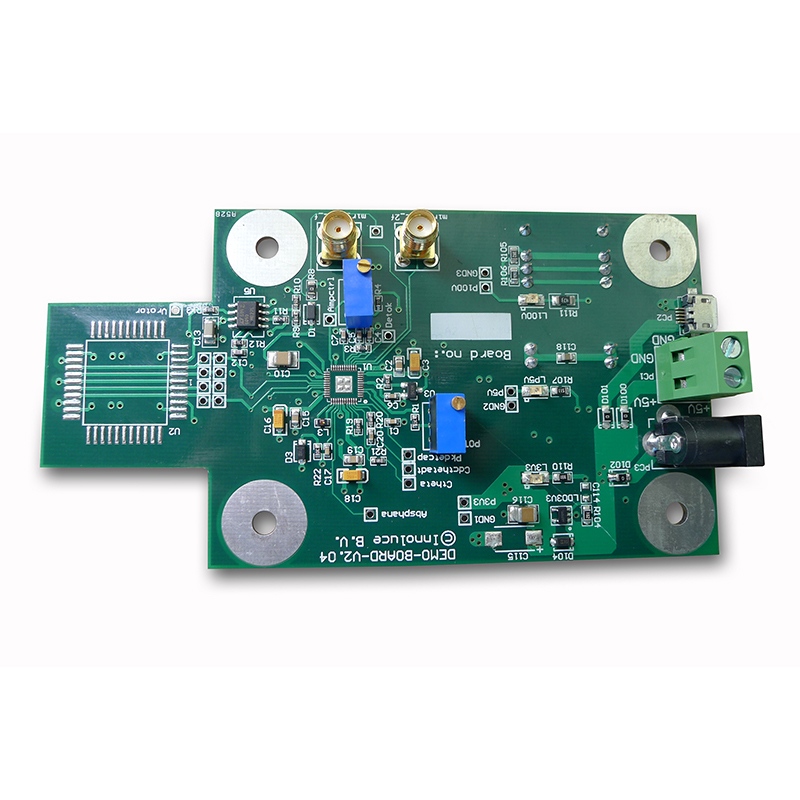

Układ PCB zapewniający niski wyciek RF i jakość dźwięku
Hałaśliwa niania PCBA powoduje zakłócenia i przerwy w działaniu. Postępuj zgodnie z tymi zasadami.
Układ warstw i uziemienie
Warstwa Funkcja Ograniczenie GóraRF (zasilanie anteny, chipset) Falowód współpłaszczyznowy z uziemieniem Wewnętrzny 1 Ciągłe uziemienie Brak podziałów w sekcji RF Wewnętrzne 2 zasilanie (3,3 V, 1,8 V) Wyspa pod każdym LDDolny dźwięk, przyciski, diody LED Trzymaj ślady cyfrowe z dala od wejścia mikrofonu
Reguła: Umieść kondensator 0,1 µF na każdym pinie zasilania. Aby uzyskać niską indukcyjność, użyj rozmiaru 0402.
Izolacja uziemienia audio
Masa cyfrowa i masa analogowa muszą spotykać się w jednym punkcie pod kodekiem. Użyj koralików ferrytowych (600 Ω przy 100 MHz) pomiędzy płaszczyznami uziemienia, ale dopiero po sprawdzeniu, czy nie ma pętli uziemienia.
Sprawdź za pomocą oscyloskopu: Wyjście mikrofonu sondy podczas transmisji sygnału RF. Szum powinien utrzymywać się poniżej 2 mV międzyszczytowymi.
Lista kontrolna walidacji i certyfikacji
Przed produkcją przetestuj każdą płytkę PCBA elektronicznej niani pod kątem tych sześciu standardów.
Metoda testowa Kryteria zaliczenia/niezaliczenia Zanik dźwięku Przejdź na odległość 30 metrów z 3 ścianami < 3 zaniki na minutę trwające > 100 ms Czas pracy na baterii Ciągły VOX przy 65 dB SPL> 70 godzin dla akumulatora 2000 mAh Bezpieczeństwo ładowania Krótkie zaciski akumulatora PCBA przechodzi w tryb czkawki, żaden komponent nie współistnieje powyżej 70° CRF Działa obok routera Wi-Fi (2.4) GHz) Brak trwałego odczulania Odporność na ślinienie Spryskana solą port mikrofonu Dźwięk powraca do normy po wyschnięciu Nadmierne rozładowanie Napięcie akumulatora 2,8 VMCU wyłącza RF, utrzymuje RTC
Często zadawane pytania — często zadawane pytania dotyczące niezawodnej niani PCBA
P1: Jaka jest najczęstsza ukryta awaria w projektach PCBA niani elektronicznej?
A:Szum mikrofonowy z kondensatorów ceramicznych umieszczonych w pobliżu ścieżki wejściowej audio. Kiedy jednostka dziecięca wibruje (od silnika gondoli lub upuszczonej zabawki), nakładki dielektryczne klasy 2 (X7R, X5R) generują napięcia piezoelektryczne do 5 mV. Łączy się to z przedwzmacniaczem mikrofonu i powoduje słyszalne kliknięcia lub dudnienie. Rozwiązanie jest dwojakie: 1) Użyj kondensatorów C0G (NP0) do całego sprzęgania i odsprzęgania sygnału audio w pierwszym stopniu wzmocnienia. 2) Jeśli nie da się uniknąć X7R, fizycznie obróć kondensator o 90 stopni na PCBA, tak aby naprężenia mechaniczne zrównały się z kierunkiem elektrody. Zawsze sprawdzaj, korzystając z tabeli wibracji przy 20 Hz, 1 Grms.
P2: W jaki sposób wybór składu chemicznego baterii wpływa na trwałość PCBA elektronicznej niani?
A:Trzy reakcje chemiczne powodują bardzo różne tryby awarii:
- Li-ion (18650): Najwyższa gęstość energii, ale wymaga precyzyjnego ładowania CC/CV. Brak czujnika ujemnego współczynnika temperaturowego (NTC) prowadzi do niekontrolowanej niestabilności termicznej. Używaj wyłącznie z autentycznymi akumulatorami zawierającymi układ zabezpieczający.
- LiFePO4: Bezpieczniejsze (brak niestabilności termicznej poniżej 150°C) i dłuższa żywotność (2000 cykli). Jednakże niższe napięcie (nominalne 3,2 V) wymaga konwertera podwyższającego napięcie dla układu logicznego 3,3 V, co zwiększa koszty i powoduje powstawanie szumów.
- NiMH(niedrogie projekty): Bardzo wybaczające, ale cierpiące na efekt pamięci. PCBA musi zawierać obwód rozładowania co 30 cykli w celu ponownej kalibracji wskaźnika poziomu paliwa. Bez tego czas działania spada o 50% po 6 miesiącach.
Aby uzyskać niezawodną nianię PCBA, wybierz LiFePO4 ze względów bezpieczeństwa lub wysokiej jakości litowo-jonowy z podwójną ochroną przeciwprzepięciową (IC + PTC).
P3: Czy mogę używać tego samego projektu PCBA zarówno w nianiach elektronicznych, jak i nianiach wideo?
A:Nie, a próba tego wprowadza trzy specyficzne problemy z niezawodnością:
- Przepustowość pamięci-- Tylko dźwięk potrzebuje 64 kB RAM. Wideo wymaga co najmniej 2 MB skompresowanych klatek. Wspólna płytka PCBA z zewnętrzną pamięcią RAM dodaje długie ślady, które nie spełniają testów ESD.
- Cykl pracy RF-- Dźwięk jest przesyłany w 10% przypadków. Wideo jest transmitowane przez 80% czasu. Ten sam system PA 2,4 GHz przegrzewa się w trybie wideo, zmniejszając wzmocnienie o 6 dB po 20 minutach. Do projektów wideo potrzebny jest układ termiczny pod PA.
- Dostarczanie mocy-- Elektroniczna niania PCBA osiąga szczyt przy 200 mA. Szczyty wideo przy 600 mA. Typowy układ PCB z cienkimi ścieżkami zasilania (0,25 mm) powoduje spadek napięcia, który resetuje moduł kamery. Projekty wideo wymagają ścieżek 0,6 mm lub osobnego konwertera 1A.
Zbuduj dwie oddzielne płytki PCBA. Tylko audio wykorzystuje płytkę 2-warstwową. Wideo wymaga 4 warstw o kontrolowanej impedancji.
Testowanie produkcyjne pod kątem zerowego ryzyka dla niemowląt
Każda zmontowana PCBA elektronicznej niani musi przejść:
Stacja testowaCzas trwaniaKryteria odrzucenia Pętla zwrotna audio 10 sekund THD > 1% przy 1 kHz Symulator akumulatora 30 sekund Prąd ładowania > 50 mA poniżej 3,0 VRF czułość 5 sekund Poziom błędów pakietu > 1% przy -95 dBm Nadmierna temperatura 60 sekund Dowolny punkt > 60°C po pełnym naładowaniu
Lista kontrolna końcowego przeglądu projektu
PozycjaPotwierdzenieSchematWszystkie wejścia mają ochronę ESD (styk 8 kV)BOMCNapięcie znamionowe kondensatora ≥ 2× oczekiwane (np. 10 V dla szyny 5 V)MechaniczneBrak wysokich elementów (wysokość > 4 mm) w pobliżu uchwytówOprogramowanie sprzętowe Zegar Watchdog resetuje MCU, jeśli VOX zawiesza się na > 5 minut Zgodność z FCC część 15 i EN 62368-1 (bezpieczeństwo audio)
Zaprojektowanie niezawodnej elektronicznej niani PCBA oznacza przedłożenie bezpieczeństwa niemowląt nad redukcję kosztów. Dobrze zbudowana deska działa cicho podczas ząbkowania i napadów złości. Przetestuj w rzeczywistych warunkach panujących w przedszkolu — urządzeniach generujących biały szum, przyciemnianych światłach i kuchenkach mikrofalowych. Tylko w ten sposób można zdobyć zaufanie rodziców.
