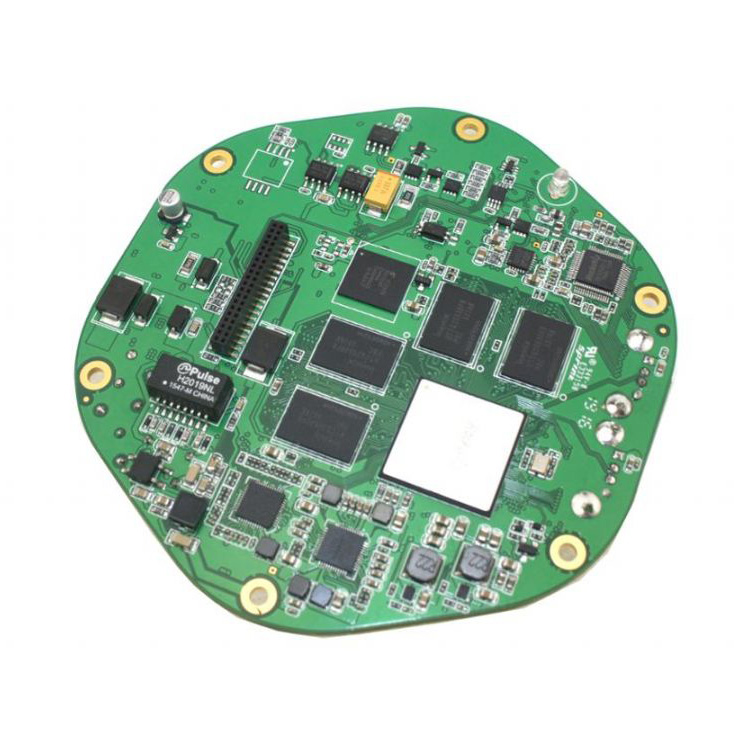

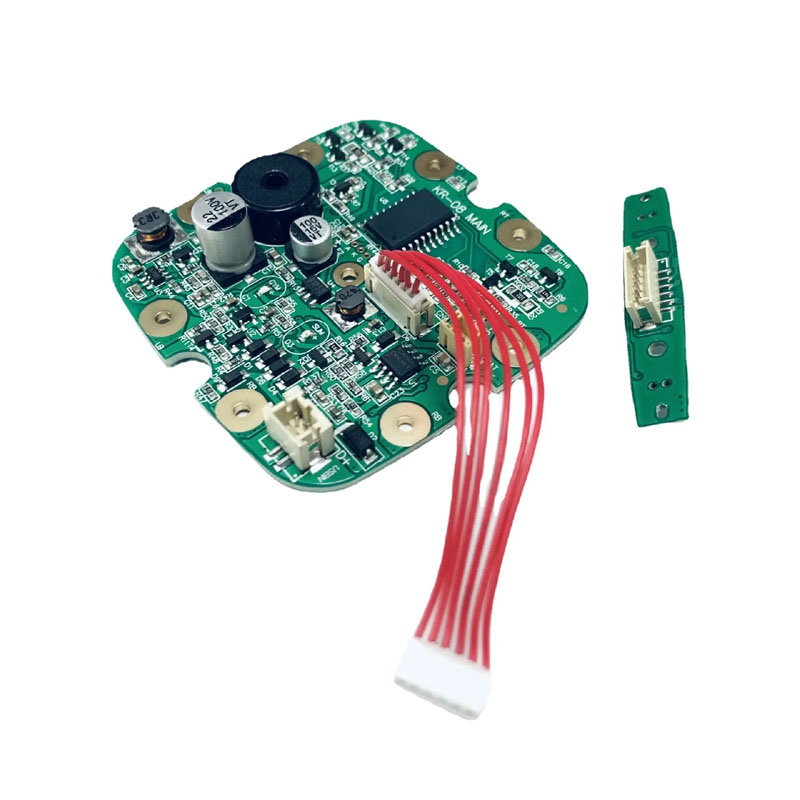

Irygator wodny PCBA

Wymagania i klasyfikacje środowiskowe

Irygator wodny działa w ekstremalnych warunkach łazienki, charakteryzujących się bezpośrednimi rozpryskami wody, dużą ilością pary wodnej i narażeniem na agresywne środki chemiczne, takie jak pozostałości pasty do zębów i płynu do płukania ust. W takich warunkach standardowa elektronika szybko ulega korozji, pasożytniczym prądom upływowym i zwarciom elektrycznym.

Nasze zaprojektowane rozwiązania PCBA są specjalnie zbudowane, aby wytrzymać te poważne czynniki środowiskowe, gwarantując niezawodny 3-letni cykl życia produktu.

Ograniczanie ryzyka podłoża

Wymagane certyfikaty Wbudowane: Wszystkie produkty PCBA irygatora wodnego są zgodne z obowiązującymi na całym świecie przepisami dotyczącymi urządzeń: IEC 60335-1 (bezpieczeństwo urządzeń gospodarstwa domowego), UL 60730-1 (automatyczne sterowanie elektryczne), minimalny stopień ochrony IPX4/IPX7 oraz normy odporności chemicznej REACH / RoHS w wilgotnych środowiskach.

Wybór laminatu bazowego i architektura miedziana

Wybór laminatu bazowego określa długoterminową integralność PCBA w warunkach ciągłego narażenia na wilgoć. Standardowy FR-4 łatwo pochłania parę wodną przez surowe krawędzie ciętych desek i platerowane przez beczki, co prowadzi do katastrofalnych zwarć w przewodzącym włóknie anodowym (CAF) w ciągu 12 miesięcy.

Porównanie gatunków laminatów

• Standard FR-4: Absorpcja wody 0,10%–0,20%, TG 130°C–140°C. Nadaje się tylko do suchych obszarów. Unikaj stosowania irygatora wodnego, ponieważ powoduje to szybką awarię CAF.

• Wysoki TG FR-4 [nasz wybór rdzenia]: Absorpcja wody 0,08%–0,12%, TG 170°C. Idealny wybór w przypadku wilgotnych, przerywanych profili wilgoci.

• Bezhalogenowy, wysoki TG FR-4 [Zalecany]: Absorpcja wody 0,05%–0,08%, TG 150°C. Ekologiczna konstrukcja o doskonałej odporności na wilgoć.

• Poliimid: Absorpcja wody 0,02%–0,04%, TG 250°C. Opcja premium dla stref stałego narażenia na wilgoć lub sztywnie elastycznych.

Specyfikacje wagi i poszycia miedzi

• Warstwa zewnętrzna Miedź: Minimum 1 uncja (35 µm), aby zapewnić zoptymalizowany margines antykorozyjny.

• Warstwa wewnętrzna miedzi: Minimum 0,5 uncji (18 µm) w celu zabezpieczenia integralności sygnału przed wewnętrznymi zakłóceniami silnika.

• Platerowane otwory przelotowe (PTH): Minimalna grubość miedziowania wewnątrz beczek wynosi 25 µm, aby utworzyć hermetyczne, hermetyczne uszczelnienie przed wilgocią.

• Wykończenie powierzchni: Ściśle wykorzystuje ENIG (bezprądowe złoto zanurzeniowe w niklu). Całkowicie zakazujemy stosowania HASL (poziomowanie gorącym powietrzem) w przypadku PCBA irygatora wodnego, ponieważ odsłonięty stop cyny i ołowiu koroduje w oparach płynu do płukania ust w ciągu 90 dni.

Układ warstw i projekt mechaniczny

W zależności od architektury produktu dostarczamy dostosowane konfiguracje wielowarstwowe w celu zwalczania hałasu pompy o wysokiej częstotliwości (EMI) i ograniczeń odstępów konstrukcyjnych:

• Warstwa podstawowa (tylko przycisk i pompa): Opracowana na zoptymalizowanym 2-warstwowym podłożu o wysokiej zawartości TG FR-4, równoważąca efektywność kosztową z wysokiej jakości ochroną przed wilgocią przemysłową.

• Poziom Smart/Premium (czujnik ciśnienia, wyświetlacz LCD/LED, Bluetooth, szybkie ładowanie USB-C): Zaprojektowany z 4-warstwowym układaniem. Podwójne wewnętrzne, stałe płaszczyzny uziemienia osłaniają wrażliwe sygnały MCU przed polem elektromagnetycznym pompy i działają jak definitywna fizyczna blokada przed wewnętrzną dyfuzją wilgoci.

Integracja grubości i sztywności i elastyczności

• Grubość 1,0 mm: Zaprojektowany dla kompaktowych, ergonomicznych uchwytów ręcznych wymagających zwinności konstrukcyjnej i odporności na upadki.

• Grubość 1,6 mm: Przeznaczony do stacji bazowych na blacie; zapewnia maksymalną sztywność i najniższy natywny współczynnik dyfuzji pary wodnej.

• Specjalizacja PCB typu Rigid-Flex: W przypadku ultra-wysokiej jakości kompaktowych uchwytów wspieramy konstrukcję sztywnie-elastyczną, w której akumulator łączy się za pomocą elastycznego poliimidowego ogona chronionego nakładką. Eliminuje to podatne na awarie wiązki przewodów i znacznie podnosi ogólny stopień ochrony IPX zespołu.

Podwójna obrona: powłoka konforemna i uszczelnienie komponentów

Robotyczna selektywna powłoka konforemna

Nawet najlepsze podłoże wymaga szczelnej powłoki powierzchniowej, aby przetrwać codzienną wilgoć w łazience.

• Precyzyjne, wieloosiowe automatyczne natryskiwanie: nasze zautomatyzowane linie robotyczne nakładają jednolitą warstwę ochronną, precyzyjnie maskując obszary, które muszą pozostać niepowlekane, takie jak porty typu C, styki baterii i porty brzęczyka.

• Kontrola UV przy użyciu 0,1% barwnika fluorescencyjnego: Do ​​powłoki dodawany jest specjalistyczny barwnik wskaźnikowy UV, dzięki czemu szybkie automatyczne skanery optyczne weryfikują jednolitą minimalną grubość 25 µm bez szczelin.

Specyfikacje uszczelnienia interfejsu na poziomie komponentu

1. Port USB-C: Wyposażony w silikonową uszczelkę kompresyjną i gumową nakładkę, zapewniającą szczelność IPX4, gdy port jest zamknięty.

2. Przełączniki dotykowe: Nadformowane z solidną gumową osłoną nad kopułą, aby zapewnić lokalną ochronę przed wnikaniem IPX5.

3. Złącze pompy: Całkowicie zamknięte za pomocą żywicy epoksydowej, zapewniającej całkowitą tymczasową ochronę przed zanurzeniem IPX7.

4. Styki ładowania (styki Pogo): Ściśle określone, z grubym złotem o grubości co najmniej 30 µm (twarde złoto) i uszczelkami typu O-ring. Standardowe niklowane styki korodują i ulegają uszkodzeniu w ciągu 6 miesięcy codziennego ładowania w mokrej łazience. Nasze grube, złote wypustki wytrzymują 20 000 cykli połączeń na mokro bez pogorszenia rezystancji styków.

Ścisły przebieg testów jakości produkcji

Każda wyprodukowana partia PCBA irygatorów wodnych Unixplore musi przed wysyłką przejść serię intensywnych kontroli jakości poprzez symulację wilgoci:

1. Wilgotność środowiska Namoczenie: 48 godzin w temperaturze 40°C i wilgotności względnej 93% (bez kondensacji). Kryteria zaliczenia: Brak widocznego utleniania; Rezystancja izolacji (IR > 10 MΩ) pomiędzy dowolnymi dwiema sieciami.

2. Test natryskiwania wodą IPX4: 10 minut ciągłego natryskiwania oscylacyjnego pod wieloma kątami w celu sprawdzenia, czy płyn nie przedostaje się pod warstwy powłoki.

3. Kontrola izolacji wysokonapięciowej: Przyłożenie napięcia stałego 500 V pomiędzy zaciskami akumulatora głównego a płaszczyzną uziemienia w celu potwierdzenia przesiąkania wilgocią w podczerwieni > 50 MΩ.

4. Weryfikacja funkcjonalna po obciążeniu: Pełny cykl pracy pompy pod obciążeniem. Tolerowane są resety zerowego mikrokontrolera (MCU), zacięcia synchronizacji lub fałszywe starty.

Często zadawane pytania dotyczące inżynierii i instrukcje techniczne

Czy mogę użyć standardowego FR-4 do irygatora wodnego PCBA, jeśli nałożę grubą warstwę powłoki konforemnej w celu zmniejszenia kosztów?

O: Absolutnie nie. Jest to powszechna pułapka produkcyjna, która prowadzi do wysokich stóp zwrotu z pola. Powłoka konforemna nie może uszczelnić trzech krytycznych ścieżek:

1. Niepowlekane przez beczki: para wodna przedostaje się bocznie do wewnętrznego splotu włókna szklanego standardowego FR-4 poprzez działanie kapilarne, docierając do podkładek komponentów od spodu. Po powtarzających się cyklach wilgotności tworzą się białe przewodzące pozostałości soli, łącząc elementy.

2. Frezowane krawędzie (przesiąkanie krawędzi): Trasowanie płyty pozostawia odsłonięte krawędzie surowego laminatu. Napięcie powierzchniowe powoduje odrywanie się powłok od ostrych narożników, pozostawiając mikroszczeliny o wielkości 0,5 mm w miejscu przedostawania się pary z łazienki.

3. Spód komponentów: Powłoka pokrywa zewnętrzną obudowę, ale nie może idealnie przeniknąć pod niskoprofilowe kondensatory i rezystory SMT. Uwięziona wilgoć hydrolizuje pozostałości topnika, tworząc zanieczyszczenie jonowe, które powoduje spontaniczne, nieoczekiwane uruchomienie pompy.

   Nasze rozwiązanie: Wysoki TG FR-4 z ENIG i dozowaniem żywicy epoksydowej na krawędziach zapewnia trójwarstwową ochronę, która z łatwością przetrwa ponad 3 lata przy 95% RH.

Twój partner EMS pod klucz: Unixplore Electronics

Przy wyborze dostawcy irygatorów wodnych PCBA najważniejsza jest długoterminowa niezawodność inżynieryjna i ścisła kontrola jakości. Unixplore Electronics zapewnia zaawansowane możliwości i infrastrukturę przemysłową, aby płynnie ożywić Twój projekt:

l Kompleksowe usługi EMS pod klucz: zarządzamy całym cyklem życia produktu, od optymalizacji schematów i przeglądu komponentów DFM po globalne zaopatrzenie w części, montaż SMT i DIP, programowanie oprogramowania sprzętowego, testy funkcjonalne (FCT), automatyczne powlekanie konforemne, końcową budowę pudełek i specjalistyczne opakowania.

l Certyfikowane standardy jakości: Cały nasz ekosystem produkcyjny posiada certyfikat ISO 9001:2015, a wszystkie praktyki montażu elektroniki są ściśle zgodne z międzynarodową normą IPC-A-610E, eliminując ryzyko zimnych połączeń lutowanych lub niewspółosiowości komponentów.

l Zaawansowana wewnętrzna moc produkcyjna: Posiadamy zakład produkcyjny antystatyczny o powierzchni ponad 3000 metrów kwadratowych, wspierany przez 20 ekspertów w dziedzinie badań i rozwoju oraz inżynierów procesu. Nasz obiekt charakteryzuje się:

1. 6 szybkich linii produkcyjnych Yamaha SMT

2. 4 precyzyjne linie montażowe DIP z lutowaniem na fali

3. 2 specjalistyczne pomieszczenia do badań wypalania/starzenia

4. 2 komory badawcze ze zmiennym ciepłem wilgotnym w wysokiej i niskiej temperaturze, zapewniające kompleksowe przeprowadzanie wszystkich testów walidacyjnych pod kątem ochrony środowiska we własnym zakresie.

l Elastyczne skalowanie zamówień (bez MOQ): Nasze elastyczne struktury produkcyjne są zoptymalizowane pod kątem wspierania Twojego rozwoju. Utrzymujemy ścisłą politykę braku minimalnej ilości zamówienia (brak MOQ), co pozwala nam przeprowadzać szybkie testy prototypów, małe serie pilotażowe i duże wolumeny produkcji masowej z tą samą elitarną precyzją.

l Globalny zasięg i komunikacja: Nasz międzynarodowy zespół sprzedaży technicznej w pełni biegle włada językiem angielskim, francuskim, rosyjskim i arabskim. Dzięki głębokiemu doświadczeniu w obsłudze rynków najwyższej klasy, w tym Europy Zachodniej (35%), Ameryki Północnej (20%) i Oceanii (20%), w pełni rozumiemy globalne standardy zgodności z wymogami bezpieczeństwa elektronicznego w zakresie higieny osobistej.

Skontaktuj się z nami już dziś: Wyślij spersonalizowany projekt PCB irygatora wodnego, listę BOM lub zapytania DFM do naszego biura inżynieryjnego. Nasz zespół przeprowadzi kompleksową analizę wykonalności i zoptymalizowaną ofertę „pod klucz” w ciągu 24 godzin.
