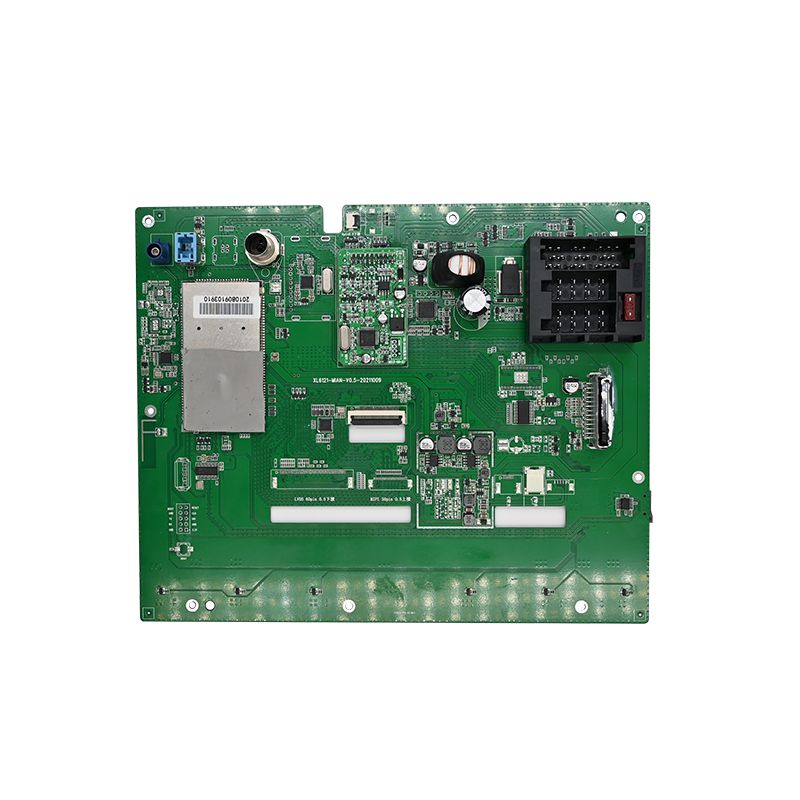

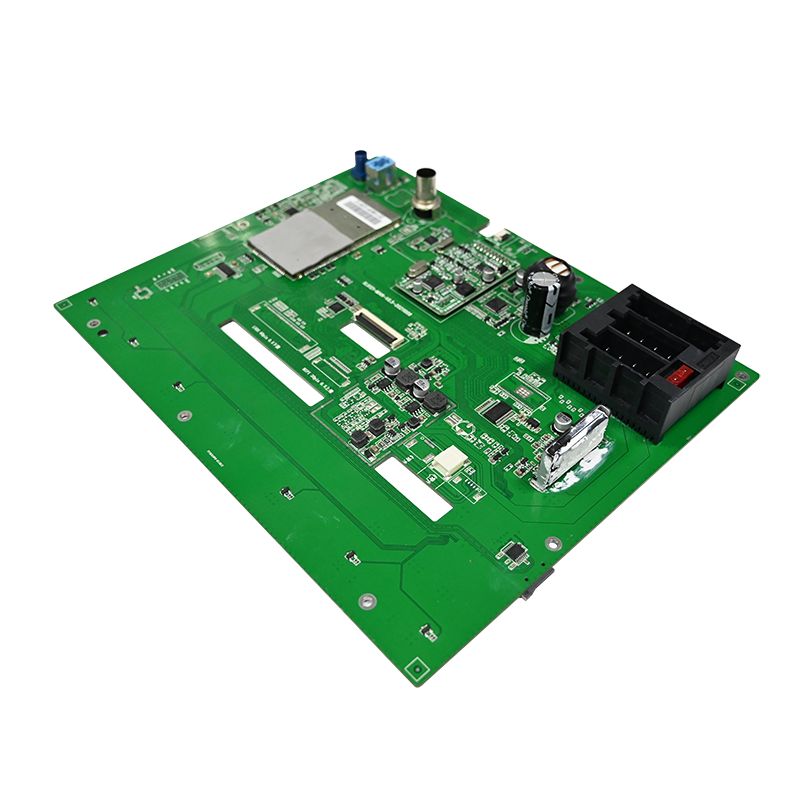

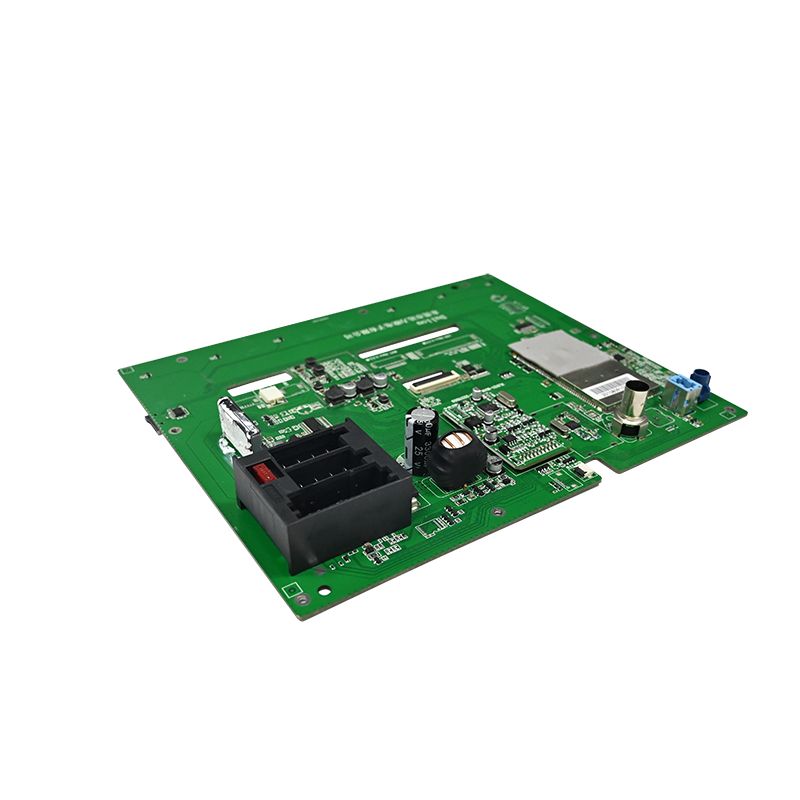

PCBA kamery samochodowej

Podstawowe specyfikacje jakościowe PCBA kamery samochodowej

Zdefiniuj te parametry przed zaopatrzeniem w komponenty. Każda decyzja wynika z wymagań termicznych i wibracyjnych.

Środowisko operacyjne do użytku samochodowego

Budżet zarządzania ciepłem

Krytyczne: Obniż wszystkie kondensatory elektrolityczne do 50% napięcia znamionowego w temperaturze 105°C. Nasadka 6,3 V na szynie 5 V ulega awarii w ciągu 6 miesięcy.

Wybór komponentów dla wysokiej jakości PCBA kamery samochodowej

Dobra jakość zaczyna się od części samochodowych. Komponenty klasy konsumenckiej powodują awarie w terenie.

Czujnik obrazu i zespół obiektywu

Unikaj czujników rolet bez globalnego resetu. Szybki ruch powoduje przekrzywienie, które sprawia, że ​​tablice są nieczytelne.

Architektura procesora i pamięci

Zasada niezawodności: Użyj oddzielnego LDO dla napięcia odniesienia pamięci DDR (VREF). Podłączenie go do VDD poprzez dzielnik rezystora powoduje przeskoki bitów powyżej 70°C.

Łańcuch zasilania (najbardziej krytyczny)

Kamera samochodowa PCBA zawodzi tutaj bardziej niż gdziekolwiek indziej.

Wprowadź tętnienie 200 mVpp przy 100 kHz na wejściu 12 V. Film nie powinien pokazywać poziomych pasków.

Układ PCBA zapewniający integralność sygnału i rozprzestrzenianie się ciepła

Układ określa, czy kamera samochodowa PCBA nagrywa niezawodnie, czy blokuje się w ruchu ulicznym.

Zalecenia dotyczące stosu warstw (minimum 6 warstw)

Krytyczne reguły routingu

Ślady DDR3L – 50 Ω ±10% impedancji, grupa 8 śladów o długości 0,5 mm
MIPI CSI (czujnik do SoC) – pary różnicowe, niedopasowanie długości < 0,2 mm
Gniazdo karty SD – szeregowe rezystory 22 Ω w pobliżu SoC w celu kontroli przeregulowania
Kryształ (27 MHz) – pierścień ochronny z uziemionymi przelotkami, pod spodem nie ma układu zasilania

Kontrola procesu produkcyjnego pod kątem spójności

Wysokiej jakości kamera samochodowa PCBA wymaga statystycznej kontroli procesu (SPC) na każdej linii.

Pasta lutownicza i rozpływ

Kontrola optyczna i rentgenowska

AOI (automatyczny optyczny) – sprawdza polaryzację komponentów, mostki lutownicze, podniesione przewody
AXI (X-ray) – obowiązkowe dla pakietów BGA (SoC i DRAM). Współczynnik pustki pod piłką < 25%
ICT (test w obwodzie) – weryfikuje szyny zasilające, zegary i sygnały resetowania przed aktualizacją oprogramowania sprzętowego

Testy walidacyjne przed produkcją masową

Każdy projekt PCBA kamery samochodowej musi przejść te sześć testów.

Często zadawane pytania — często zadawane pytania dotyczące jakości PCBA kamery samochodowej

P1: Dlaczego wiele projektów PCBA kamer samochodowych zawodzi po 6 miesiącach trybu parkowania?
Odp.: Główną awarią jest degradacja superkondensatora lub akumulatora w wyniku ciągłego ładowania doładowującego w wysokiej temperaturze. W trybie parkowania kamera samochodowa PCBA jest aktywna przez ponad 12 godzin dziennie przy temperaturze szyby przedniej wynoszącej 60–80°C. Występują trzy konkretne awarie:
1. Wzrost ESR superkondensatora – standardowe nasadki 2,7 V/10 F zwiększają równoważną rezystancję szeregową z 50 mΩ do ponad 1 Ω po 2000 godzinach w temperaturze 70°C. Zapobiega to końcowemu spłukiwaniu pilnika po wyłączeniu zapłonu. Używaj superkondensatorów samochodowych o temperaturze znamionowej 85°C i początkowej ESR < 30 mΩ.
2. Wyłączenie termiczne LDO – 3,3 V LDO zasila detekcję ruchu podczas postoju. Bez dedykowanego konwertera buck (sprawność 90% vs 60% dla LDO) temperatura złącza przekracza 125°C. Przełącz na synchronicznego dolara z widmem rozproszonym.
3. Wyciek z baterii RTC – Z zapasowych baterii pastylkowych (CR1220) wycieka elektrolit w temperaturze powyżej 80°C, powodując korozję pobliskich śladów. Wymień na superkondensator 0,1F w celu podtrzymania zegara RTC – bez ryzyka wycieku.
Zawsze sprawdzaj tryb parkowania za pomocą kamery termowizyjnej po 4 godzinach w piekarniku o temperaturze 50°C.

P2: W jaki sposób rozmieszczenie komponentów PCBA wpływa na jakość obrazu wideo w nocy w kamerach samochodowych?
Odp.: Rozmieszczenie komponentów wpływa na sprzężenie szumu elektrycznego z analogowymi liniami zasilania i zegara przetwornika obrazu. Trzy zasady umieszczania mają bezpośredni wpływ na nagrania nocne:
Trzymaj regulatory przełączające w odległości 30 mm od czujnika – tętnienie 2 MHz z przetwornika DC-DC jest sprzęgane z szyną analogową 2,8 V czujnika, jeśli ścieżki biegną równolegle. Pomiar za pomocą analizatora widma – każdy impuls powyżej -85 dBV przy częstotliwości zegara pikseli powoduje powstawanie pionowych pasów przy słabym oświetleniu.
Oddziel cyfrowe wejścia/wyjścia od ścieżek MIPI – linie danych karty SD (harmoniczne do 200 MHz) promieniują do zegara różnicowego MIPI, gdy są kierowane na sąsiednie warstwy. Dodaj uziemione ogrodzenie pomiędzy regionami SDIO i MIPI.
Umieść nakładki odsprzęgające w odległości 1 mm od czujnika – ceramiczna nasadka 4,7 µF na każdym pinie zasilania pochłania szum o wysokiej częstotliwości. Czapki dłuższe niż 2 mm zwiększają hałas o 15 dB, widoczny jako poziome paski w cieniach.
Dobrze rozmieszczona kamera samochodowa PCBA zapewnia czysty obraz nocny, w którym tablice rejestracyjne są czytelne przy 5 luksach. Zły układ dodaje artefakty, które nie przechodzą kontroli kryminalistycznej.

P3: Czy mogę używać tej samej płytki PCBA kamery samochodowej do kamer przednich i tylnych?
Odp.: Nie, ze względu na trzy różnice sprzętowe, których nie można rozwiązać samym oprogramowaniem sprzętowym:
Odległość ostrzenia obiektywu – kamery przednie wymagają ostrości na nieskończoność (3 metry od horyzontu). W przypadku wnętrz hatchbacków tylne kamery wymagają bliskiej ostrości (0,5 metra od zderzaka). Wysokość tubusu obiektywu różni się o 1,2 mm. Zwykła płytka PCBA z regulowanym uchwytem obiektywu kosztuje więcej niż dwie dedykowane konstrukcje.
Orientacja czujnika obrazu – kamery przednie są montowane pionowo. Kamery tylne często montuje się do góry nogami (podsufitka do szyby). Czujnik odczytuje piksele od góry do dołu. Cyfrowe odwrócenie obrazu dodaje opóźnienie 1 klatki (33 ms przy 30 kl./s), powodując niedopasowanie synchronizacji w nagraniach dwukanałowych. Sprzętowe odwracanie ustawień rejestru wymaga różnych plików konfiguracyjnych czujnika.
Środowisko termiczne – tylna szyba otrzymuje o 30% mniejsze obciążenie słoneczne niż przednia. Zoptymalizowana z przodu płytka drukowana z agresywnym dławieniem mocy może nigdy nie włączyć chłodzenia z tyłu, co prowadzi do niedopasowania starzenia się kondensatora. Dwa lata eksploatacji wykażą awarię jednostki przedniej przed awarią tylnej.
Zamiast tego zaprojektuj wspólną płytę główną z dwiema płytami czujników typu mezzanine. Podstawowa płytka PCBA kamery samochodowej utrzymuje procesor i zasilanie. Każda płytka czujnika ma własne mocowanie obiektywu, kołki orientacyjne i grubość podkładki termicznej. Takie podejście zmniejsza całkowitą liczbę SKU przy jednoczesnym zachowaniu jakości obrazu.

Docelowa wydajność produkcji dla dobrej jakości

Dobrej jakości kamera samochodowa PCBA wytrzymuje trzy lata codziennych wahań temperatury, wibracji i stanów nieustalonych napięcia. Projektuj z uwzględnieniem obniżenia parametrów znamionowych pojazdów, sprawdzaj poprawność za pomocą obrazowania termowizyjnego i kontroluj każdą partię produkcyjną. Dzięki takiemu podejściu powstają kamery samochodowe, które rejestrują najważniejszy moment.
