Krótka odpowiedź: to zależy od aplikacji

Dzięki 20-letniemu doświadczeniu w energoelektronice i analizie awarii napędów przemysłowych, sterowników pojazdów elektrycznych i systemów serwo udokumentowałem, w jaki sposób decyzje dotyczące lutowania wpływają lub zakłócają niezawodność sterowania silnikiem. W tym przewodniku znajdują się dane techniczne, tabele porównawcze i zalecenia przetestowane w praktyce.

Lutowanie bezołowiowe jest obowiązkowe w przypadku większości komercyjnych produktów do sterowania silnikami wysyłanych na rynki regulowane (UE, Chiny, Korea). Istnieją jednak wyjątki dla zastosowań pod maską samochodów, lotnictwa i niektórych napędów przemysłowych, w których niezawodność przewyższa wymagania regulacyjne.

Różnice techniczne: lut ołowiowy i bezołowiowy

Zrozumienie właściwości materiału wyjaśnia, dlaczego ta decyzja ma znaczenie w przypadku PCBA do sterowania silnikami.

Skład stopu i temperatury topnienia

Porównanie niezawodności mechanicznej

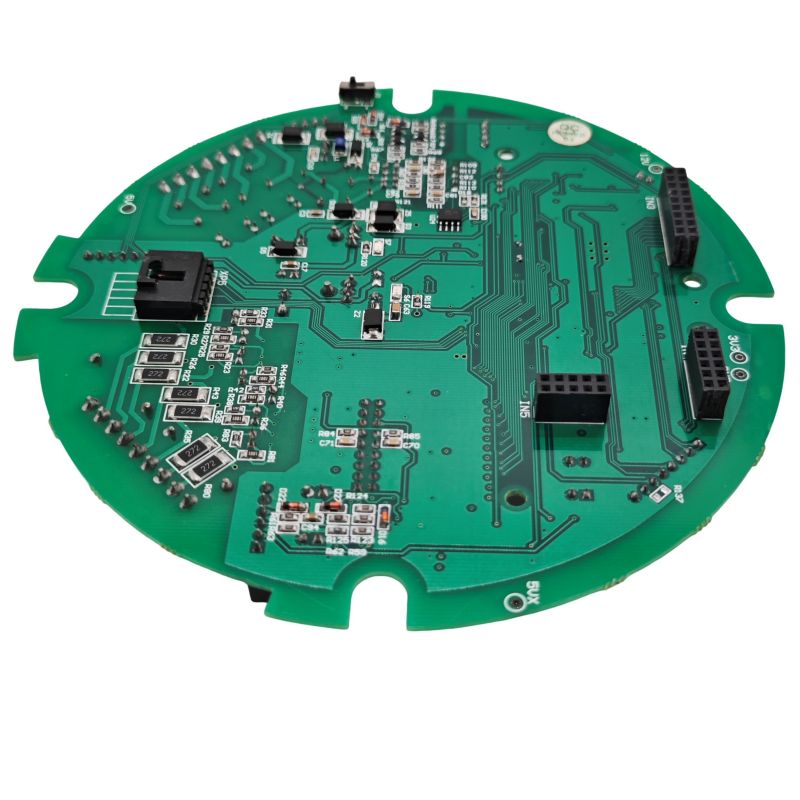

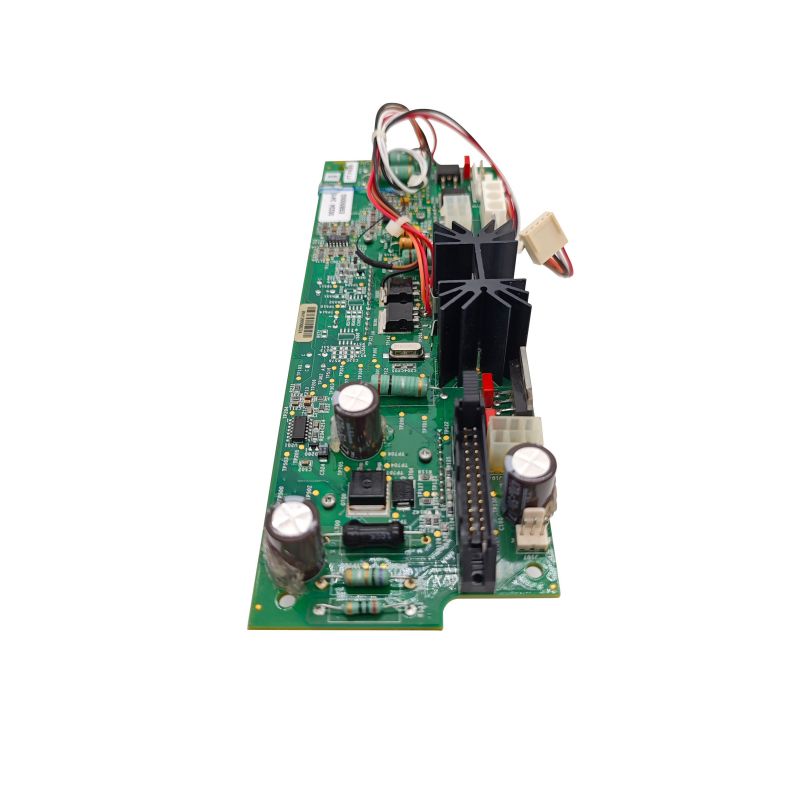

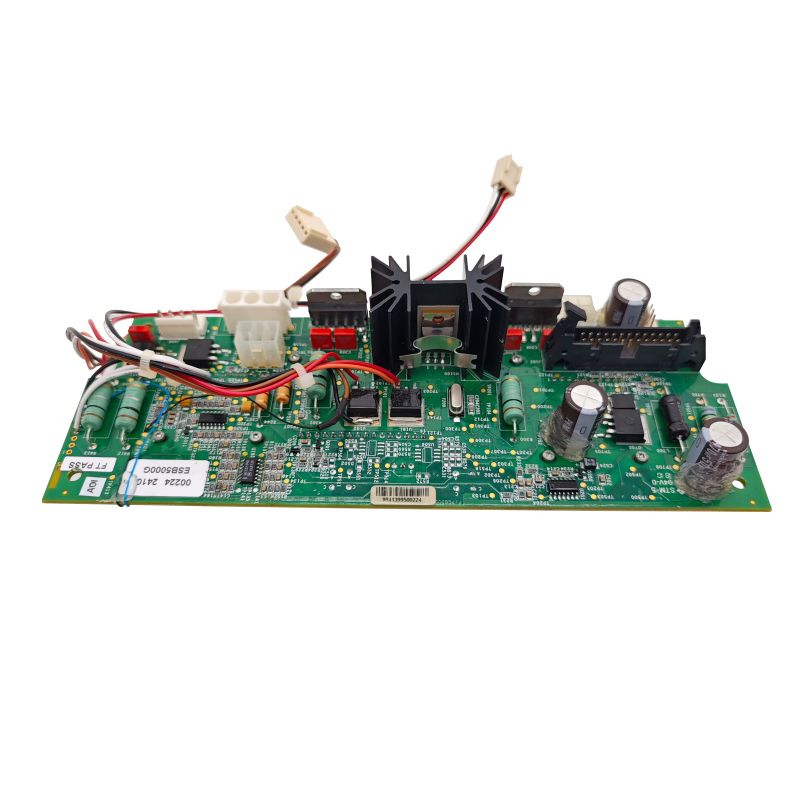

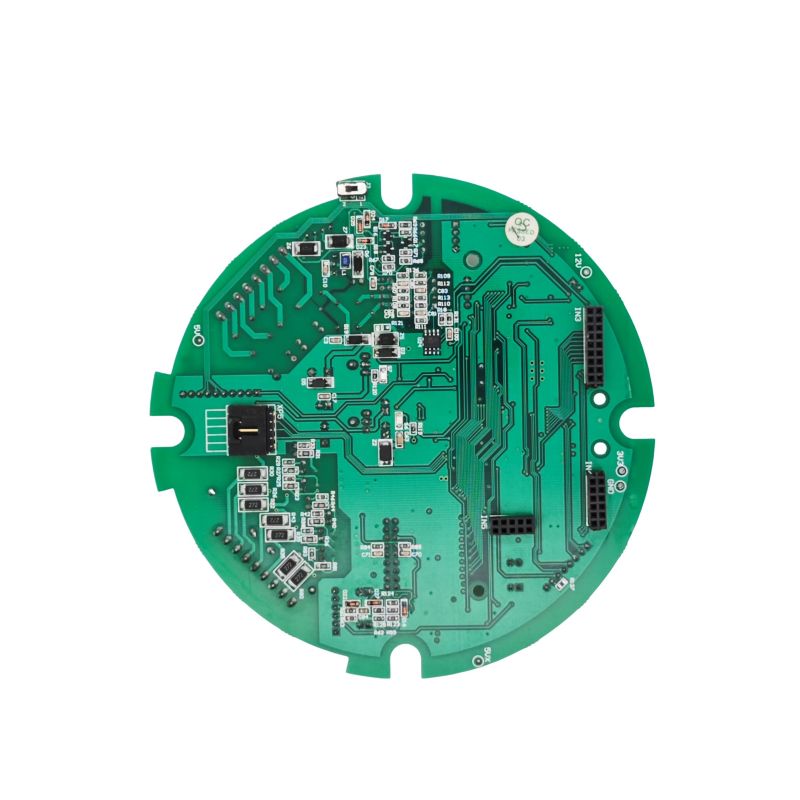

Dlaczego płytki PCBA do sterowania silnikami stoją przed wyjątkowymi wyzwaniami związanymi z lutowaniem

Zespoły sterujące silnikami podlegają naprężeniom, z którymi większość płytek PCB nigdy się nie spotyka. Te trzy czynniki sprawiają, że wybór lutowania ma kluczowe znaczenie.

1. Środowiska o wysokich wibracjach

Sterowniki silników montowane bezpośrednio na pompach, sprężarkach lub pojazdach elektrycznych podlegają ciągłemu wzbudzeniu mechanicznemu. W jednym udokumentowanym badaniu porównano identyczne PCBA z lutem ołowiowym i bezołowiowym:

- Montaż ołowiany:Pierwsze awarie po 40 godzinach losowych wibracji o wartości 6 g (złamanie nogi elementu)

- Montaż bezołowiowy:Ten sam tryb awarii po zaledwie 4 godzinach identycznych wibracji

Przyczyna? Lut bezołowiowy ma zmniejszoną ciągliwość. Kiedy złącze nie może się zgiąć, naprężenia wibracyjne koncentrują się na przewodzie elementu, powodując przedwczesne pęknięcie.

2. Ekstremalne cykle termiczne

Napędy silnikowe wytwarzają ciepło. Następnie silniki zatrzymują się. Potem zaczynają od nowa. Typowy napęd przemysłowy przechodzi tysiące cykli od -40°C do +125°C.

Lut ołowiowykompensuje niedopasowania CTE (współczynnik rozszerzalności cieplnej) pomiędzy komponentami i płytką drukowaną poprzez plastyczność.

Lut bezołowiowytworzy grubsze, bardziej kruche związki międzymetaliczne (IMC) na styku złącza. Nadmierny wzrost IMC osłabia interfejs i przyspiesza inicjację pęknięć.

3. Wysokie prądy i ogrzewanie Joule'a

PCBA do sterowania silnikiem przenoszą prąd ciągły od 5 A do 200 A+. Każde złącze lutowane ulega samonagrzewaniu w wyniku strat I²R.

Podstawową różnicą nie jest opór, ale sposób, w jaki złącze radzi sobie z cyklicznymi naprężeniami termicznymi w czasie.

Kiedy MUSISZ używać lutu bezołowiowego

W tych scenariuszach wymagania regulacyjne pozostawiają niewiele miejsca na wybór.

Rynki zgodne z dyrektywą RoHS

UE, Chiny, Korea Południowa i wiele innych jurysdykcji ograniczają zawartość ołowiu w elektronice do 0,1% wagowo w jednorodnym materiale. Produkty sprzedawane na tych rynkach muszą zawierać lutowie bezołowiowe, chyba że ma zastosowanie szczególne zwolnienie.

Konsumenckie i komercyjne sterowanie silnikami

Sprzęt AGD (pralki, wentylatory HVAC, sprężarki chłodnicze)

Elektronarzędzia z napędami silnikowymi

Komercyjne sterowniki HVAC

Robotyka do zastosowań nieprzemysłowych

Produkcja nastawiona na eksport

Jeśli produkujesz płytki PCBA do sterowania silnikami na potrzeby globalnej dystrybucji, utrzymywanie oddzielnych linii produkcyjnych zawierających ołów i bezołowiowych powoduje złożoność zapasów i ryzyko związane z jakością. Ujednolicone przetwarzanie bezołowiowe to praktyczny wybór.

Kiedy można uzasadnić lutowanie ołowiowe (wyjątki)

Niektóre zastosowania kwalifikują się do zwolnień z dyrektywy RoHS lub całkowicie wykraczają poza zakres przepisów.

Elektronika samochodowa pod maską

Wyłączenie 7(c)-I(ważne co najmniej do 2026 r.) pozwala na stosowanie ołowiu w wysoce niezawodnej elektronice samochodowej tam, gdzie bezołowiowe alternatywy nie mają udowodnionej niezawodności.

Rzeczywiste dane od dostawców Tier 1 pokazują:

• Bezołowiowe złącza w jednostkach sterujących silnika wykazują wcześniejszą inicjację pęknięć pod wpływem cykli termicznych
• Tworzenie się wąsów cynowych na wykończeniach z czystej cyny stwarza ryzyko zwarcia w zamkniętych sterownikach ECU
• Wielu producentów OEM z branży motoryzacyjnej nadal wybiera lut ołowiowy do modułów o krytycznym znaczeniu dla bezpieczeństwa

Lotnictwo i wojsko

Całkowite zwolnienie. Lut bezołowiowy nie jest wymagany w zastosowaniach lotniczych, obronnych ani kosmicznych. Sektory te w dalszym ciągu wykorzystują Sn63/Pb37 w oparciu o dane dotyczące niezawodności gromadzone od kilkudziesięciu lat.

Przemysłowe napędy silnikowe (wymagania dotyczące żywotności powyżej 10 lat)

Jeżeli sterownik silnika musi pracować przez ponad 15 lat w nieklimatyzowanej fabryce (w temperaturze otoczenia od -20°C do +70°C), konserwatywnym wyborem pozostaje lut ołowiowy. Dane dotyczące długoterminowego zmęczenia cieplnego dla substancji bezołowiowych w tych warunkach wciąż się rozwijają.

Sprzęt medyczny (nie do wszczepiania)

Istnieją wyjątki dla wielu medycznych urządzeń elektronicznych, których niezawodność ma bezpośredni wpływ na bezpieczeństwo pacjenta.

Naprawa i części zamienne

Zamienne PCBA do istniejących urządzeń lutowanych ołowiem powinny wykorzystywać lut ołowiowy, aby zachować kompatybilność metalurgiczną z istniejącymi złączami i komponentami.

Krytyczne uwagi dotyczące komponentów PCBA sterowania silnikiem

Nie wszystkie części tolerują temperatury lutowania bezołowiowego. Te pięć kategorii wymaga szczególnej uwagi.

1. Komponenty wrażliwe na temperaturę

Szczyty rozpływu bezołowiowego w temperaturze od 245°C do 260°C — znacznie wyższe niż w przypadku ołowiu od 220°C do 230°C.

2. Komponenty z wykończeniem z czystej cyny

Wykończenia wykonane z czystej cyny (często spotykane w przypadku komponentów bezołowiowych) mogą z czasem tworzyć wąsy przewodzące, co stanowi krytyczne ryzyko dla elementów sterujących silników przy małych odstępach między elementami.

Strategie łagodzące:

- Wybierz wykończenie NiPdAu lub matowe wykończenie cynowo-bizmutowe zamiast czystej cyny

- Nałożyć powłokę ochronną na wszystkie połączenia lutowane

- Unikaj stosowania czystej cyny na elementach w obszarach o dużym zagęszczeniu

3. Istniejący spis komponentów wiodących

Użycie elementów lutowanych ołowiem (np. przewodów pokrytych SnPb) w procesie montażu bezołowiowego stwarzaniezgodność procesów:

Wykończenie komponentu topi się w temperaturze 183°C, ale lut bezołowiowy wymaga temperatury 245°C+

Wykończenie elementu może utlenić się lub rozpuścić przed utworzeniem połączenia lutowniczego

Rezultat: zawodne połączenia, wady typu „głowa w poduszce” i awarie w terenie

Reguła:Używaj komponentów przystosowanych do procesu lutowania, jakiego doświadczą.

Najlepsze praktyki dotyczące bezołowiowych PCBA do sterowania silnikami

Jeśli wymagana jest technologia bezołowiowa, praktyki te maksymalizują niezawodność.

Wybór wykończenia powierzchni PCB

Zalecenie:ENIG zapewnia najlepsze zwilżanie i najdłuższy okres trwałości montażu bezołowiowego.

Optymalizacja profilu przepływu

Słabo zoptymalizowany, bezołowiowy profil rozpływu tworzy zimne złącza, puste przestrzenie i kruche IMC.

Redukcja wibracji dla połączeń bezołowiowych

Biorąc pod uwagę zmniejszoną plastyczność wibracji bezołowiowych, wykonaj następujące dodatkowe kroki:

1. Zalewanie / Hermetyzacja:Wypełnij obudowę wokół elementów o dużej masie (złącza, transformatory, duże kondensatory) silikonem lub uretanową masą zalewową. To przenosi naprężenia wibracyjne z dala od połączeń lutowanych.

2. Elementy klejone:Pod duże urządzenia do montażu powierzchniowego (cewki indukcyjne, kondensatory aluminiowe) należy stosować klej epoksydowy lub silikonowy.

3. Zmniejsz wysokość odsunięcia komponentu:Wysokie elementy z długimi przewodami działają jak dźwignie wibracyjne. Jeśli to możliwe, określ komponenty niskoprofilowe.

Często zadawane pytania na temat PCBA sterowania silnikiem

Poniżej znajdują się trzy pytania techniczne zadane przez projektantów napędów silnikowych i inżynierów produkcji.

P1: Projektuję sterownik silnika pojazdu elektrycznego dla dostawcy branży motoryzacyjnej Tier 1. Czy mogę używać lutu bezołowiowego?

A:Tak, ale po istotnych testach kwalifikacyjnych. Większość dostawców motoryzacyjnych Tier 1 używa obecnie lutu bezołowiowego w nowych projektach, ponieważ w przypadku pojazdów dostępnych na rynku UE wymagana jest zgodność z dyrektywą RoHS. Istnieją jednak wyjątki dla elektroniki pod maską, w przypadku której dane dotyczące niezawodności pojazdów bezołowiowych pozostają niekompletne.

Twój plan kwalifikacji musi obejmować:

Praktyczne porady:Wielu producentów OEM z branży motoryzacyjnej w dalszym ciągu stosuje lut ołowiowy do sterowników pod maską, korzystając z istniejącego zwolnienia z dyrektywy RoHS. Zanim zdecydujesz się na produkty bezołowiowe, porozmawiaj ze swoim klientem. Jeśli wymagana jest wersja bezołowiowa, należy określić wykończenie powierzchni ENIG i powłokę ochronną dla wszystkich zespołów.

Pytanie 2: Mój przemysłowy napęd silnikowy uległ awarii po 18 miesiącach z powodu pękniętych połączeń lutowanych na sześciu tranzystorach MOSFET mocy. W zespole zastosowano lut bezołowiowy SAC305. Co poszło nie tak?

A:Jest to klasyczna awaria zmęczenia cieplnego. Oto sekwencja diagnostyczna:

Krok 1 — Sprawdź lokalizacje pęknięć:Pod mikroskopem spójrz na interfejs pomiędzy przewodem MOSFET a filetem lutowniczym. Jeśli pęknięcie przebiega wzdłuż warstwy związku międzymetalicznego (IMC), oznacza to, że IMC stała się zbyt gruba podczas rozpływu.

Krok 2 – Przejrzyj swój profil przepływu:W przypadku SAC305 czas powyżej likwidusu (TAL) powinien wynosić maksymalnie 60 do 90 sekund. Jeżeli TAL przekroczył 120 sekund, grubość IMC może przekroczyć 10µm (strefa kruchości zaczyna się powyżej 5µm).

Krok 3 – Zmierz wzrost temperatury na podkładce drenażowej MOSFET:Za pomocą kamery na podczerwień zmierz temperaturę podkładki przy pełnym obciążeniu. Jeśli przekracza 110°C, delta cyklu termicznego (ΔT) jest zbyt duża.

Krok 4 – Sprawdź montaż jednopunktowy:W tranzystorach MOSFET mocy z dużymi podkładkami termicznymi (DPAK, D2PAK, TO-263), które nie mają przelotek termicznych lub mają puste przestrzenie pod podkładką, występują gorące punkty. Należy wykonać prześwietlenie stawów – niedopuszczalne są puste przestrzenie przekraczające 25% powierzchni podkładki.

Zalecane poprawki (w kolejności priorytetów):

1. Zmniejsz ΔT:Dodaj radiator lub popraw przepływ powietrza, aby utrzymać temperaturę podkładek MOSFET poniżej 90°C przy pełnym obciążeniu.

2. Dodaj przelotki termiczne:Pod każdą płytką MOSFET umieść szereg przelotek 0,3 mm (wypełnionych i zakrytych), aby odprowadzać ciepło do płaszczyzny uziemienia PCB.

3. Użyj stopu o niskiej zawartości srebra:Rozważ SAC105 (1% Ag) zamiast SAC305. Niższa zawartość srebra zwiększa ciągliwość i odporność na zmęczenie cieplne kosztem nieco wyższej temperatury topnienia.

4. Połącz tranzystory MOSFET:Nałóż termoprzewodzącą masę zalewową na tranzystory MOSFET. Tłumi to naprężenia związane z cyklami termicznymi i przenosi ciepło.

P3: Muszę naprawić płytkę drukowaną PCBA sterownika silnika, w której pierwotnie zastosowano lut ołowiowy. Czy do naprawy mogę użyć lutu bezołowiowego?

A:Technicznie tak, ale nie jest to zalecane. Oto dlaczego:

Zadanie 1 - Metalurgia mieszana:Lut bezołowiowy (SAC305) nie miesza się dobrze z resztkowym lutem ołowiowym (Sn63/Pb37). Powstały stop ma nieprzewidywalną temperaturę topnienia (zwykle od 190°C do 210°C) i tworzy słabe, ziarniste połączenia podatne na pękanie.

Problem 2 – Konflikt temperaturowy:Aby prawidłowo płynąć lut bezołowiowy, potrzebna jest grot lutownicy o temperaturze od 370°C do 400°C. Temperatura ta może:

Odklej podkładkę PCB od podłoża FR4

Uszkodzić sąsiednie komponenty (zwłaszcza kondensatory elektrolityczne)

Rozpuść pobliskie plastikowe złącza

Zalecany protokół naprawy:

Jeśli musisz zastosować materiał bezołowiowy na płycie ołowianej:Usuń 100% istniejącego lutu z obszaru naprawy za pomocą próżniowej stacji rozlutowującej. Sprawdź pod powiększeniem — wszelkie pozostałości lutowia ołowiowego zanieczyszczą nowe złącze. Następnie przystąpić do lutowania bezołowiowego w temperaturze 370°C z aktywnym topnikiem.

Matryca decyzyjna: ołowiowa vs. bezołowiowa dla PCBA do sterowania silnikiem

Skorzystaj z tej tabeli, aby dokonać wyboru lutowania.

Lutowanie bezołowiowe jest prawnie wymagane w przypadku większości płytek PCBA do sterowania silnikami wysyłanych na rynki regulowane. Jednakże właściwości materiałowe stopów bezołowiowych – większa kruchość, grubsze tworzenie się IMC, ryzyko wąsów cynowych – stwarzają poważne problemy w zakresie niezawodności w zastosowaniach charakteryzujących się wysokimi wibracjami i cyklicznymi zmianami termicznymi.

W przypadku obowiązkowych zastosowań bezołowiowych:

Aby uzyskać najlepsze zwilżenie, użyj wykończenia powierzchni ENIG

Dokładnie kontroluj profil rozpływu (TAL 60–90 sekund, szczyt 245–260°C)

Dodaj zalewanie lub klej do elementów o dużej masie

Zastosuj powłokę konforemną, aby złagodzić wąsy cynowe

W przypadku zastosowań kwalifikujących się do zwolnień (motoryzacja pod maską, przemysł 10+ lat, lotnictwo i kosmonautyka, medycyna):

- Lut ołowiowy (Sn63/Pb37) pozostaje złotym standardem niezawodności

- Połączenie plastyczności, odporności na wibracje i danych terenowych zgromadzonych na przestrzeni kilkudziesięciu lat jest trudne do zastąpienia

Do napraw:Dopasuj oryginalny stop lutowniczy. Metalurgia mieszana tworzy nieprzewidywalne i zawodne połączenia.

Decyzja ostatecznie równoważy zgodność z przepisami z niezawodnością w terenie. W przypadku produktów konsumenckich o przewidywanym okresie użytkowania od 3 do 5 lat, produkty bezołowiowe są dojrzałe i niezawodne. W przypadku elementów sterujących silnikiem o znaczeniu krytycznym dla bezpieczeństwa lub o długiej żywotności należy skorzystać z odstępstwa i zastosować lutowie ołowiowe.
