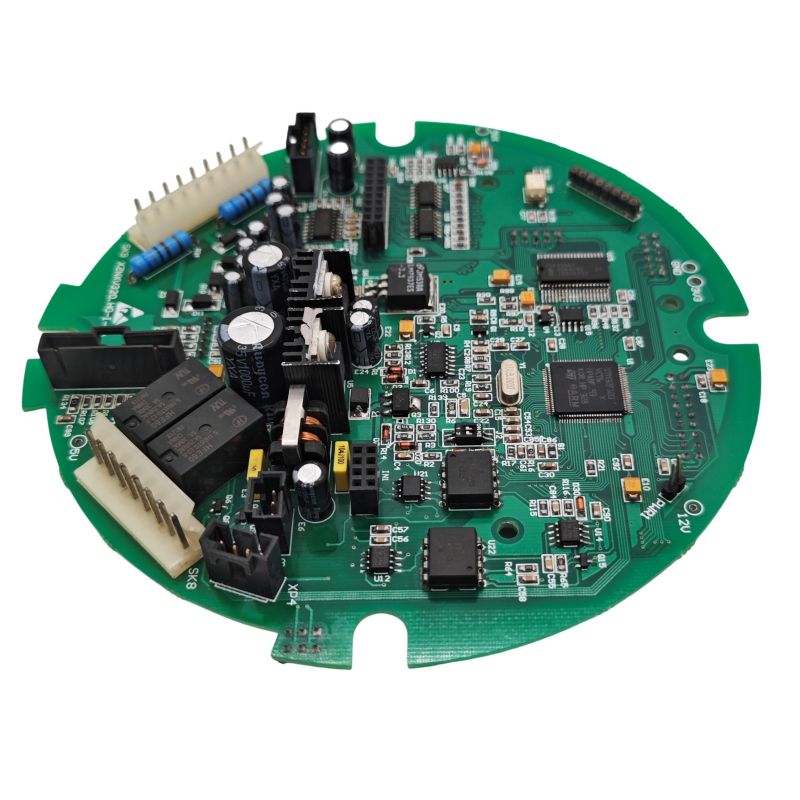

Co musi zrobić PCBA serwa RC

PCBA serwomechanizmu RC (niezależnie od tego, czy jest to samodzielna płyta sterownicza, czy wewnętrzna płyta sterująca serwomechanizmem) spełnia trzy podstawowe funkcje:

• Generowanie lub odbiór sygnału PWM:Konwertuje impulsy sterujące (1 ms do 2 ms przy 50 Hz) na polecenia położenia.
• Dystrybucja mocy:Dostarcza czyste napięcie 5 V lub 6 V do serwomotoru i układu sterującego.
• Przetwarzanie opinii:Odczytuje wewnętrzny potencjometr w celu sprawdzenia pozycji i zamknięcia pętli sterującej.

Konstrukcje o wysokiej niezawodności obejmują również wykrywanie prądu w celu wykrywania przeciążenia i optoizolację zapewniającą odporność na zakłócenia.

Podstawowe specyfikacje techniczne

Poniższe parametry reprezentują standardy branżowe dla projektów PCBA do sterowania serwomechanizmem RC. Odnoszą się one zarówno do dedykowanych płytek sterowników serwo, jak i zespołów PCBA zintegrowanych odbiorników.

Specyfikacje mocy wejściowej

Specyfikacje sygnału sterującego

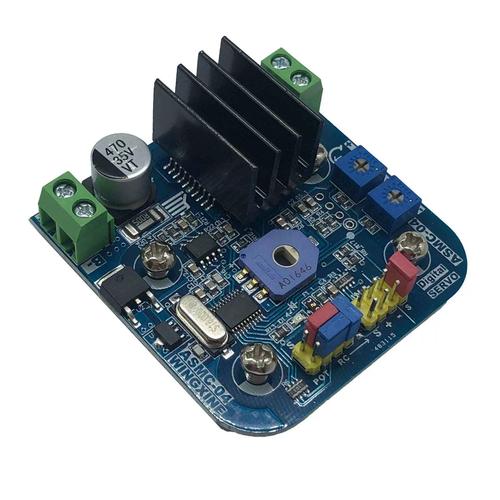

Wewnętrzne komponenty PCBA serwa (wewnątrz serwa)

Standardowe serwo RC zawiera małą płytkę PCBA z następującymi elementami:

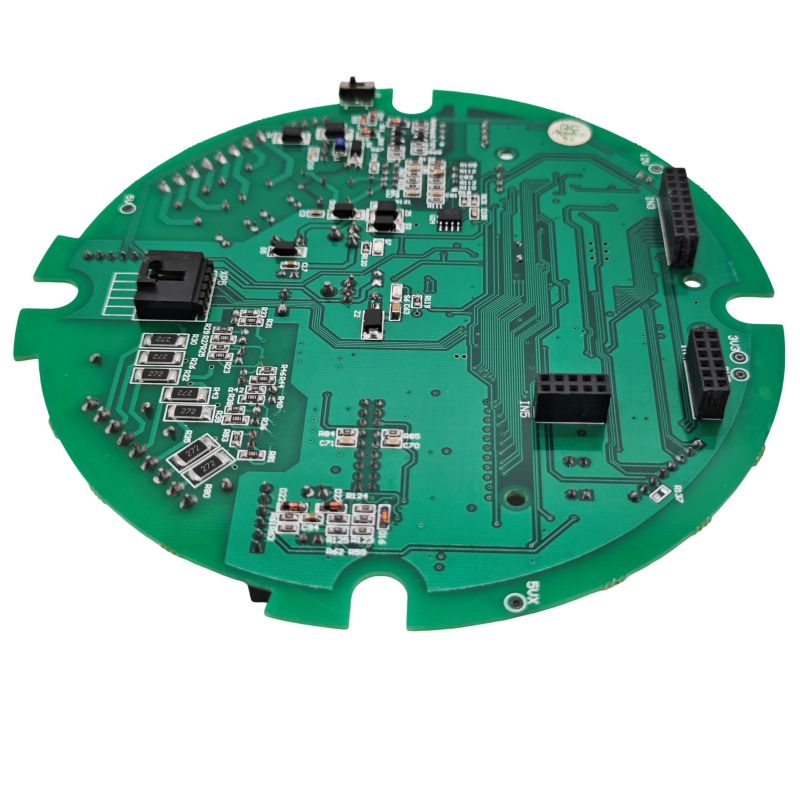

Zasady układu PCBA dotyczące niezawodności serwomechanizmów RC

W Unixplore Electronics wiemy, że większość awarii serwomechanizmów RC ma swoje źródło na płytce drukowanej. Kierujemy się tymi 8 zasadami, aby zapewnić niezawodne działanie w każdym dostarczonym przez nas projekcie.

1. Dystrybucja mocy: Uziemienie gwiazdy

• Nigdy nie łącz uziemienia łańcuchowo. Każde uziemienie serwa powinno powrócić bezpośrednio do punktu uziemienia zasilacza.
• Oddzielne uziemienie zasilania i sygnału. W projektach PCBA z wieloma serwami podziel płaszczyznę uziemienia i podłącz w jednym punkcie w pobliżu wejścia akumulatora.
• Szerokość ścieżki dla zasilania: Dla prądu ciągłego 1,5 A, użyj minimalnej szerokości ścieżki 1,5 mm dla 1 uncji miedzi.

2. Umiejscowienie kondensatora odsprzęgającego

Serwosilniki generują znaczny hałas elektryczny. Typowy serwomechanizm może wytwarzać szumy międzyszczytowe o natężeniu do 200 mV na linii zasilającej 5 V.

Wymagane odsprzęgnięcie na złącze serwa:

• Kondensator elektrolityczny od 100µF do 470µF (obsługuje rozruch silnika)
• Kondensator ceramiczny 100nF (filtruje szumy o wysokiej częstotliwości)
• Umieść kondensatory w odległości 10 mm od styków zasilania serwa

Pojemność zbiorcza dla całej płytki PCBA: Dodaj duży kondensator (1000 µF do 4700 µF) na głównym wejściu zasilania. Zapobiega to spadkom napięcia w przypadku jednoczesnego uruchomienia wielu serwomechanizmów.

3. Trasowanie sygnału PWM

• Zachowaj krótkie i bezpośrednie ślady PWM. Długie ścieżki działają jak anteny dla hałasu.
• Unikaj prowadzenia ścieżek PWM równolegle do przewodów zasilających. W razie potrzeby użyj skrzyżowania pod kątem 90 stopni.
• Dodaj rezystor szeregowy 100 Ω do 470 Ω na pinie wyjściowym PWM. Ogranicza to prąd w warunkach awarii i zmniejsza dzwonienie.

4. Układ złącza serwa

Standardowe 3-pinowe złącze serwa (sygnał, VCC, masa) wymaga określonego odstępu:

• Rozstaw pinów: 2,54 mm (0,1 cala) lub 2,7 mm (duża gęstość)
• Grubość PCB dla bloku złączy: 1,2 mm do 1,6 mm
• Lokalizacja pinu sygnałowego: Zwykle pin wewnętrzny (pin 2 z 3)
• Kolejność zasilania: GND musi być podłączone przed VCC po podłączeniu

W przypadku projektów o dużej gęstości odstęp między złączami serwo wynoszący 2,7 ​​mm umożliwia kompaktowy układ przy jednoczesnym zachowaniu niezawodnych połączeń.

5. Regulacja napięcia dla MCU sterującego

• Użyj oddzielnego LDO dla MCU, jeśli ten sam zasilacz zasila serwa. Skoki prądu serwa powodują spadki napięcia, które mogą zresetować mikrokontroler.
• Zalecany regulator: 5V lub 3,3V LDO o wydajności co najmniej 200mA i kondensatorach wejściowych/wyjściowych 1µF.
• Dioda zabezpieczająca: Dodaj diodę 1N4007 lub Schottky’ego na wejściu, aby zabezpieczyć się przed odwrotną polaryzacją.

6. Tłumienie hałasu w silniku (w przypadku konstrukcji PCBA z wewnętrznym serwomechanizmem)

Jeśli projektujesz płytkę drukowaną, która wchodzi do serwa, dodaj tłumienie szumów bezpośrednio na zaciskach silnika:

• Kondensator ceramiczny 100nF przylutowany bezpośrednio do zacisków silnika.
• Podłącz ujemny kondensator do obudowy silnika, aby uzyskać dodatkowe ekranowanie (zmniejsza hałas nawet o 200 mV).
• Opcjonalnie: Dodaj koraliki ferrytowe na przewodach silnika w przypadku środowisk o ekstremalnym poziomie hałasu.

7. Wykrywanie prądu w celu wykrywania przeciążenia

Zaawansowane projekty serwo PCBA obejmują monitorowanie prądu:

• Rezystor bocznikowy: 0,1 Ω do 0,5 Ω, tolerancja 1% — tworzy napięcie proporcjonalne do prądu
• Wzmacniacz różnicowy: wzmocnienie od 10 do 20 — wzmacnia napięcie bocznikowe do mierzalnego poziomu
• Wejście ADC: minimum 10 bitów — dostarcza aktualne dane do sterowania MCU

Bocznik 100 mΩ wytwarza 50 mV przy 500 mA i 150 mV przy 1,5 A. Przy wzmacniaczu o 5-krotnym wzmocnieniu wynosi ono od 250 mV do 750 mV, co jest odpowiednie dla wejść ADC 3,3 V.

8. Izolacja i ochrona mechaniczna

Wewnętrzne płytki serwo PCBA muszą być fizycznie chronione:

• Taśma izolacyjna: Umieść taśmę izolacyjną pomiędzy PCBA a metalową obudową serwa. Zapobiega to zwarciom na stykach lutowanych lub przewodów komponentów z obudową.
• Powłoka konforemna: W przypadku zastosowań zewnętrznych lub przy wysokiej wilgotności należy dodać akrylową powłokę konforemną, aby zapobiec korozji.

Generowanie sygnału sterującego (uwagi dotyczące kodu MCU)

Prawidłowe generowanie PWM ma kluczowe znaczenie dla działania pozbawionego jittera. Oto najważniejsze parametry:

Konfiguracja PWM

Przykładowy kod MCU Pseudokod

// Oblicz cykl pracy dla impulsu 1500µs
    // Zakłada się, że okres PWM = 20 ms, zegar = preskaler 1 MHz

    szerokość_impulsu = 1500
    period_counts = 20000 // 20 ms w mikrosekundach
    obowiązek_liczby = szerokość_impulsu
    set_pwm_duty(liczba obowiązków)

Podczas testowania użyj oscyloskopu, aby sprawdzić sygnał PWM. Opadająca krawędź impulsu powoduje, że serwo odczytuje położenie.

Typowe tryby awarii i poprawki

Ważna uwaga dotycząca przełączania zasilania:Nigdy nie przełączaj linii masy serwa, aby ją wyłączyć. Gdy masa jest rozwarta, serwomechanizm może nadal odbierać zasilanie przez linię sygnału PWM lub inne ścieżki, co skutkuje pracą pod napięciem 3,2 V i nieprawidłowym zachowaniem. Zawsze przełączaj linię VCC za pomocą MOSFET-u z kanałem P lub przekaźnika.

Często zadawane pytania na temat PCBA RC Servo

Poniżej znajdują się trzy pytania techniczne, które często otrzymujemy od inżynierów robotyki i projektantów systemów RC.

P1: Dlaczego moje serwa drgają losowo, gdy steruję nimi z niestandardowej płytki PCBA za pomocą ESP32 lub Arduino?

A:Prawie na pewno masz problem z zakłóceniami zasilania. Oto sekwencja diagnostyczna, którą zalecamy w Unixplore Electronics:

Krok 1— Sprawdź zasilanie za pomocą oscyloskopu: Zmierz linię 5 V bezpośrednio na złączu serwa, gdy serwo się porusza. Jeśli tętnienie przekracza 200 mV (od szczytu do szczytu), oznacza to, że oddzielenie jest niewystarczające.

Krok 2— Dodaj pojemność zbiorczą: Umieść kondensator elektrolityczny o pojemności od 1000 µF do 4700 µF na zaciskach wejściowych zasilania. Silniki serwo pobierają duże prądy rozruchowe (3–10 × prąd roboczy), gdy zaczynają się poruszać. Bez pojemności masowej napięcie spada poniżej 4 V, powodując resetowanie układu sterującego lub jego nieprawidłowe zachowanie.

Krok 3— Oddziel zasilanie MCU od zasilania serwomechanizmu: W najgorszych konstrukcjach MCU i serwa korzystają z tego samego regulatora napięcia. Użyj dwóch oddzielnych regulatorów:

• Jeden LDO 5 V/500 mA dla MCU i logiki.
• Oddzielne zasilanie 5 V/3 A (lub bezpośrednie podłączenie akumulatora) dla serwomechanizmów.

Krok 4— Dodaj odsprzęganie na każdym złączu serwa: Umieść kondensator elektrolityczny 100 µF i kondensator ceramiczny 100 nF bezpośrednio na stykach VCC i GND każdego złącza serwa. Kondensator ceramiczny filtruje zakłócenia o wysokiej częstotliwości pochodzące ze szczotek silnika; elektrolit radzi sobie ze skokami prądu o niskiej częstotliwości.

Krok 5— Sprawdź jakość sygnału PWM: Użyj oscyloskopu, aby sprawdzić pin PWM. Jeśli zauważysz dzwonienie (przeregulowanie) na zboczach narastających lub opadających, dodaj rezystor szeregowy 100 Ω na styku MCU. To tłumi sygnał i zapobiega fałszywemu wyzwalaniu.

Konkluzja:90% problemów z jitterem serwa wynika z zasilania, a nie z kodu. Najpierw napraw dystrybucję mocy.

P2: Jak zaprojektować płytkę PCBA sterującą wieloma serwami (8 do 16 kanałów) bez przerw w dostawie prądu?

A:Wymaga to starannego planowania budżetu mocy i planowania układu. Oto podejście inżynieryjne do 16-kanałowego PCBA sterownika serwo.

Krok 1— Oblicz całkowite zapotrzebowanie na moc:

• Każde standardowe serwo pobiera od 200 mA do 500 mA podczas normalnej pracy.
• Szczytowy prąd przeciągnięcia może osiągnąć od 1,5 A do 3 A na serwo.
• Dla 16 serw: 16 × 1,5 A = szczytowy pobór potencjału 24 A.

Krok 2— Zaprojektuj rozdział mocy:

• Główne wejście zasilania: Użyj zasilacza o napięciu od 5 V do 6 V i natężeniu minimum 30 A.
• Złącze wejściowe: XT60 lub zacisk śrubowy (nie małe 2-pinowe złącze).
• Główne ścieżki zasilania: szerokość od 8 mm do 10 mm z miedzią o grubości 2 uncji lub użyj dedykowanej płaszczyzny zasilania w warstwie 2.
• Szyny zbiorcze: W przypadku prądów powyżej 15 A należy dodać szyny miedziane lub zastosować okablowanie zewnętrzne.

Krok 3— Wdrożyć etapową dystrybucję mocy:

• Poprowadź grube ścieżki zasilania (5 mm+) do centralnego punktu dystrybucji.
• Od tego momentu poprowadź indywidualne ścieżki 1,5 mm do każdego złącza serwa.
• Dodaj kondensator 470µF na każdym złączu serwa (pojemność rozproszona, a nie tylko jedna duża nasadka na wejściu).

Krok 4— Użyj optoizolacji dla linii sygnałowych (zaawansowane):

• W środowiskach przemysłowych lub o wysokim poziomie hałasu należy izolować sygnały PWM za pomocą transoptorów (np. 4N35 lub PC817).
• Zapobiega to ponownemu sprzężeniu hałasu silnika z MCU i powodowaniu resetów.
• Izolowane projekty wymagają oddzielnych domen zasilania (strona MCU i strona serwa).

Krok 5— Dodaj ograniczenie prądu lub miękki start:

• Użyj tranzystora MOSFET z obwodem miękkiego startu, aby zwiększyć moc serwa w czasie od 10 ms do 50 ms.
• Zapobiega to zapadnięciu się zasilania w przypadku początkowego rozruchu wszystkich 16 serwomechanizmów.
• Alternatywnie, włączaj serwa po kolei (opóźnienie między nimi 5 ms).

Krok 6— Zalecenia dotyczące stosu warstw PCB dla ponad 16 kanałów:

• Warstwa 1: Sygnał (PWM, sprzężenie zwrotne)
• Warstwa 2: Płaszczyzna podłoża (pełna wylewka)
• Warstwa 3: płaszczyzna zasilania (5 V lub Vservo)
• Warstwa 4: Sygnał lub masa wtórna

Stos ten minimalizuje obszar pętli i redukuje zakłócenia elektromagnetyczne pomiędzy kanałami.

P3: Czy mogę używać tego samego projektu PCBA dla różnych marek serwomechanizmów (Futaba, Hitec, Spektrum, generyczne)?

A:Tak, z trzema ważnymi kwestiami dotyczącymi zgodności.

Rozważanie 1— Standardy sygnału PWM są spójne: wszystkie serwa RC wykorzystują ten sam standard PWM 50 Hz z impulsami od 1 ms do 2 ms. Logika generowania PWM Twojej PCBA działa uniwersalnie.

Rozważanie 2— Wymagania dotyczące zasilania znacznie się różnią:

Twoje PCBA musi być zaprojektowane dla serwa o najwyższym prądzie, którego zamierzasz używać. Zaprojektowany dla 2A ciągłego i 5A szczytowego na kanał, aby pokryć większość standardowych i serwomechanizmów o wysokim momencie obrotowym.

Rozważanie 3— Kompatybilność złącza:

• Większość serwomechanizmów wykorzystuje standardowe 3-pinowe złącze żeńskie z odstępem 2,54 mm (0,1 cala).
• Lokalizacja styku sygnałowego różni się w zależności od marki:
  • Futaba: Sygnał to najbardziej wewnętrzny pin (pin 2)
  • Hitec i Spektrum: Sygnał to pin 1 lub pin 3, w zależności od modelu
• Zaprojektuj PCBA z wyraźnie oznakowanymi pinami (S, +, –). Użyj 3-pinowego męskiego złącza (jak standardowy przedłużacz serwa), aby dowolne serwo można było podłączyć bezpośrednio.

Rozważanie 4— Wewnętrzna płytka PCBA serwa (wewnątrz serwa) nie jest wymienna: Jeśli projektujesz wewnętrzną płytkę PCBA, która wchodzi do obudowy serwa (zastępując oryginalną płytkę sterującą), jest ona specyficzna dla marki. Różne serwa mają różne:

• Wartości rezystancji potencjometru (5kΩ vs 10kΩ)
• Rozmiary silników i prądy znamionowe
• Rozmieszczenie mechanicznych otworów montażowych
• Wymiary obudowy

W przypadku wewnętrznego projektu PCBA należy przeprowadzić inżynierię wsteczną oryginału lub uzyskać szczegółowe specyfikacje dla tego dokładnego modelu serwa. W przypadku projektów PCBA sterowników zewnętrznych (płytka podłączana do standardowych złączy serwo) kompatybilność jest doskonała w przypadku wszystkich głównych marek RC.

Testowanie PCBA serwa RC

Przed zatwierdzeniem projektu do produkcji przeprowadź pięć testów:

Podsumowanie: Projektowanie niezawodnej PCBA serwomechanizmu RC

Solidną płytkę PCBA serwomechanizmu RC definiuje pięć decyzji inżynieryjnych:

1. Odpowiednia pojemność zbiorcza(1000µF do 4700µF) na głównym wejściu zasilania.
2. Oddzielne domeny mocydla MCU (z regulacją LDO) i serwomechanizmów (bezpośredni akumulator lub regulator wysokoprądowy).
3. Uziemienie gwiazdyz oddzielnymi powrotami masy zasilania i sygnału.
4. Kondensatory odsprzęgającena każdym złączu serwa (100µF elektrolityczny + 100nF ceramiczny).
5. Prawidłowe kondycjonowanie sygnału PWMz rezystorami szeregowymi i krótkimi ścieżkami.

W przypadku projektów z wieloma serwami (ponad 8 kanałów) użyj 4-warstwowej płytki PCB z dedykowanymi płaszczyznami zasilania i uziemienia. W przypadku projektów PCBA z wewnętrznymi serwami należy dodać tłumienie szumów silnika (100nF na zaciskach silnika) i taśmę izolacyjną, aby zapobiec zwarciom obudowy. Praktyki te konsekwentnie zapewniają pracę pozbawioną drgań i długoterminową niezawodność zarówno w zastosowaniach RC, jak i robotyce.
