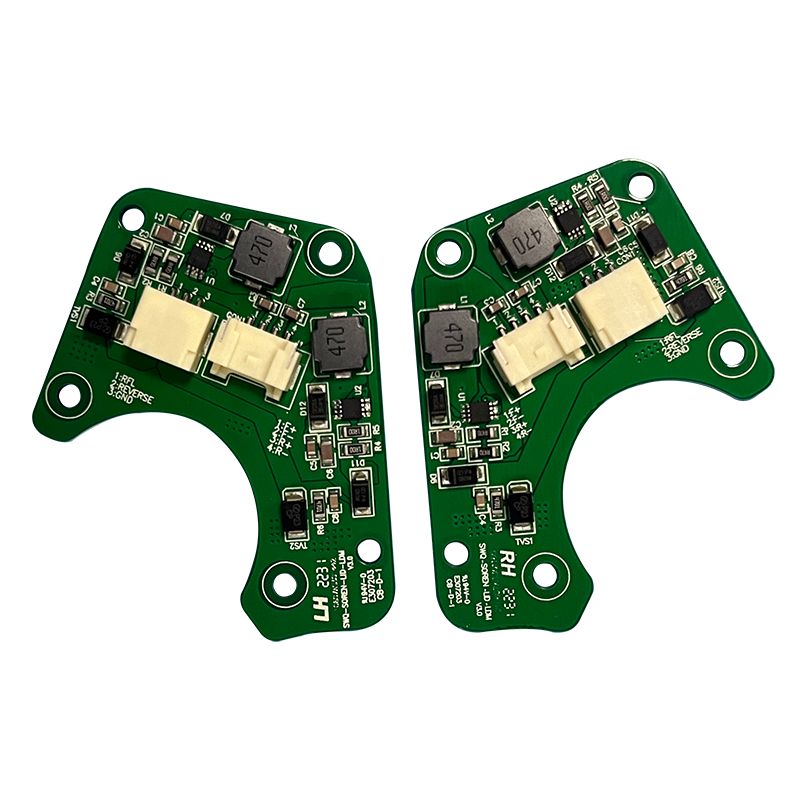

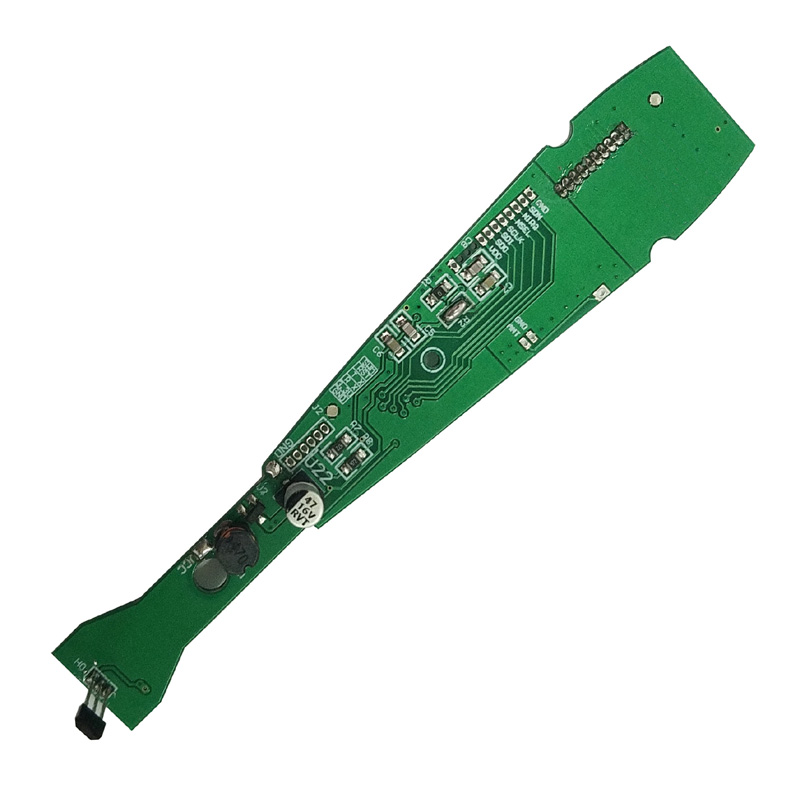

PCBA samochodu RC

Rdzeń różniczkujący dla PCBA samochodów RC

Nie wszystkie projekty PCBA samochodów RC działają jednakowo. Prawdziwą różnicę tworzy sześć czynników.

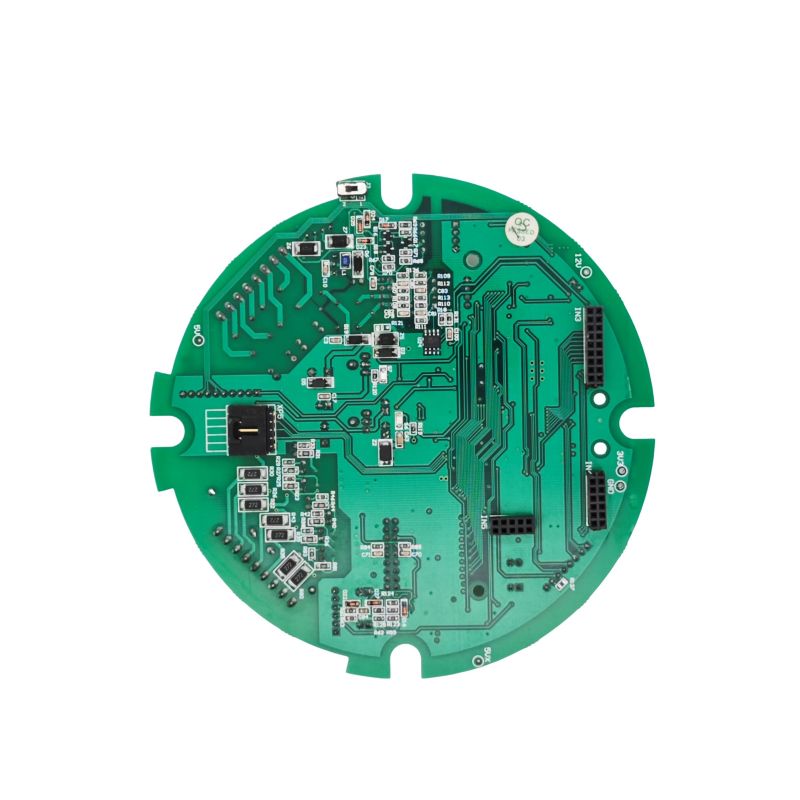

Etap napędu silnikowego – tam, gdzie większość projektów zawodzi

Kreator różnic: PCBA samochodu RC przeznaczonego do hobbystów wykorzystuje oddzielne sterowniki MOSFET o wysokiej i niskiej stronie z programowalnym czasem martwym. Tablice zabawkowe wykorzystują zintegrowane półmostkowe układy scalone, które przegrzewają się w ciągu 2 minut jazdy w terenie.

Czułość i selektywność odbiornika radiowego

Kreator różnic: Wysokiej jakości PCBA samochodu RC zawiera oddzielny LNA (wzmacniacz niskoszumowy) przed układem scalonym odbiornika. Zwiększa to wzmocnienie o 15 dB bez pogorszenia współczynnika szumów, umożliwiając kontrolę na odległości ponad 300 metrów.

Różnice w zarządzaniu energią, które mają znaczenie

Stabilność napięcia pod obciążeniem silnika określa, czy PCBA samochodu RC resetuje się podczas gwałtownego przyspieszania.

Wejście baterii i regulacja

Krytyczna różnica: Mikrokontroler PCBA samochodu RC musi pozostawać pod napięciem podczas zgaśnięcia silnika, co powoduje spadek napięcia akumulatora z 8,4 V do 5,0 V na 10 milisekund. Użyj wzmacniacza buck lub dużej baterii kondensatorów (1000 µF low-ESC) na szynie 5 V.

Wydajność BEC (obwód eliminatora akumulatora).

Różnice w układzie i ekranowaniu

PCBA samochodu RC działa wewnątrz plastikowej obudowy z silnikami, przewodami i obracającymi się przekładniami. Hałas jest wszędzie.

Techniki izolacji hałasu

Kreator różnic: Wysokiej jakości PCBA samochodu RC umieszcza sekcję RF na oddzielnej wyspie uziemiającej, połączonej z głównym uziemieniem w jednym punkcie w pobliżu ujemnego zacisku akumulatora.

Umiejscowienie kryształów i oscylatorów

- Trzymaj kryształ 27 MHz (lub TCXO w przypadku 2,4 GHz) co najmniej 15 mm od przewodów silnika

- Brak śladów cyfrowych przebiegających pod kryształem

- Pierścień ochronny wokół oscylatora (ścieg co 2 mm)

- Kondensatory obciążeniowe dopasowane do specyfikacji kryształu (±5 pF)

Różnice w oprogramowaniu sprzętowym i pętli sterującej

Sam sprzęt nie robi różnicy. Algorytm sterujący oddziela samochody reagujące od powolnych.

Krzywe przepustnicy i sterowania

Realizacja: MCU PCBA samochodu RC musi obsługiwać pętle PID przy minimum 1 kHz. Pętle 100 Hz powodują zauważalne opóźnienie. Użyj Cortex-M4 lub podobnego ze sprzętowym mnożeniem i akumulacją.

Bezpieczeństwo i telemetria

- Zabezpieczenie przed utratą sygnału-- Ustaw przepustnicę na zero po 0,5 sekundy braku pakietów

- Niski poziom naładowania akumulatora-- Zmniejsz przepustnicę do 50% przy 6,0 V, odetnij przy 5,5 V

- Opcjonalna telemetria-- Napięcie akumulatora, temperatura silnika, RSSI przesłane z powrotem do nadajnika

Wysokiej jakości PCBA samochodu RC implementuje zabezpieczenie przed awarią w sprzęcie (oddzielny komparator), a nie tylko w oprogramowaniu. Jeśli MCU blokuje się, sprzęt ustawia przepustnicę do zera.

Tolerancje produkcyjne i testowanie

Produkcja masowa ujawnia różnice. Wąskie tolerancje zapewniają stałą wydajność.

Krytyczne specyfikacje produkcyjne

Protokół testów funkcjonalnych

Każdy PCBA samochodu RC powinien przejść:

1. Test silnika bez obciążenia-- Prąd < 1A, brak słyszalnego jęku

2. Próba stoiska-- 30A przez 2 sekundy, bez wyłączenia termicznego

3. Test zasięgu-- 100 metrów na otwartej przestrzeni z opuszczoną anteną

4. Test interferencji- Obsługuj 10 płyt jednocześnie, bez kolizji kanałów

Często zadawane pytania - często zadawane pytania dotyczące różnic w PCBA samochodów RC

P1: Dlaczego niektóre projekty PCBA samochodów RC tracą parowanie po wypadku, a inne nie?

A:Różnica polega na obciążeniu mechanicznym oscylatora kwarcowego. Zderzenie, które powoduje nagłe zatrzymanie samochodu, powoduje powstanie impulsu zwalniającego o wartości 200–500 G. Ten szok zmienia częstotliwość rezonansową kryształu kwarcu na dwa sposoby:

Przesunięcie częstotliwości pod wpływem naprężeń mechanicznych-- Kryształowy blank tymczasowo odkształca się pod wpływem siły G, zmieniając jego równoległą częstotliwość rezonansową nawet o 150 ppm. Jeśli PLL odbiornika nie jest w stanie śledzić tego przesunięcia (większość tanich konstrukcji ma zakres przechwytywania 50 ppm), PCBA samochodu RC traci kontrolę i nigdy nie odzyskuje sygnału, ponieważ zdeformowany kryształ ma teraz trwałe przesunięcie.

Mikropęknięcia złącza lutowniczego-- Małe kryształki HC-49S (powszechne w zabawkach RC) mają ciężkie metalowe obudowy. Poniżej 500 G bezwładność obudowy powoduje naprężenia połączeń lutowanych. Mikropęknięcie, które przeszło kontrolę wzrokową, powoduje przerywany kontakt. PCBA samochodu RC włącza się (kryształ działa przy niskich wibracjach), ale przestaje działać, gdy tylko silnik wibruje.

Rozwiązanie w jakości PCBA samochodu RC:

- Zamiast kwarcu użyj oscylatora MEMS (SiTime lub podobnego). Urządzenia MEMS wytrzymują obciążenie 50 000 G i zużywają mniej energii.

- Jeśli kwarc jest obowiązkowy, użyj pakietu ceramicznego 3,2 × 2,5 mm (nie HC-49S) z lutowaniem czteropunktowym.

- Dodaj żywicę epoksydową pod oscylator (0,5 mm koralik na dwóch krawędziach pochłania wstrząsy).

Dobrze zaprojektowana PCBA samochodu RC wytrzymuje wielokrotne upadki na beton z wysokości 1 metra, nie tracąc wiązania. Przetestuj, upuszczając zmontowany samochód 20 razy z wysokości 1 metra, a następnie sprawdzając zasięg. Tanie projekty zawodzą przy upadku 3 lub 4.

P2: W jaki sposób konfiguracja napędu bramki MOSFET wpływa na wydajność PCBA samochodu RC przy częściowym otwarciu przepustnicy?

A:Częściowe otwarcie przepustnicy (cykl pracy 10–40%) to miejsce, w którym większość projektów PCBA samochodów RC ujawnia swoje słabości. Dominują dwa parametry napędu bramy:

Szarża bramkowa i plateau Millera-- Kiedy MOSFET przełącza się przy częściowym otwarciu przepustnicy, spędza więcej czasu w obszarze liniowym (plateau Millera), gdzie Rds(on) nie jest jeszcze osiągnięty. Pełne włączenie tranzystora MOSFET o wysokim całkowitym ładunku bramki (Qg > 50 nC) zajmuje 200–300 ns. Przy 10% przepustnicy (20 kHz PWM, czas włączenia 5 µs) MOSFET jest w pełni wzmocniony tylko przez 4,7 µs. Pozostałe 300 ns w obszarze liniowym rozprasza ciepło jako (I × V). Przy 20 A daje to 20 A × 6 V = 120 W przez 300 ns na cykl – co wystarcza do podniesienia temperatury złącza o 40°C powyżej temperatury otoczenia w 30 sekund.

Wartość rezystora bramki-- Dla uproszczenia konstrukcje PCBA samochodów zabawkowych RC wykorzystują pojedynczy rezystor bramkowy 100 Ω. Stwarza to czasy narastania 500 ns. Wysokiej jakości konstrukcje wykorzystują oddzielne rezystory włączające i wyłączające: 10 Ω włączanie (szybkie) i 100 Ω wyłączanie (wolniej, aby zmniejszyć dzwonienie). Daje to czas narastania 100 ns, radykalnie zmniejszając straty w obszarze liniowym.

Różnica pomiaru-- Przetestuj, uruchamiając PCBA samochodu RC przy 25% przepustnicy na dynamometrze przez 10 minut. Zły projekt pokaże temperaturę silnika 90°C, a obudowę MOSFET 110°C. Wysokiej jakości konstrukcja (tranzystory MOSFET o niskiej wartości Qg, oddzielne rezystory bramkowe) umożliwiają pracę silnika w temperaturze 60°C, a MOSFET w temperaturze 70°C. Coolerboard wytrzymuje 5 razy dłużej.

P3: Jaka jest różnica w konstrukcji anteny pomiędzy 100-metrową płytką PCBA samochodu RC a wersją 300-metrową?

A:Trzy elementy konstrukcji anteny tworzą różnicę 200 metrów przy użyciu tej samej mocy nadajnika 2,4 GHz (prawny limit 100 mW):

Typ i wydajność anteny-- Antena śledząca PCB (odwrócona F) na standardowej płytce FR-4 o grubości 1,6 mm osiąga wydajność 40-50% (zysk -3 do -4 dBi). Ta sama płytka PCBA samochodu RC z zewnętrznym monopolem 1/4 fali (przewód 31 mm) osiąga wydajność 70–80% (-1,5 dBi). Antena z chipem ceramicznym (np. Johanson 2450AT18) ze dostrojoną siecią dopasowującą osiąga sprawność 60–65%. Dla zasięgu 300 metrów użyj anteny jednobiegunowej umieszczonej pionowo (nie zwiniętej wewnątrz obudowy).

Rozmiar płaszczyzny podłoża-- Płaszczyzna uziemienia anteny (przeciwwaga) musi mieć długość co najmniej λ/4 (31 mm). Wysokiej jakości projekty PCBA samochodów RC rezerwują solidny obszar podłoża o wymiarach 35 × 40 mm pod sekcją RF. Tablice zabawkowe umieszczają antenę w pobliżu akumulatora lub silnika, zmniejszając efektywną płaszczyznę uziemienia do 15 mm. Spowoduje to rozstrojenie anteny do 2,45 GHz – rzeczywisty rezonans przesuwa się do 2,6 GHz, tracąc 10 dB na czułości.

Impedancja linii zasilającej-- Antena jednobiegunowa wymaga linii transmisyjnej o rezystancji 50 Ω od układu scalonego RF do punktu zasilania anteny. Oznacza to ścieżkę o szerokości 1,5 mm na FR-4 (mikropasek) o grubości 1,6 mm z ciągłą płaszczyzną podłoża pod spodem. Wysokiej jakości PCBA samochodu RC wykorzystuje ślad 50 Ω z przelotkami uziemiającymi po obu stronach. Tablice zabawkowe kierują antenę przez ścieżkę o długości 10 mm i średnicy 0,3 mm (120 Ω) ze szczelinami w płaszczyźnie uziemienia, tworząc niedopasowanie impedancji, które odzwierciedla 40% transmitowanej mocy.

Weryfikacja-- Poproś dostawcę PCBA o wykres Smitha przedstawiający impedancję anteny przy 2,45 GHz. Dobra konstrukcja pokazuje 50 Ω ± 5 Ω. Zły projekt pokazuje 30 Ω lub 80 Ω. Ten pojedynczy pomiar przewiduje różnicę zasięgu dokładniej niż jakakolwiek symulacja.

Tabela porównawcza - PCBA zabawki i hobbystycznego samochodu RC

W doskonałej PCBA samochodu RC nie chodzi o drogie komponenty. Chodzi o prawidłowy napęd bramki, odpowiednią konstrukcję anteny, sprzęt odporny na awarie i wąskie tolerancje produkcyjne. Skoncentruj się na stratach przełączania MOSFET i rozmiarze płaszczyzny uziemienia RF – te dwa obszary powodują najbardziej zauważalną różnicę w rzeczywistej jeździe.
