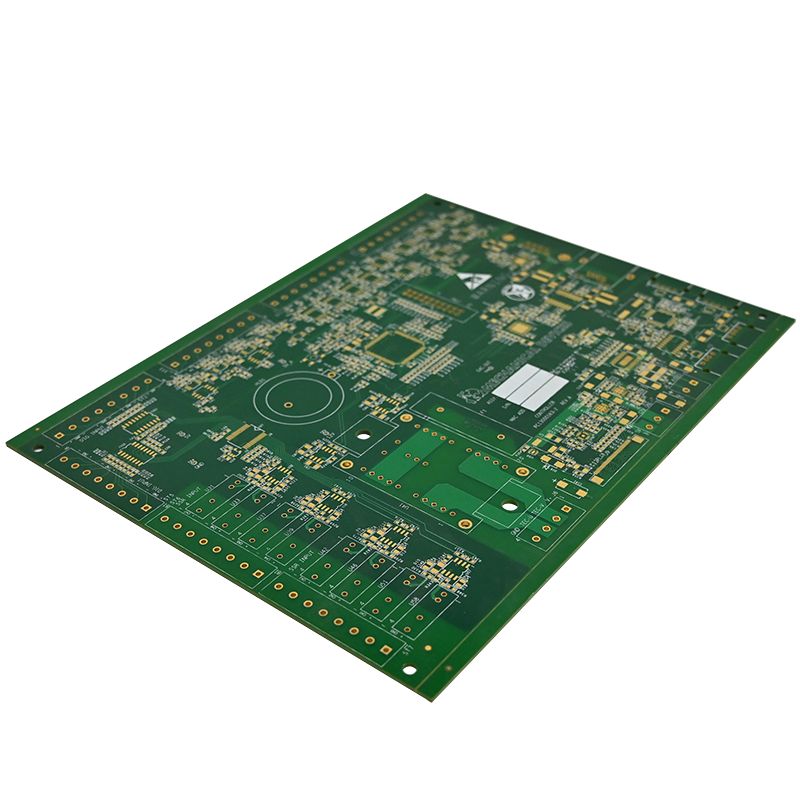

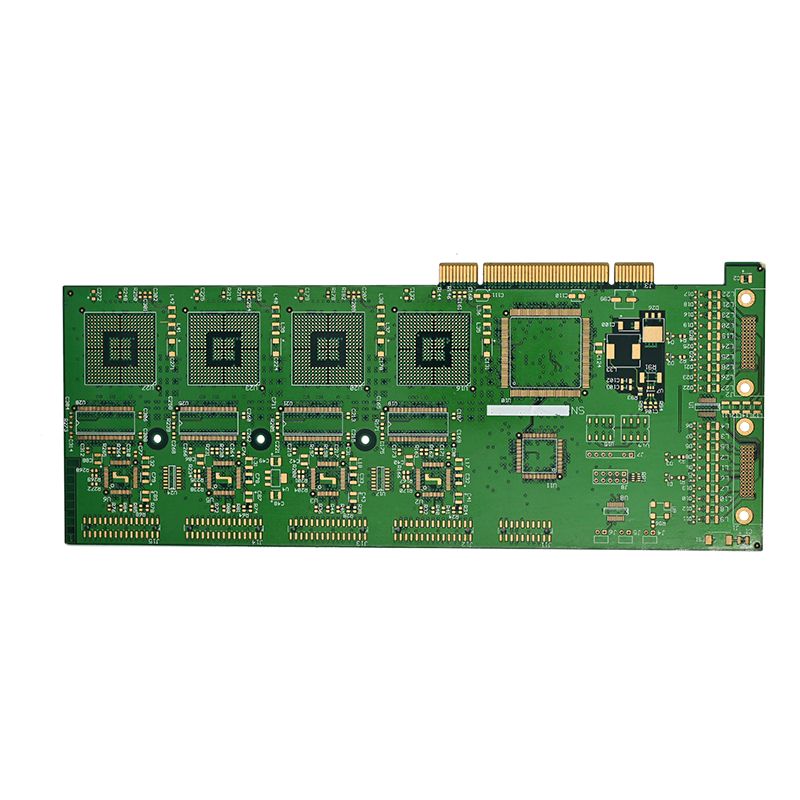

PCBA robota lutowniczego

Podstawowe cechy techniczne

1. Zaawansowana kontrola ruchu

Integracja kinematyki odwrotnej: wykorzystuje metody parametrów D-H do płynnego mapowania pomiędzy zmiennymi połączonymi i pozycjami efektorów końcowych.

Płynne planowanie trajektorii: Zaawansowane algorytmy interpolacji optymalizują krzywe prędkości, zapewniając płynne przejścia w spoinach falistych lub segmentowych, unikając jednocześnie osobliwości.

Współpraca wieloosiowa: Obsługuje zsynchronizowane sterowanie wieloma złączami w przypadku złożonych ścieżek spawania z błędem dokładności sterowania w granicach ± ​​0,05 mm.

2. Dostosowanie procesu spawania

Dostrajanie parametrów w czasie rzeczywistym: dynamicznie dostosowuje prędkość podawania drutu, prąd i napięcie w oparciu o sygnały sprzężenia zwrotnego łuku.

Optymalizacja ścieżki segmentowej: Specjalna obsługa sekcji przejściowych w spoinach falistych, aby zapewnić spójność ściegu i integralność złącza.

3. Niezawodność na poziomie przemysłowym

Architektura przeciwzakłóceniowa: Specjalistyczny układ do izolowania szumów spawalniczych dużej mocy od wrażliwych obwodów logicznych.

Protokoły komunikacyjne: Gotowe do użycia interfejsy do integracji EtherCAT, Profinet i PLC.

Doskonałość produkcji

Jak zaprojektować PCBA robota lutowniczego

Zaprojektowanie wysokowydajnego robota lutowniczego PCBA wymaga wszechstronnego uwzględnienia wielu wymiarów, od planowania architektury systemu po produkcję sprzętu, kontrolę oprogramowania i ostateczną weryfikację. Poniżej szczegółowo opisano kluczowe punkty konstrukcyjne zapewniające, że produkt spełnia surowe wymagania scenariuszy spawania przemysłowego.

1. Architektura systemu i planowanie funkcjonalne

Robot lutowniczy PCBA musi zapewnić płynną integrację wielu modułów funkcjonalnych, obejmujących sterowanie ruchem, zarządzanie mocą spawania, interfejsy czujników i moduły komunikacyjne, aby utworzyć stabilny i wydajny system sterowania.

Sekcja kontroli ruchu: Obsługuje wieloosiowe wspólne planowanie trajektorii (takie jak sterowanie 4-DOF w kartezjańskim układzie współrzędnych) i przekształca ścieżkę efektora końcowego uchwytu spawalniczego na polecenia dotyczące kąta złącza za pomocą algorytmu kinematyki odwrotnej, zapewniając precyzję trajektorii spawania.

Sekcja procesu spawania: umożliwia dostosowanie parametrów spawania w czasie rzeczywistym w zależności od różnych materiałów spawalniczych i typów połączeń. Na przykład w przypadku spoin falistych stosuje się sterowanie segmentowe (takie jak sekcje przejściowe łączące odcinki proste), aby uniknąć defektów spawalniczych i zapewnić stabilność spawania.

Interfejs komunikacyjny: Rezerwuje interfejsy komunikacyjne klasy przemysłowej, takie jak EtherCAT lub Profinet, które mogą realizować efektywną interakcję danych z komputerami nadrzędnymi lub sterownikami PLC, ułatwiając zintegrowane sterowanie całą linią produkcyjną.

2. Projektowanie sprzętu i produkcja PCBA

Biorąc PCBA za rdzeń, projekt sprzętu jest zgodny z zasadami wysokiej niezawodności, silnego przeciwdziałania zakłóceniom i wysokiej precyzji oraz ściśle kontroluje każde ogniwo procesu produkcyjnego, aby zapewnić jakość produktu.

Faza projektowania PCB: Przeprowadź weryfikację racjonalności układu obwodu za pomocą technologii symulacyjnej, koncentrując się na kontrolowaniu dokładności obwodu (błąd w granicach ± ​​0,05 mm) i niezawodności połączeń międzywarstwowych, aby uniknąć zakłóceń sygnału.

Wybór komponentów: Wszystkie kluczowe komponenty (takie jak mikrokontrolery, chipy sterowników zasilania) wykorzystują produkty klasy przemysłowej i przechodzą rygorystyczną kontrolę dostawców i kontrolę materiałów przychodzących, aby zapewnić stabilną pracę w trudnych warunkach przemysłowych.

Proces produkcyjny: Cały proces obejmuje przygotowanie materiału (błąd wymiarowy w granicach ± ​​0,1 mm), wiercenie laserowe (dokładność mikrootworów poniżej 0,2 mm), miedziowanie, trawienie fotochemiczne, drukowanie maski lutowniczej itp., aby zapewnić integralność obwodu i możliwość dostosowania do środowiska.

Proces lutowania: Połącz umieszczanie SMT (takie jak precyzyjne komponenty w opakowaniu 0402/0201) z wprowadzaniem DIP (w przypadku urządzeń o dużej mocy) i korzystaj z technologii lutowania rozpływowego i lutowania na fali, aby zapewnić niezawodność połączenia komponentów; na koniec usuń resztkowy topnik w procesie czyszczenia, aby poprawić stabilność produktu.

3. Kontrola oprogramowania i wdrażanie algorytmów

System oprogramowania robota lutowniczego PCBA realizuje głęboką integrację sterowania ruchem i procesem spawania oraz wykorzystuje algorytmy o wysokiej wydajności, aby zapewnić precyzję i wydajność spawania.

Rozwiązanie z odwrotną kinematyką: Użyj metody parametrów D-H, aby ustalić zależność mapowania między zmiennymi złącza a położeniem efektora końcowego i przetwórz ścieżkę spawania w segmentach (takich jak segmenty przejściowe i proste segmenty spoin falistych), aby zapewnić ciągłość i płynność ruchu.

Algorytm planowania trajektorii: generuj gładkie ścieżki ruchu złącza, unikaj pojedynczych punktów w procesie ruchu i optymalizuj krzywą prędkości poprzez algorytm interpolacji, aby zmniejszyć błędy spawania spowodowane mutacją ruchu.

Regulacja parametrów w czasie rzeczywistym: Na podstawie sygnałów zwrotnych (takich jak napięcie łuku, przebieg prądu) dynamicznie dostosowuje prędkość podawania drutu i prąd spawania, aby dostosować się do zmian warunków spawania i zapewnić stałą jakość spawania.

O UNIXPLORE: Twój niezawodny partner PCBA

Nasza historia

Założona w 2011 roku firma Unixplore Electronics Co., Ltd koncentruje się na świadczeniu kompleksowych usług kontraktowej produkcji elektroniki pod klucz, obejmujących projektowanie i produkcję PCB i PCBA, zakup części, montaż SMT i DIP, programowanie, testowanie funkcjonalne, powlekanie konforemne, budowę pudeł, montaż wiązek przewodów i kabli, montaż gotowych produktów, pakowanie itp. Nasze produkty są szeroko stosowane w sprzęcie gospodarstwa domowego, motoryzacji, systemach bezpieczeństwa, elektronice użytkowej, kontroli przemysłowej, sprzęcie medycznym, opiece zdrowotnej, inteligentnym domu, wojsku, lotnictwie i innych pola.

Pola aplikacji

Sprzęt gospodarstwa domowego · Sterowanie przemysłowe · Samochody · Elektronika użytkowa · Sprzęt medyczny · System zabezpieczeń · Opieka zdrowotna · Oświetlenie LED

Siła naszej fabryki

Zdolność produkcyjna: Roczna zdolność produkcyjna ponad 1 500 000 PCBA i 150 000 zestawów gotowych produktów, które mogą zaspokoić potrzeby zarówno dużych, jak i małych partii zamówień.

Koncepcja współpracy: Zaangażowana w nawiązywanie długoterminowych, konstruktywnych relacji kooperacyjnych z klientami na całym świecie, koncentrując się na poprawie jakości i optymalizacji kosztów oraz przestrzegając zasady „najlepszej jakości, szybszej dostawy, niższych kosztów, bez ryzyka”.

Elastyczność zamówień: Akceptuj zamówienia w małych ilościach, bez ograniczeń MOQ i w pełni obsługuj niestandardowe potrzeby klientów.

Nasz certyfikat

Nasza działalność została potwierdzona certyfikatami ISO 9001:2015 i IPC-610E, ściśle wdrażając międzynarodowy system zarządzania jakością, aby zapewnić, że każdy produkt spełnia wysokie standardy jakości.

Sprzęt produkcyjny

Posiadamy własną fabrykę o powierzchni ponad 3000 metrów kwadratowych, wyposażoną w profesjonalny sprzęt do produkcji i testowania, aby zapewnić silne wsparcie dla jakości produktu:

Zespół badawczo-rozwojowy: 20 profesjonalnych inżynierów badawczo-rozwojowych zapewniających wsparcie techniczne w zakresie niestandardowych projektów i optymalizacji produktów.

Linie produkcyjne: 6 linii produkcyjnych SMT, 4 linie montażowe DIP, 2 linie montażowe wyrobów gotowych, realizujących wydajną i zautomatyzowaną produkcję.

Sprzęt do testowania: 2 pomieszczenia do testowania starzenia, 2 pomieszczenia do testowania wysokich i niskich temperatur oraz różnorodne zaawansowane przyrządy testujące, które mogą przeprowadzać różne testy stabilności, niezawodności i funkcjonalności na PCBA.

Kluczowe wyposażenie: szybka maszyna Yamaha SMT SMT, maszyna do lutowania rozpływowego w 10 strefach temperaturowych, maszyna do lutowania rozpływowego w 9 strefach temperaturowych itp., zapewniające precyzję i wydajność produkcji.

Zaproszenie do współpracy

Serdecznie witamy zamówienia na PCBA ODM/OEM i gotowe produkty elektroniczne. Niezależnie od tego, czy masz niestandardowe projekty montażu elektronicznego, czy potrzebujesz profesjonalnych usług produkcyjnych PCBA, skontaktuj się z nami już dziś, a zapewnimy Ci wysokiej jakości, wydajne i opłacalne rozwiązania.
