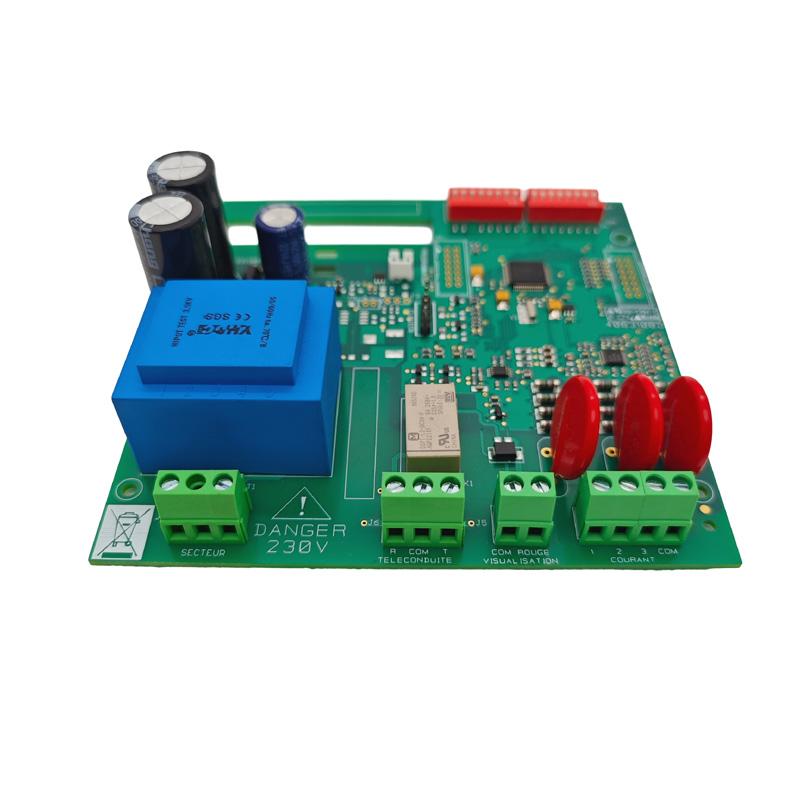

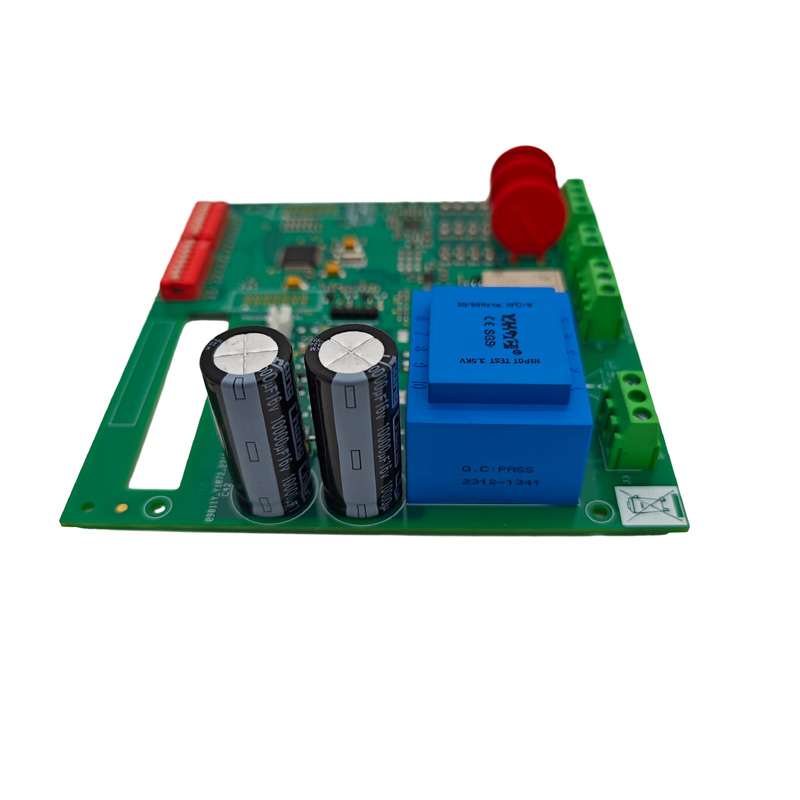

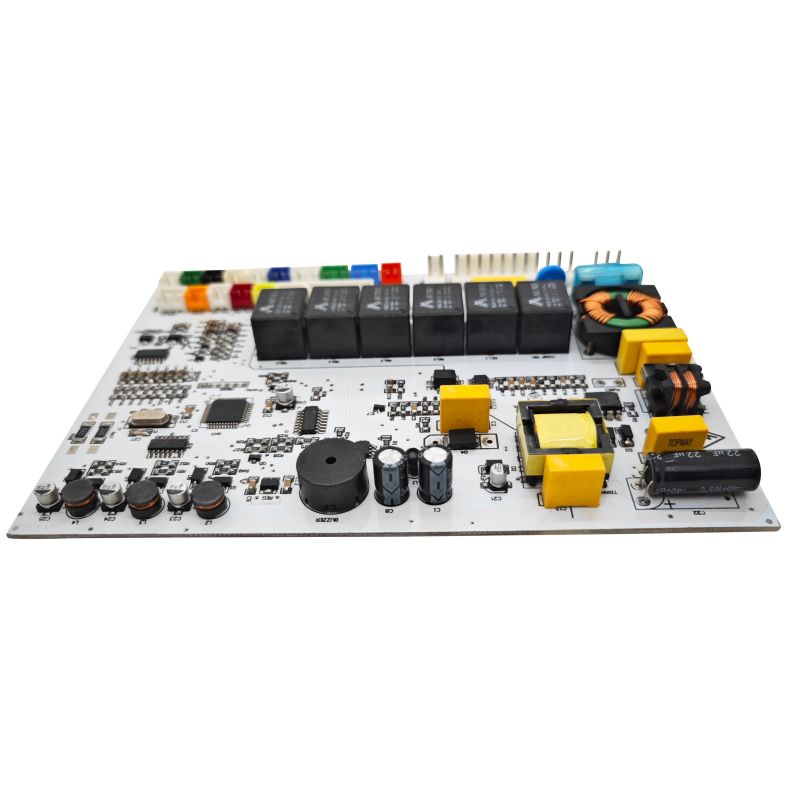

Sonar wędkarski PCBA

System sonaru wędkarskiego (lokalizator ryb) to podstawowy element elektroniczny morskiego sprzętu do wykrywania, szeroko stosowany w połowach rekreacyjnych, rybołówstwie komercyjnym i eksploracji podwodnej. Jako profesjonalny dostawca usług produkcyjnych PCBA, oferujemy kompleksowe rozwiązania od projektu po montaż gotowego produktu, zapewniając niezawodne działanie w trudnych warunkach morskich charakteryzujących się mgłą solną, wysoką wilgotnością i ekstremalnymi wahaniami temperatury.

Dwa podstawowe zespoły sonaru wędkarskiego PCBA

System sonaru składa się z dwóch zespołów elektronicznych, każdy z wyraźnie różnymi wymaganiami PCBA:

PCBA wyświetlacza/procesora

• Przetwarzanie sygnału sonarowego – konwersja echa zwrotnego na obrazy cyfrowe

• Integracja nawigacji GPS – łączenie danych o pozycji z odczytami sonaru

• Sterowanie wyświetlaczem – sterowanie wyjściem LCD lub ekranem dotykowym

• Interakcja z interfejsem użytkownika – przycisk odczytu lub wprowadzanie dotykowe

Przetwornik PCBA

1. Generowanie impulsów – tworzenie impulsów wysokiego napięcia (±40V do ±100V) przy częstotliwościach sonaru

2. Odbiór echa – wzmacnianie i kondycjonowanie słabych sygnałów powrotnych (zakres mikrowoltów)

3. Przełączanie nadawania/odbioru – szybkie przełączanie pomiędzy trybami nadawania i odbioru

4. Dopasowanie impedancyjne – dopasowanie charakterystyki kabla i przetwornika

Nowoczesny trend produkcyjny: Wysokiej klasy przetworniki wędkarskie wykorzystują obecnie technologię SMT, a maszyny typu pick-and-place montują elementy piezoelektryczne bezpośrednio na PCBA, zastępując ręczne pozycjonowanie kryształów ceramicznych, co zapewnia lepszą dokładność i niższe koszty.

Podstawowe specyfikacje techniczne

Dostępne konfiguracje

• Pojedyncza częstotliwość, pojedyncza wiązka: 38 kHz, 50 kHz, 200 kHz przy 1 kW

• Podwójna częstotliwość, pojedyncza wiązka: 38/200 kHz lub 50/200 kHz (wspólna dla wędkarzy)

• Wysoka moc: komercyjna konfiguracja głębokowodna o mocy 4 kW

Specyfikacje fizyczne PCBA

Sześć kluczowych zagadnień projektowych

1. Integralność sygnału – zapewnienie dokładności wykrywania

Częstotliwości sonaru wahają się od 50 kHz do ponad 900 kHz. Układ PCBA bezpośrednio wpływa na zasięg i dokładność wykrywania:

• Ścieżki kontrolowane impedancją: 50 Ω lub 75 Ω typowo dla kabli przetwornika

• Dopasowane długości ścieżek: w przypadku przetworników z układem fazowanym wszystkie ścieżki elementów muszą mieć identyczną długość elektryczną

• Pierścienie ochronne: Czułe wejścia analogowe surround z uziemionymi ścieżkami, aby odrzucić szumy

• Oddzielne masy analogowe/cyfrowe: Podłącz w pojedynczym punkcie gwiazdy w pobliżu wejścia zasilania

2. Ochrona przed wilgocią – współczynnik niezawodności nr 1

Środowisko morskie naraża PCBA na działanie mgły solnej, kondensacji i bezpośredniego zanurzenia. Powłoka konforemna nie podlega negocjacjom:

Docelowe oceny IP:

• Wyświetlacz: minimum IP65 (pyłoszczelny, odporny na zachlapania wodą)

• Zespół przetwornika: minimum IP68 (odporny na zanurzenie do głębokości 1 m)

3. Przełączanie nadawania/odbioru (T/R) – ochrona czułego odbiornika

Przetwornik sonaru nie może jednocześnie nadawać i odbierać. PCBA musi zawierać przełącznik T/R, który chroni czuły wzmacniacz niskoszumowy (LNA) przed impulsem nadawczym wysokiego napięcia:

• Ochrona trójwarstwowa: obwód przerywacza + zaciskanie napięcia + rezystancja szeregowa

• Czas reakcji: <10 μs (głębokość 1 stopy w płytkiej wodzie = 2 μs w obie strony)

• Stopień ochrony odbiornika: Wytrzymuje wartości szczytowe ±100 V na wejściu ±5 V

4. Projekt wzmacniacza mocy

Zwiększa sygnał poziomu logicznego MCU (5 V) do napięcia wymaganego do sterowania przetwornikiem:

5. Łańcuch odbiornika – wzmocnienie i filtracja

Echa zwrotne są wyjątkowo słabe (miliwolty lub mikrowolty). Łańcuch odbiornika wymaga dużego wzmocnienia przy niskim poziomie szumów:

6. Projekt zasilacza

Generuje wiele czystych szyn napięciowych z pojedynczego wejścia akumulatora morskiego 12 V:

Zalecenie: Należy stosować oddzielne regulatory przełączające dla szyn cyfrowych i analogowych. Użyj LDO po przełączeniu konwerterów, aby uzyskać najczystszą moc w łańcuchu odbiornika.

Zasady niezawodności układu PCBA

Przewodnik po wyborze materiałów

Wymagania dotyczące testowania produkcji

Kwalifikacja środowiskowa (standard produktu komercyjnego)

Często zadawane pytania

P1: Sztywna FR4 czy elastyczna płytka PCB do montażu przetwornika?

Obydwa są wykonalne; wybór wpływa na wydajność i niezawodność:

• Sztywny FR4: Najlepszy do prostych jednoelementowych przetworników, konstrukcji o niskiej częstotliwości (50–83 kHz). Niższy koszt, łatwiejsza produkcja, ale nie dopasowuje się do zakrzywionych kształtów kadłuba.

• Elastyczna płytka drukowana: najlepsza do układów fazowanych, wysokiej częstotliwości (200 kHz+) i zakrzywionych obudów. Dopasowuje się do skomplikowanych kształtów, zmniejsza rozmiar obudowy, ale zwiększa koszt.

Trend w branży: echosondy klasy premium wykorzystują obecnie elastyczne płytki PCBA z elementami piezoelektrycznymi SMT, umożliwiając precyzyjne pozycjonowanie dziesiątek małych elementów przetwornika w zakrzywionych lub liniowych układach w celu kształtowania wiązki sonaru.

P2: Jak chronić przedwzmacniacz odbiornika przed impulsem nadawczym wysokiego napięcia?

Użyj trójwarstwowego schematu ochrony:

1. Obwód przerywacza: tranzystory MOSFET lub diody PIN połączone szeregowo z wejściem odbiornika – wyłączają się podczas nadawania

2. Mocowanie napięcia: Zacisk diod Schottky'ego lub Zenera back-to-back do ± 5 V lub ± 10 V

3. Rezystancja szeregowa: rezystor 100 Ω do 1 kΩ pomiędzy przełącznikiem T/R a wejściem LNA ogranicza prąd w warunkach awarii

P3: Co powoduje przerywane sygnały sonaru lub echa duchów?

Często można je powiązać z wadami projektowymi lub montażowymi PCBA:

1. Wnikanie wilgoci na złącze → Zalać złącze złącza, użyć uszczelnionych złączek

2. Pęknięte złącza lutownicze na elementach SMT → Użyj elastycznej płytki drukowanej, dodaj podsypkę epoksydową

3. Niewystarczające oddzielenie na szynach zasilających → Dodaj kondensator zbiorczy 1000μF, oddzielne odsprzęgnięcie 100μF+100nF dla szyny LNA

4. Słabe dostrojenie filtra pasmowo-przepustowego → Użyj komponentów z tolerancją 1%, sprawdź za pomocą analizatora sieci

Dlaczego właśnie my – precyzja dopasowana do wymagań PCBA Fishing Sonar

Zbudowaliśmy nasze możliwości specjalnie, aby sprostać wyjątkowym wyzwaniom związanym z produkcją elektroniki morskiej:

1. Dojrzałe procesy ochrony przed wilgocią

Korozja mgły solnej i wnikanie wilgoci to główne wyzwania w środowiskach morskich. Oferujemy opcje powłok akrylowych, silikonowych i uretanowych z selektywnym natryskiwaniem (precyzyjne unikanie obszarów złączy) i znacznikiem fluorescencyjnym UV ułatwiającym kontrolę – spełniając wymagania ochrony IP68 dla zespołów przetworników.

2. Możliwość produkcji elastycznych płytek PCB i materiałów sztywnych

Wysokiej klasy przetworniki wędkarskie coraz częściej wykorzystują elastyczne rozwiązania PCB + elementy piezoelektryczne SMT. Wspieramy produkcję elastycznych płytek PCB (poliimid/PET) i sztywnych płytek elastycznych – umożliwiając precyzyjne pozycjonowanie matrycy, kompatybilność z zakrzywionymi obudowami i zmniejszenie całkowitego rozmiaru.

3. Kompleksowa usługa „pod klucz” – mniejsze koszty ogólne koordynacji

Od produkcji płytek PCB → pozyskiwania komponentów → montażu SMT/DIP → programowania → testów funkcjonalnych → powlekania konforemnego → montażu wiązek przewodów → montażu gotowego produktu – wszystkie procesy są realizowane wewnętrznie, minimalizując koszty koordynacji wielu dostawców i ryzyko związane z jakością.

4. Wszechstronne możliwości testowania i walidacji

Wyposażoni w 2 pomieszczenia do testów starzenia, 2 komory do testów wysoko- i niskotemperaturowych oraz szeroką gamę profesjonalnych przyrządów testujących, możemy wykonać:

• Test w obwodzie (ICT)

• Test cykli termicznych (-40°C do +85°C)

• Próba mgły solnej

• Test szoku temperaturowego

• Testy funkcjonalne (w tym walidacja przełączania T/R, testowanie poziomu szumów)

5. Elastyczna obsługa głośności

Roczna zdolność produkcyjna PCBA przekracza 1,5 miliona sztuk, przy jednoczesnym wsparciu małych serii pilotażowych bez MOQ – płynne przejście od weryfikacji prototypu do produkcji masowej.

Nasze kwalifikacje

• Rok założenia: 2011

• Powierzchnia fabryki: ponad 3000 mkw

• Inżynierowie ds. badań i rozwoju: 20

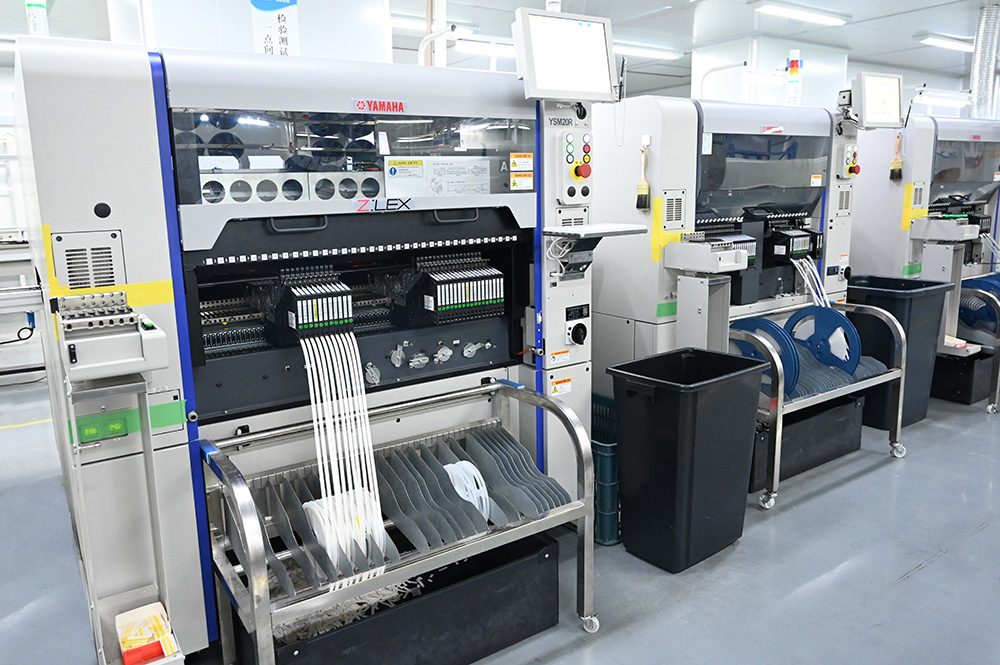

• Linie produkcyjne SMT: 6

• Linie montażowe DIP: 4

• Linie montażowe gotowych produktów: 2

• System Jakości: Certyfikat ISO 9001:2015, zgodny z IPC-610E

• Rynki eksportowe: Ameryka Północna, Ameryka Południowa, Europa, Azja, Oceania
