Co to jest lutowanie rozpływowe azotem i dlaczego warto je rozważyć?
Reflow azot zastępuje standardowe powietrze w piekarniku 99,9% czystym N₂. Brak tlenu zapobiega tworzeniu się tlenków na paście lutowniczej i przewodach komponentów.
Porównanie procesów
Parametr Standardowy przepływ powietrza Wypływ azotu (N₂)Różnica Poziom tlenu 20,9%< 1000 ppm (0,1%) 200× mniej O₂Kąt zwilżania25–35°10–15°2× lepsze zwilżanie Pustki w podkładkach termicznych 15–25% powierzchni 5–10% powierzchni 50–70% redukcji Zagłówek w poduszce defekty0,5--2%< 0,05%10× mniej Kulki lutowniczeWidoczneBrakPłyty czyszczące

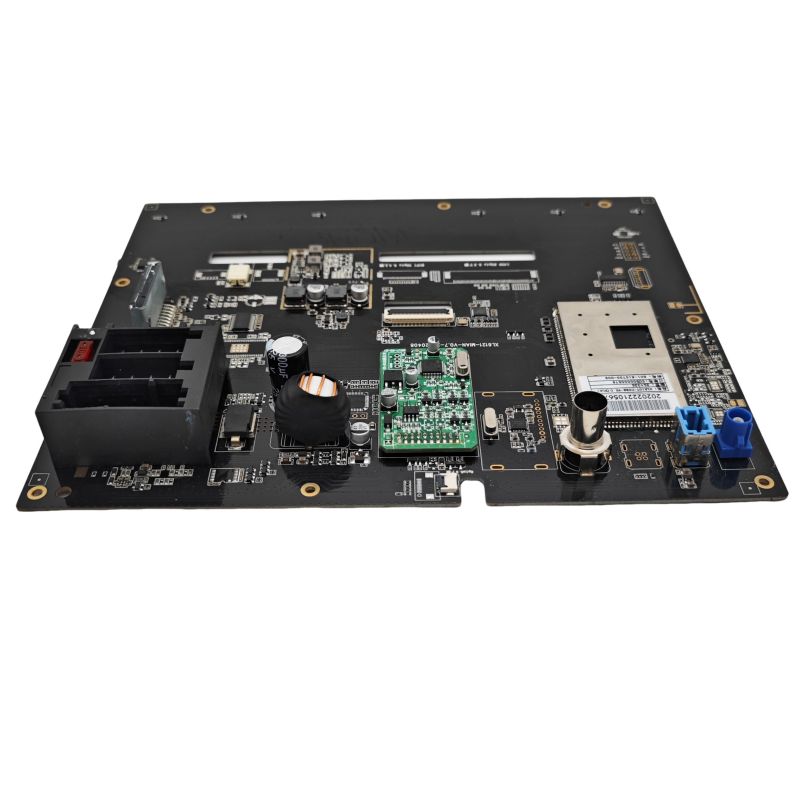

Problem utleniania na PCBA robota przemysłowego
Robot przemysłowy PCBA często wykorzystuje duże podkładki termiczne (odsłonięta miedź) pod tranzystorami MOSFET, sterownikami bramek i układami scalonymi zarządzania energią. Podkładki te szybko się utleniają podczas przepływu powietrza, zapobiegając całkowitemu zwilżeniu lutu. W rezultacie powstają puste przestrzenie, które zatrzymują ciepło i powodują awarie pola po ponad 1000 godzinach pracy.
Gdzie przepływ azotu zapewnia wyraźną wartość
Nie każdy robot przemysłowy PCBA odnosi takie same korzyści. Azot ma sens w określonych scenariuszach.

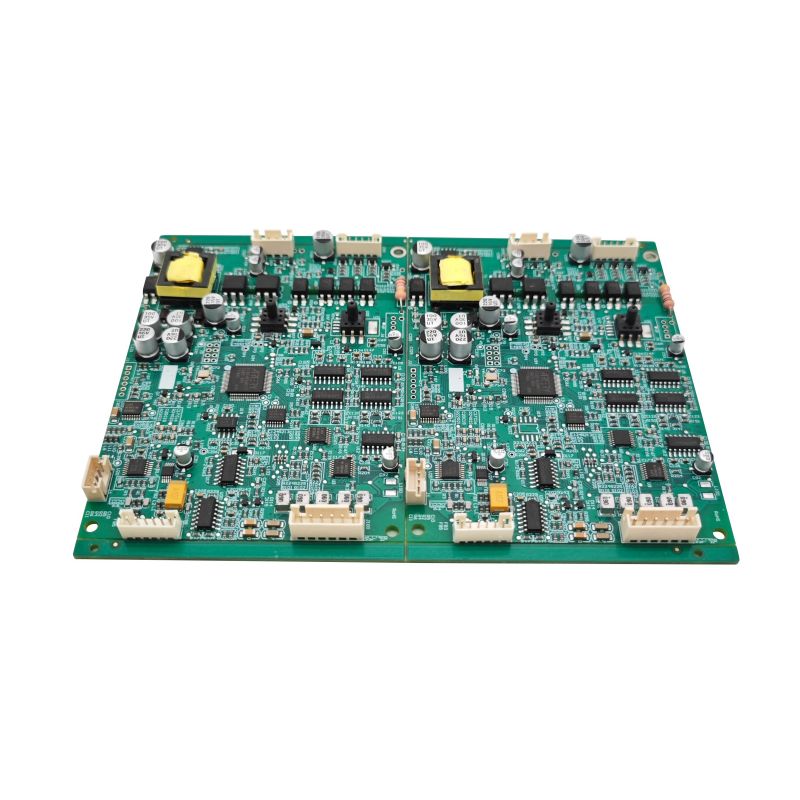

Duże obszary miedzi i ciężkie komponenty
Funkcja płyty Ryzyko przepływu powietrza Korzyści dla azotu Podkładka termiczna 10×10 mm > 30% pustych przestrzeni, gorące punkty < 8% pustych przestrzeni, jednolita Płyta ponad 20 warstwowa (gruba) Nierównomierne nagrzewanie pomiędzy warstwami Lepsze przenoszenie ciepła poprzez zwilżanie Duże złącza (ponad 40 pinów) Wady typu head-in-poduszka 100% formowania połączeń Moduły IBT (napędy silników robotów) Utlenianie podczas długiego namaczania Czyste powierzchnie
Dane ze świata rzeczywistego: W sześcioosiowym sterowniku robota PCBA z 12 tranzystorami MOSFET mocy na jednej płytce przepływ azotu zmniejszył zwrot pola z 3,2% do 0,4% w ciągu 24 miesięcy. Główny tryb awarii – puste przestrzenie w podkładce termicznej powodujące przegrzanie – spadł o 87%.
Ślady niskiego napięcia i wysokiego prądu
PCBA robota przemysłowego do serwonapędów przenosi 30-80A na warstwach wewnętrznych. Pustki pod rezystorami wykrywającymi prąd (0,5 mΩ, pakiet 2512) powodują zmiany rezystancji, które zakłócają odczyty momentu obrotowego.
Składnik wykrywający prąd Odchylenie wypływu powietrza Odchylenie wypływu azotu 4-zaciskowy bocznik (2512) ± 8% z powodu pustej przestrzeni ± 1,5% Wzrost temperatury rezystora wykrywającego 15°C 5° C Dryft kalibracji po 500 cyklach 12% 2%
Tam, gdzie przepływ azotu jest niepotrzebny
Azot zwiększa koszty (modyfikacja piekarnika + zużycie gazu = 0,08–0,12 USD na PCBA). Nie używaj go w takich przypadkach.
Małe płyty o niskiej masie termicznej
ScenariuszAzot nie jest potrzebnyJednostronny, < 50 komponentów Refluks powietrza wytwarza < 8% pustych przestrzeniWszystkie małe opakowania (0402, QFN 3×3)Bez dużych podkładek termicznych Bezołowiowy SAC305 bez wrażliwych części Standardowy topnik obsługuje przepływ powietrza Prototypowanie w małych ilościach (< 100 płytek)Koszt konfiguracji nieuzasadniony
Płyty wykorzystujące strumień o wysokiej aktywności
Niektóre topniki no-clean (np. Senju M705-GRN360-K2-V) zawierają aktywatory, które skutecznie działają w powietrzu do 240°C. Azot nie przynosi wymiernych korzyści. Sprawdź arkusz danych topnika pod kątem wrażliwości na tlen.
Parametry implementacyjne PCBA robota przemysłowego
Jeśli zdecydujesz się na użycie azotu, zastosuj te konkretne ustawienia.
Profil piekarnika pod azotem
StrefaTemperaturaCzasO₂ DoceloweRozgrzewanie wstępne150–180°C60–90 s<5000 ppmMoczenie180–210°C60–90 s<2000 ppmSzczyt ponownego przepływu (SAC305)240–250°C30–60 s<1000 ppmChłodzenie – rampa 5°C/s---Brak wymagań
Krytyczny: Utrzymuj O₂ poniżej 1000 ppm podczas szczytowego przepływu. Powyżej 1500 ppm korzyść znika – puste przestrzenie powracają do poziomu przepływu powietrza.
Natężenie przepływu i czystość azotu
Parametr ZalecenieCzystość Minimum 99,9% (stopień 3,0) Punkt rosy -40°C lub mniej Przepływ 15-25 m³/godz. (typowy piec 6-strefowy)
Kosztorys: W przypadku typowej PCBA robota przemysłowego o wymiarach 100 × 150 mm azot dodaje 0,10 dolara na płytkę przy objętości 10 000 sztuk. Przy wolumenie 100 000 koszt spada do 0,04 USD za płytkę.
Testowanie w celu sprawdzenia korzyści związanych z azotem
Zanim zdecydujesz się na azot w PCBA swojego robota przemysłowego, przeprowadź te dwa testy.
Porównanie pustek (prześwietlenie)
1. Rozpuść 20 desek w powietrzu, 20 desek w azocie
2. Prześwietl każdą deskę pod kątem 0° i 45°
3. Zmierz pusty obszar pod największą podkładką termiczną (np. układ scalony sterownika silnika)
4. Kryterium pozytywne dla uzasadnienia azotem: Redukcja pustek > 50% w porównaniu z powietrzem
Test przekroju i ścinania
TestAir Reflow Wynik Docelowy azot Grubość IMC (międzymetaliczna) 1–3 µm nierówna 2–4 µm jednorodna Średnica pustej przestrzeni> 200 µm zwykła < 100 µm rzadka Wytrzymałość na ścinanie kulki (0,5 mm BGA) 800–1000 gf1100–1300 gf
Często zadawane pytania — często zadawane pytania dotyczące przepływu azotu w PCBA robotów przemysłowych
P1: Czy rozpływ azotu poprawia niezawodność połączeń lutowniczych PCBA robotów przemysłowych narażonych na wibracje?
A:Tak, ale tylko w przypadku określonych mechanizmów awarii. Roboty przemysłowe doświadczają wibracji o wartości 5–50 Grms powodowanych przez serwomotory i skrzynie biegów. Dwie awarie związane z wibracjami ulegają poprawie dzięki azotowi:
Mikcja Kirkendalla-- Podczas ponownego przepływu powietrza wzrost międzymetali miedzi i cyny (IMC) jest nieregularny, tworząc mikroskopijne puste przestrzenie na granicy faz. Pod wpływem wibracji puste przestrzenie zlewają się i pękają po 5000–10 000 godzin. Reflow azotu wytwarza jednorodną warstwę IMC (warstwa Cu₆Sn₅) bez pustych przestrzeni. Testy wibracyjne (20 Grm, 10-2000 Hz, 100 godzin) wykazały, że złącza azotowe wytrzymują 3 razy dłużej.
Zmęczenie lutu w pobliżu ciężkich elementów-- Duże transformatory (15×15 mm) na PCBA robota przemysłowego podlegają zróżnicowanej rozszerzalności cieplnej podczas nagrzewania robota (25°C do 85°C). Podczas przepływu powietrza puste przestrzenie skupiają się pod narożnikami elementów, gdzie naprężenia są największe. Pustki te pełnią rolę miejsc inicjacji pęknięć. Dzięki azotowi spoiny pozbawione pustych przestrzeni równomiernie rozkładają naprężenia.
Poprawa ilościowa-- Przyspieszone testy trwałości (szok termiczny od -40°C do +125°C, 1000 cykli + jednoczesne wibracje) wykazują:
- Złącza przepływu powietrza: 12% pęknięć lub uszkodzeń
- Złącza rozpływowe azotu: popękane w 1,5%.
Jednakżeazot nie naprawia źle zaprojektowanej geometrii podkładki ani nieprawidłowych otworów szablonu. Zawsze najpierw je optymalizuj, a następnie dodawaj azot.
P2: Jaki procent pustych przestrzeni jest akceptowalny dla stopni mocy PCBA robotów przemysłowych i czy azot może to osiągnąć?
A:W przypadku stopni mocy PCBA robotów przemysłowych (napędy silników, tranzystory IGBT, MOSFET) dopuszczalne puste przestrzenie zależą od obciążenia termicznego. Istnieją trzy poziomy:
Poziom 1 — Wysoka moc (ciągła > 20 A na FET)
Dopuszczalna powierzchnia pustych przestrzeni: < 5%. Średnica pojedynczej pustej przestrzeni: < 0,2 mm. Można to osiągnąć jedynie przy przepływie azotu (1000 ppm O₂) i przepływie próżniowym (opcjonalnie). Bez azotu typowe puste przestrzenie wynoszą 15–25%.
Poziom 2 — średnia moc (szczytowa 10–20 A, przerywana)
Dopuszczalna powierzchnia pustych przestrzeni: < 10%. Brak pojedynczej pustej przestrzeni > 0,5 mm. Ponowny przepływ azotu konsekwentnie pozwala uzyskać 5–8% pustych przestrzeni. Ponowny przepływ powietrza wytwarza 12–18% — często marginalnie, ale mija, jeśli pozwala na to symulacja termiczna.
Poziom 3 — niska moc (< 5 A, układy scalone sygnałowe)
Dopuszczalna powierzchnia pustych przestrzeni: < 25%. Pustki mają minimalny wpływ termiczny. Azot jest niepotrzebny. Wystarczy dopływ powietrza.
Czy azot może osiągnąć poziom 1 bez próżni?Nie – sam azot osiąga 5–8% minimalnych pustych przestrzeni z powodu uwięzionych gazów topnikowych. W przypadku pustych przestrzeni poniżej 5% (krytycznych dla tranzystorów MOSFET SiC lub urządzeń GaN) potrzebny jest przepływ próżniowy (usuwa gazy po stopieniu lutowia). Azot + próżnia pozwala uzyskać 1-3% pustych przestrzeni.
Protokół testowy PCBA robota przemysłowego: Zmierz puste przestrzenie na 10 deskach. Jeżeli średnia > 15%, dodać azot. Jeśli średnia wynosi 8–15%, a straty mocy < 2 W na element, dopuszczalne jest powietrze. Jeśli wymagane jest < 8%, określić azot i optymalizację szablonu (przelotki w podkładce termicznej w celu uwolnienia strumienia).
P3: Czy mogę przekształcić mój istniejący piec rozpływowy na azot na potrzeby produkcji płytek PCBA za pomocą robota przemysłowego?
A:Tak, ale z trzema niezbywalnymi modyfikacjami. Wielu producentów podejmuje próbę częściowej konwersji, która kończy się niepowodzeniem.
Modyfikacja 1 – Uszczelnienie piekarnika
Piece z rozpływem powietrza mają szczeliny przy kurtynach wejściowych/wyjściowych i pomiędzy strefami. Czystość azotu wymaga wnikania tlenu < 50 l/min. Zainstalować:
- Dwuwarstwowe zasłony magnetyczne (zastępują proste łańcuszki)
- Kontrola nadciśnienia (1-2 mm H₂O wewnątrz piekarnika)
- Uszczelnij wszystkie panele dostępowe uszczelkami silikonowymi odpornymi na wysoką temperaturę
Bez uszczelnienia zużyjesz 3–5 razy więcej azotu (koszt 0,30–0,50 USD za płytkę), a nadal będziesz mieć w szczycie 5000 ppm O₂ – czyli gorzej niż odpowiednio dostrojony piekarnik powietrzny.
Modyfikacja 2 – System monitorowania tlenu
Zainstaluj dwa czujniki tlenku cyrkonu O₂: jeden w strefie podgrzewania, drugi w strefie szczytu rozpływu. Czujniki należy kalibrować co miesiąc. Wielu producentów PCBA robotów przemysłowych pomija kalibrację, a następnie zastanawia się, dlaczego powracają puste przestrzenie.
Modyfikacja 3 — Przenośnik i smarowanie
Standardowe smary do przenośników piecowych odparowują w azocie (brak tlenu zmienia temperaturę rozkładu). Stosować smar perfluoropolieterowy (PFPE). marki Kester lub Klüber. Standardowy smar zanieczyszcza płytkę i tworzy kulki lutownicze.
Koszt i harmonogram konwersji:
- Sprzęt: 8 000–15 000 USD (uszczelki, zasłony, czujniki, regulatory przepływu)
- Instalacja: 2 dni przestoju
- Zaopatrzenie w azot: zbiornik cieczy lub generator PSA (dzierżawa od 300 do 500 USD miesięcznie)
- Okres zwrotu nakładów PCBA robotów przemysłowych > 50 000/rok: 6–8 miesięcy (ze zmniejszonej liczby przeróbek i zwrotów w terenie)
Nie konwertujjeśli Twój roczny wolumen jest niższy niż 20 000 desek. Zamiast tego użyj producenta kontraktowego, który już ma przepływ azotu.
Matryca decyzyjna – czy należy stosować azot?
Współczynnik Wystarczający przepływ powietrza Azot Zalecany Podkładki termiczne > 25 mm² Nie Tak Komponenty z odsłoniętą podstawą miedzianą (QFN, DFN) Nie Tak Raster BGA < 0,8 mm Nie Tak Robot PCBA działający w temperaturze otoczenia > 60°C Nie Tak Docelowa niezawodność w terenie < 0,5% awaryjności rocznie Nie Tak Lut bezołowiowy (SAC305) z nieczystym topnikiem Czasami W przypadku dużych płytek Objętość < 10 000 desek/rok Tak Nie (nieopłacalne kosztowo)
Ostateczne zalecenie
Ponowny przepływ azotu ma sens w przypadku PCBA robota przemysłowego, który zawiera:
- Duże podkładki termiczne (> 25 mm²)
- Układy BGA lub QFN z odsłoniętymi matrycami
- Dowolny stopień mocy rozpraszający > 5 W na komponent
- Wymagana niezawodność < 1% awarii w terenie w ciągu 5 lat
Azot nie ma sensu w przypadku prostych PCBA robotów przemysłowych o małej mocy (interfejsy czujników, płytki we/wy) z małymi komponentami i bez wyzwań termicznych.
Praktyczne porady: Przeprowadź próbę na 100 płytkach w azocie. Pustka rentgenowska. Porównaj z bieżącymi wynikami przepływu powietrza. Jeśli powierzchnia pustych przestrzeni zmniejszy się o więcej niż 50%, zastosuj azot. Jeśli redukcja jest mniejsza niż 30%, prawdziwym problemem jest projekt topnika lub szablonu — napraw je w pierwszej kolejności.
