Jak zaprojektować płytkę sterującą PCBA analizatora cyfrowego?

Jeśli szukasz wysokiej jakości analizatora cyfrowego PCBA wyprodukowanego w Chinach, nie szukaj dalej niż Unixplore Electronics. Oferujemy różnorodny wybór produktów w konkurencyjnych cenach i doskonałą obsługę posprzedażową. Jesteśmy również zainteresowani współpracą z potencjalnymi partnerami w celu nawiązania wzajemnie korzystnych relacji.

Analizator cyfrowy PCBA może projektować i optymalizować różne typy i obszary zastosowań, aby zaspokoić potrzeby użytkowników. Jego główne funkcje obejmują zbieranie sygnałów, sygnały analityczne, przetwarzanie danych i wyświetlanie wyników.

Konstrukcja płytki drukowanej wymaga wyboru i optymalizacji w oparciu o określone typy analizatorów cyfrowych i obszary zastosowań.

Ogólnie rzecz biorąc, projekt analizatora cyfrowego PCBA musi uwzględniać następujące kroki:

Określ wymagania:Określ wymagania funkcjonalne analizatora cyfrowego, w tym rodzaje sygnałów, algorytmy analizy, metody wyświetlania, które należy zebrać.

Wybierz odpowiednie komponenty:wybrać odpowiedni element elektroniczny i układ scalony zgodnie z wymaganiami, taki jak ADC (przetwornik analogowo-cyfrowy), DAC (cyfrowy przetwornik analogowy), DSP (procesor sygnału cyfrowego) itp.

Obwód projektowy:Zgodnie z wybranym obwodem elektronicznym i układem scalonym, w tym obwodami zbierającymi, przetwarzającymi i wyświetlającymi sygnał.

Debugowanie i optymalizacja:Po zakończeniu produkcji płytki drukowanej należy debugować i optymalizować, aby mieć pewność, że płytka drukowana może działać normalnie i spełniać potrzeby.

Utwórz powłokę i interfejs:Wykonaj obudowę i interfejs zgodnie z potrzebami, aby chronić płytkę drukowaną i wygodnych użytkowników.

Należy zauważyć, że projekt analizatora cyfrowego PCBA musi charakteryzować się wysoką dokładnością, wysoką stabilnością i wysoką niezawodnością. Jednocześnie jest łatwy w obsłudze i konserwacji, dzięki czemu użytkownicy mogą z łatwością użytkować i naprawiać. Dlatego podczas procesu projektowania i produkcji potrzebne są rygorystyczne testy i inspekcja.

Unixplore zapewnia kompleksową usługę „pod klucz” dla Twojego projektu EMS. Zachęcamy do skontaktowania się z nami w sprawie budowy płyt, możemy sporządzić wycenę w ciągu 24 godzin od otrzymania zamówieniaplik GerberaILista BOM!

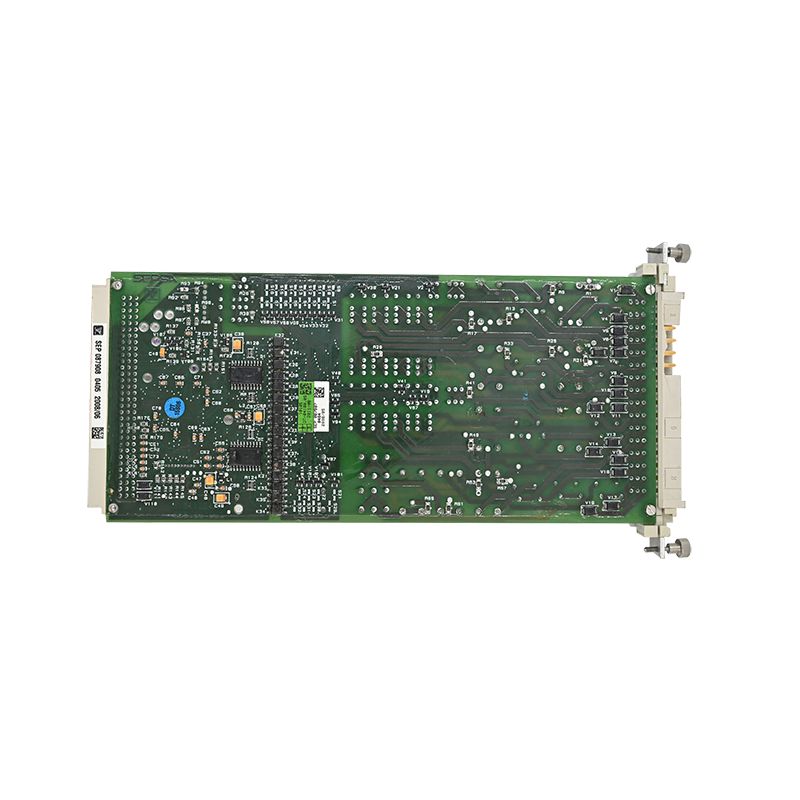

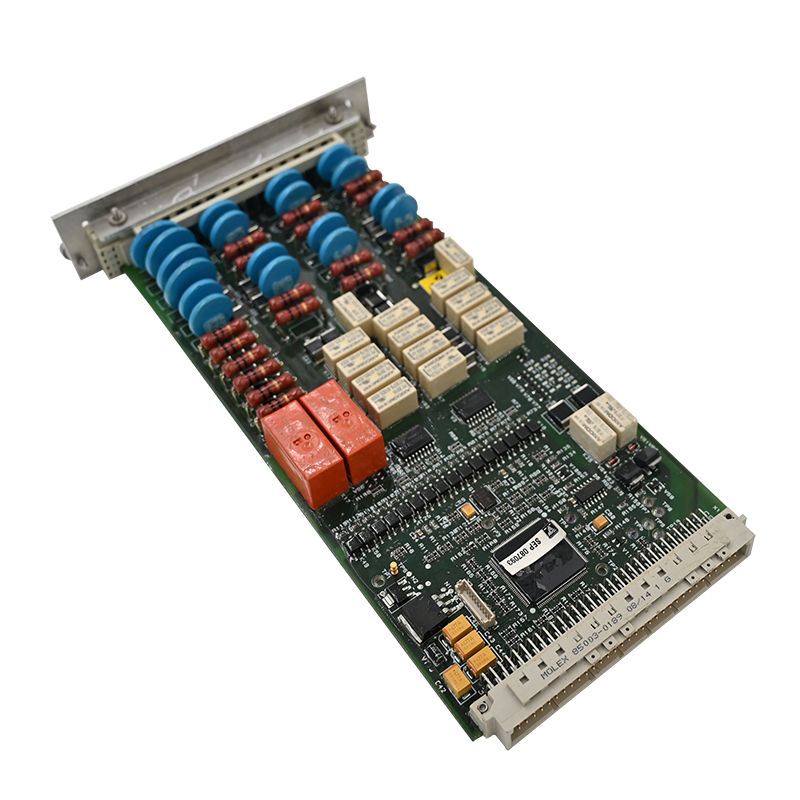

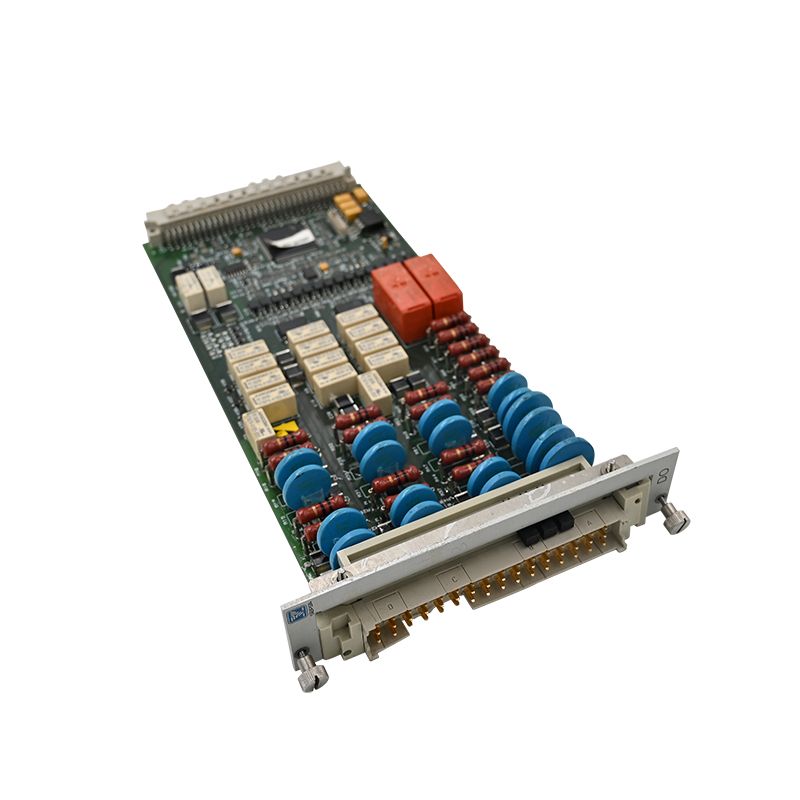

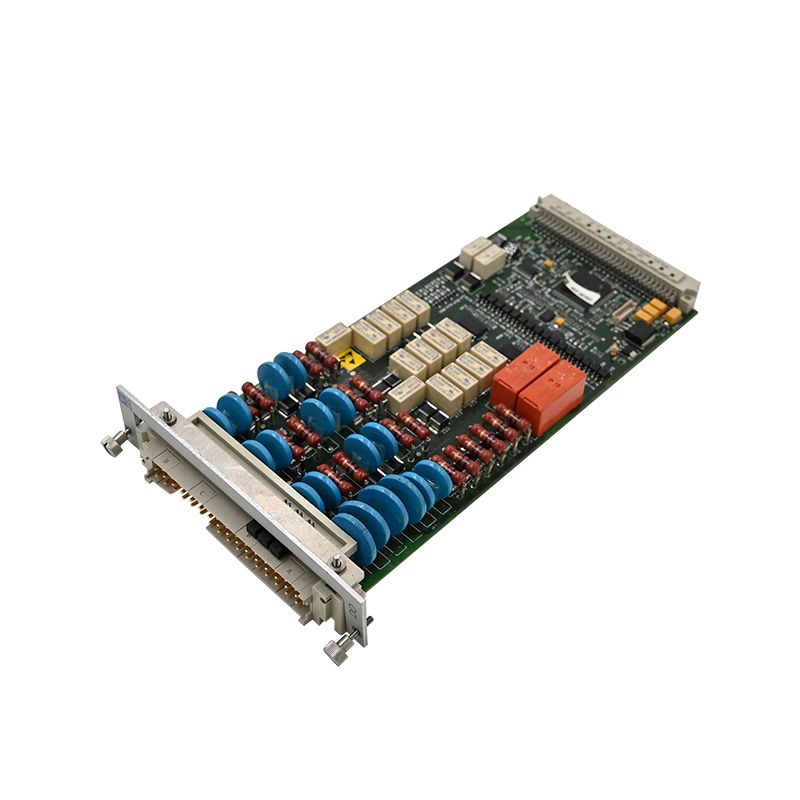

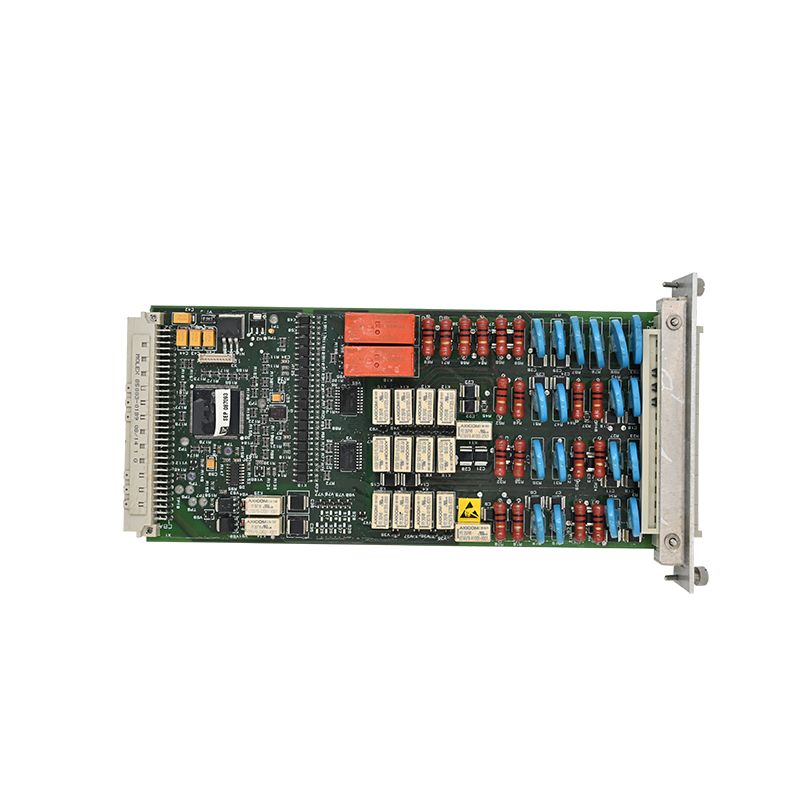

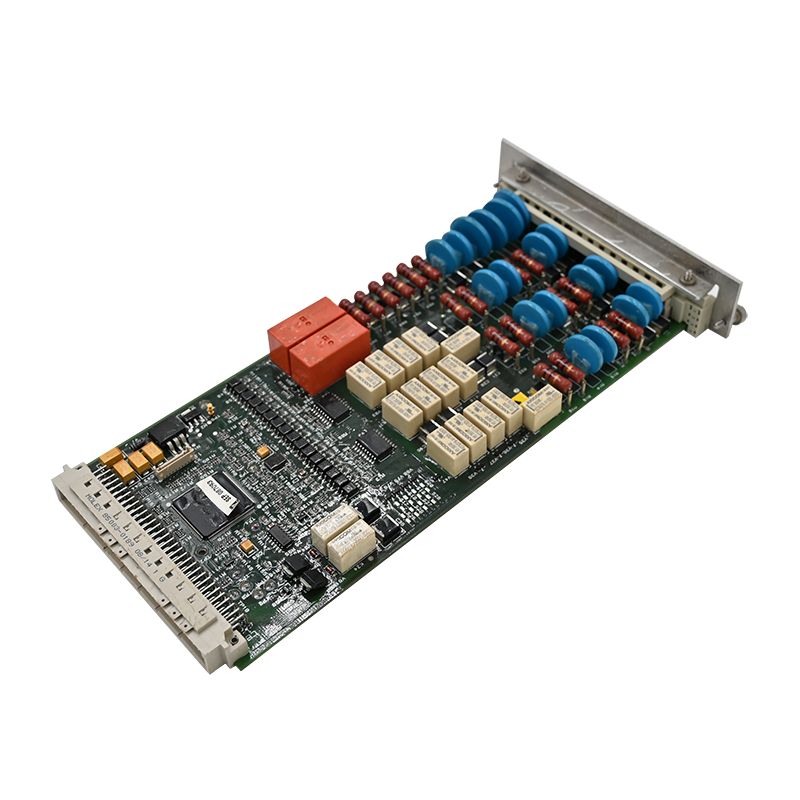

Produkcja analizatorów cyfrowych PCBA

* Wykonano pustą płytkę PCB, komponenty zakupione przez nas
* Produkcja PCB z całkowicie zmontowanymi częściami
* 100% funkcjonalności zostało przetestowanych przed wysyłką
* Zgodny z RoHS, proces produkcyjny bezołowiowy
* Szybka dostawa, z niezależnym pakietem ESD
* Kompleksowa usługa produkcji elektroniki obejmująca projektowanie PCB, układ PCB, produkcję PCB, zamawianie komponentów, montaż PCB SMT i DIP, programowanie układów scalonych, testowanie działania, pakowanie i dostawa

Możliwość montażu PCB i PCB w Unixplore

Parametr	Zdolność
Warstwy	1-40 warstw
Typ zespołu	Otwór przelotowy (THT), montaż powierzchniowy (SMT), mieszany (THT+SMT)
Minimalny rozmiar komponentu	0201(01005 metryczne)
Maksymalny rozmiar komponentu	2,0 cale x 2,0 cale x 0,4 cala (50 mm x 50 mm x 10 mm)
Typy pakietów komponentów	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP itp.
Minimalny skok padu	0,5 mm (20 mil) dla QFP, QFN, 0,8 mm (32 mil) dla BGA
Minimalna szerokość śledzenia	0,10 mm (4 miliony)
Minimalny odstęp śladów	0,10 mm (4 miliony)
Minimalny rozmiar wiertła	0,15 mm (6 mil)
Maksymalny rozmiar planszy	18 cali x 24 cale (457 mm x 610 mm)
Grubość deski	0,0078 cala (0,2 mm) do 0,236 cala (6 mm)
Materiał płyty	CEM-3, FR-2, FR-4, High-Tg, HDI, aluminium, wysoka częstotliwość, FPC, Rigid-Flex, Rogers itp.
Wykończenie powierzchni	OSP, HASL, Flash Gold, ENIG, Gold Finger itp.
Rodzaj pasty lutowniczej	Ołowiowe lub bezołowiowe
Grubość miedzi	0,5 uncji – 5 uncji
Proces składania	Lutowanie rozpływowe, lutowanie na fali, lutowanie ręczne
Metody inspekcji	Automatyczna kontrola optyczna (AOI), prześwietlenie, kontrola wizualna
Metody testowania we własnym zakresie	Test funkcjonalny, test sondy, test starzenia, test w wysokiej i niskiej temperaturze
Czas realizacji	Pobieranie próbek: 24 godziny do 7 dni, przebieg masowy: 10–30 dni
Standardy montażu PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasa II

Usługa EMS o wartości dodanej Unixplore

● Usługa wstępnego programowania układów scalonych z plikami w formacie HEX, ELF i BIN.
● Przystawka do testowania funkcji analizatora cyfrowego PCBA dostosowana do wymagań testowych klienta
● Usługa budowy pudełek, w tym produkcja form i części z tworzyw sztucznych i metali
● Powłoka konforemna, w tym selektywna powłoka lakiernicza, zalewanie żywicą epoksydową
● Wiązka przewodów i zespół kabla
● Montaż gotowego produktu obejmujący pudełko, ekran, przełącznik membranowy, etykietowanie i niestandardowe opakowanie kartonowe lub pudełko do sprzedaży detalicznej.
● Różne testy innych firm dla PCBA są dostępne na żądanie
● Pomoc w certyfikacji produktów
