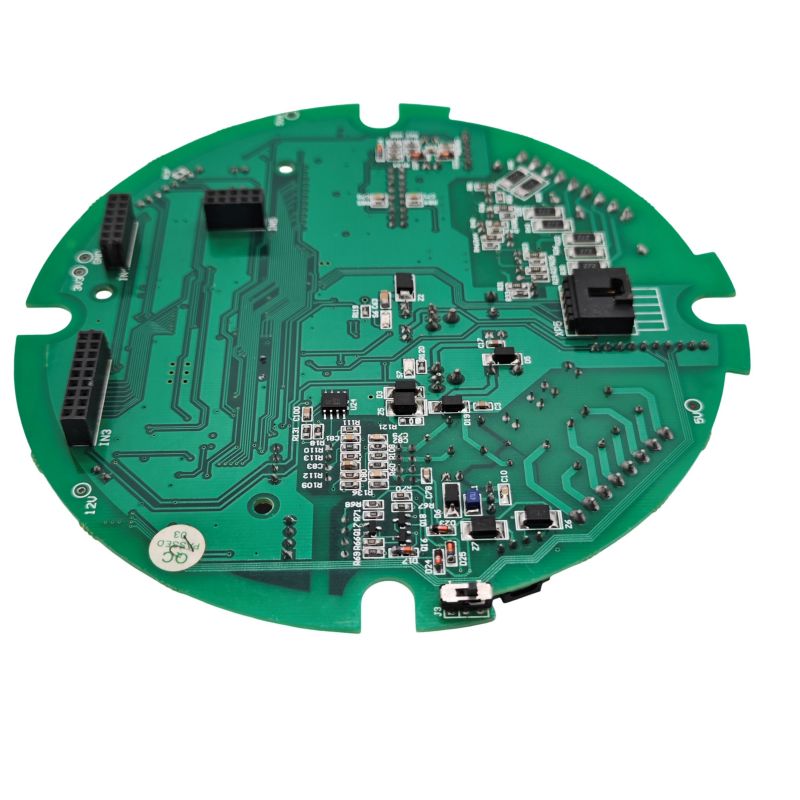

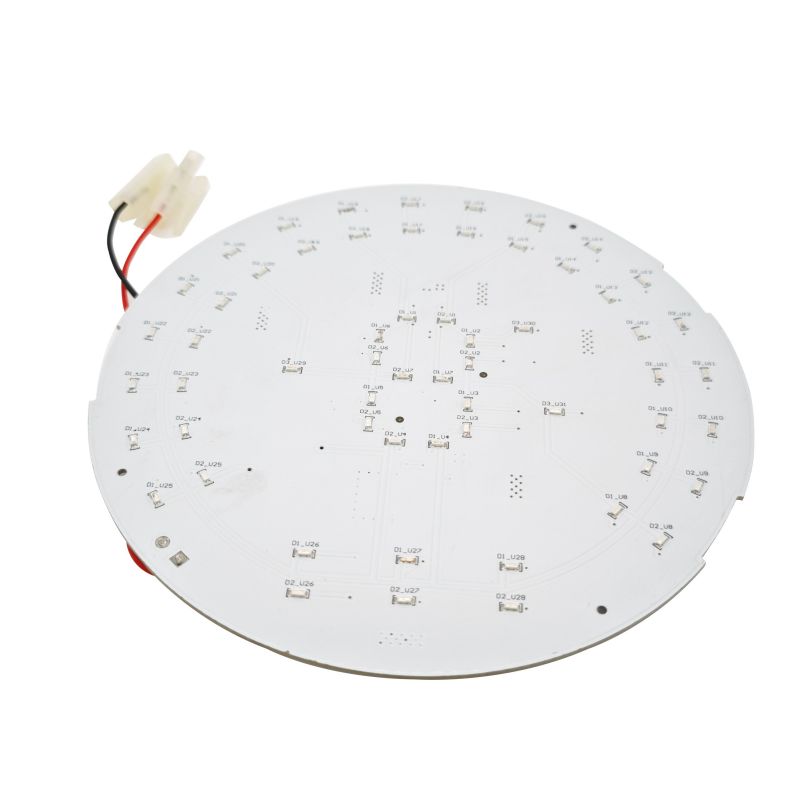

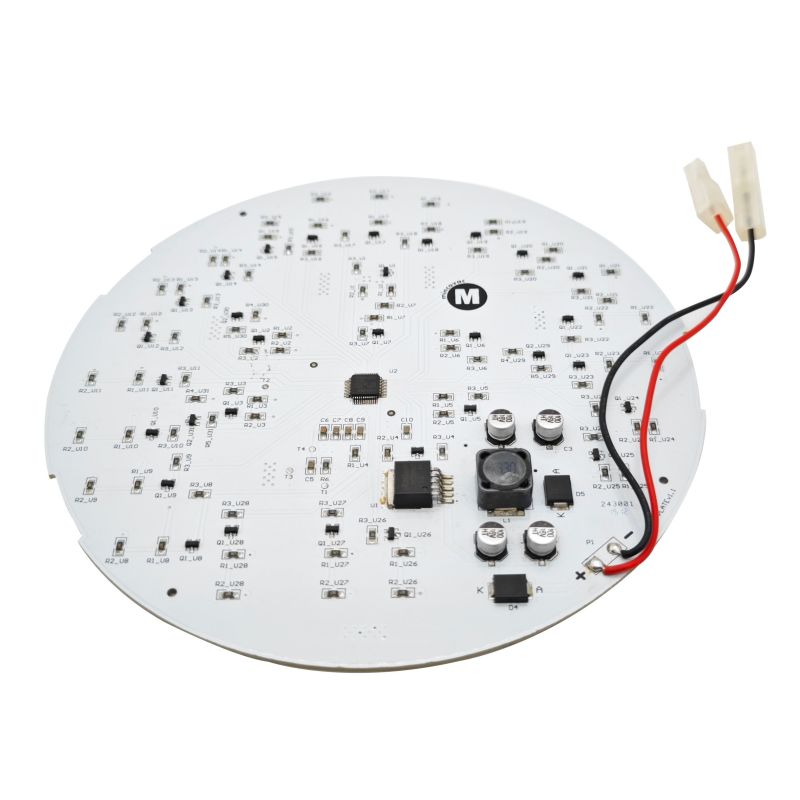

Sadzenie światła PCBA
  • Sadzenie światła PCBASadzenie światła PCBA
  • Sadzenie światła PCBASadzenie światła PCBA
  • Sadzenie światła PCBASadzenie światła PCBA

Sadzenie światła PCBA

Poruszanie się po świeciePCBA sterownika LEDwymaga skupienia się na zarządzaniu temperaturą, pozyskiwaniu komponentów i optymalizacji układu. Niezależnie od tego, czy projektujesz reflektory samochodowe, czy przemysłowe szafy wysokiego składowania, zespół płytki drukowanej jest podstawą niezawodności. Przez ponad dwadzieścia lat pracy w branży SEO i produkcji elektroniki w Google widziałem, jak najdrobniejsze szczegóły – takie jak ciężar miedzi lub ustawienie maski lutowniczej – decydują o powodzeniu lub niepowodzeniu projektu oświetleniowego.

Wyślij zapytanie

Opis produktu

Jak zrobić niezawodną lampę do sadzenia PCBA

Oświetlenie do sadzenia (ogrodnicze oprawy LED) działa w wymagających warunkach: 12-16 godzin ciągłej codziennej pracy, środowisko o wysokiej wilgotności (60-90% RH) i znaczny stres termiczny. PCBA stanowi szkielet całego urządzenia — awaria w tym przypadku oznacza utratę plonów i marnowanie energii.

Dzięki 20-letniemu doświadczeniu w produkcji energoelektroniki i płytek drukowanych w sektorach przemysłowych i rolniczych przeanalizowałem setki awarii pól świetlnych. W tym przewodniku omówiono wybór materiałów, zarządzanie temperaturą, projektowanie widma i sprawdzone parametry niezawodności w przypadku sadzenia lekkich PCBA.

Co musi zrobić lampa do sadzenia PCBA

Lampa do sadzenia PCBA wspomaga fotosyntezę roślin za pomocą sztucznego światła. W przeciwieństwie do standardowego oświetlenia, ogrodnicze PCBA muszą zapewniać określone długości fal (czerwone dla kwitnienia, niebieskie dla wzrostu wegetatywnego), jednocześnie zarządzając ciągłą pracą z dużą mocą.

Podstawowe funkcje oświetlenia do sadzenia PCBA:

- Kontrola mocy widmowej:Napędza chipy LED na precyzyjnych długościach fal (660 nm czerwony, 450 nm niebieski) z odchyleniem ≤ ± 5 nm

- Rozpraszanie ciepła:Usuwa ciepło ze złączy LED, aby zapobiec przedwczesnemu osłabieniu strumienia świetlnego

- Regulacja mocy:Konwertuje wejście AC (85-265 V) lub wejście DC (12-52 V) na stabilny prąd stały dla ciągów LED

- Ochrona środowiska:Wytrzymuje wilgotność w szklarni i wahania temperatury

Kluczowa różnica w stosunku do standardowej płytki PCBA LED:Lekkie PCBA do sadzenia wymagają wyższej gęstości mocy (40 W do 200 W+ na płytkę) i specjalnego dostrojenia widma dla różnych rodzajów upraw.

Podstawowe specyfikacje techniczne

Wymagania widmowe według etapu wzrostu

Etap wzrostu Dominująca długość fali Typowy stosunek koloru czerwonego do niebieskiego Zastosowanie Wegetatywny (liście/łodygi) 450 nm (niebieski) 3:1 do 4:1 Sałata, zioła, warzywa liściaste Kwitnienie / Owocowanie 660 nm (czerwony) 5:1 do 9:1 Pomidory, papryka, konopie indyjskie Pełne spektrum 400-700 nm + biały ZmienneDodatkowe oświetlenie szklarni

W oparciu o aktualne standardy ogrodnicze LED i specyfikacje producenta.

Specyfikacje elektryczne i zasilania

Parametr Niska moc (dom/zrób to sam) Średnia moc (komercja) Wysoka moc (farma pionowa) Całkowita moc 10 W-40 W 40 W-120 W 120 W-300 W + napięcie wejściowe 12 V-24 V DC 45-52 V DC 48 V DC lub AC 85-265 V Prąd LED na Kanał350mA-700mA700mA-1500mA1500mA-2800mAOdchylenie prądu ±5%±2%±1%Efektywność konwersji mocy>85%>90%>93%

Zakresy mocy pochodzą ze specyfikacji komercyjnych lamp do sadzenia PCBA.

Specyfikacje fizyczne i termiczne

Parametr FR4 StandardAluminium MCPCBMiedź MCPCBPrzewodność cieplna0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KMasa miedzi1 oz1-2 oz2-3 oz Liczba warstw2-4 warstwy1-2 warstwy1-2 warstwyMaksymalna temperatura robocza130°C (Tg)Powierzchnia 60°CPowierzchnia 70°CTypowa ZastosowanieNiska moc (<30W)Większość komercyjnych lamp Ekstremalnie duża moc

W oparciu o standardy produkcji PCB do zastosowań ogrodniczych.

Wybór materiału PCB: krytyczny dla niezawodności

Wybór materiału PCB bezpośrednio determinuje żywotność i wydajność oświetlenia do sadzenia.

Aluminiowy MCPCB (najczęściej używany do sadzenia świateł)

Aluminiowe MCPCB stanowią ponad 80% komercyjnych lekkich PCBA do sadzenia. Oferują najlepszą równowagę wydajności cieplnej i kosztów.

Parametr Standardowe aluminium Wysokowydajne aluminium Przewodność cieplna 1-3 W/m·K5-9 W/m·KGrubość warstwy dielektrycznej50-100µm75-150µmNapięcie przebicia2-3 kV3-5 kVKoszt za m² (luzem)~30~50 dolarów

Kiedy wybrać aluminium:Większość komercyjnych lamp do sadzenia o mocy od 40 W do 200 W. Aluminiowa płytka PCB o mocy 1-3 W/m·K jest wystarczająca dla diod LED o standardowej gęstości.

FR4 (opłacalny lub o małej mocy)

PCBA lamp do sadzenia FR4 nadają się tylko do:

- Oprawy małej mocy poniżej 30W

- Konstrukcje z zewnętrznymi radiatorami

- Zastosowania krótkoterminowe lub hobbystyczne

Ograniczenie:FR4 nie jest w stanie efektywnie odprowadzać ciepła. Temperatury złączy LED rosną o 15–25°C wyżej niż w przypadku równoważnych aluminiowych konstrukcji MCPCB.

Ceramiczne PCBA (Premium / Wysoka niezawodność)

Podłoża ceramiczne (tlenek glinu lub azotek glinu) całkowicie eliminują warstwę dielektryczną, osiągając przewodność cieplną na poziomie 20-200+ W/m·K.

Najlepsze dla:Ekstremalnie duża gęstość mocy (>3 W/cm²) lub zastosowania wymagające absolutnej niezawodności.

Zarządzanie ciepłem dla ciągłej pracy

Oświetlenie do sadzenia działa 12–16 godzin dziennie, 365 dni w roku. Zarządzanie temperaturą jest czynnikiem nr 1 niezawodności.

Optymalizacja ścieżki termicznej

Praktyczna zasada:Każde obniżenie temperatury złącza LED o 10°C powoduje podwojenie żywotności.

Element projektowyWymaganieMetoda weryfikacjiPrzelotki termiczne pod podkładkami LEDMinimalnie 9 przelotek (o średnicy 0,3 mm) na diodę LED Kontrola rentgenowskaPrzez wypełnienieWypełnienie i zamknięcie miedzią lub żywicą epoksydowąPrzekrój poprzecznyPowierzchnia miedziana do rozprowadzania ciepła300-500mm² na diodę LED dużej mocy Przegląd układu PCBPokrycie lutowia na podkładce termicznejPokrycie 80-90% (bez dużych pustych przestrzeni)Pokrycie rentgenowskie, pustka <25%Temperatura powierzchni (przy pełne obciążenie) Poniżej 60°C (obszar podkładki LED) Obraz termowizyjny

Materiał interfejsu termicznego (TIM)

Pomiędzy MCPCB a radiatorem oprawy:

- Wymagany TIM:Podkładka termiczna silikonowa lub ceramiczna (minimum 3 W/m·K)

- Grubość:0,5 mm do 1,5 mm

- Kompresja:20-30%, aby wyeliminować szczeliny powietrzne

Odważnik miedziany dla śladów prądu

Prąd na ścieżkę Minimalna waga miedzi Zalecana masa miedzi <500 mA1 oz1 oz500mA-1,5A1 oz2 oz1,5A-3A2 oz2 uncje z otworem do lutowania3A+2 uncje z równoległymi ścieżkami3 oz

W oparciu o aktualne standardy wydajności IPC-2221 dla oświetlenia ogrodniczego.

Projektowanie widma i kontrola długości fali

Rośliny wymagają określonego widma światła na różnych etapach wzrostu. PCBA musi dostarczać te długości fal z precyzją.

Standardowe długości fal dla świateł do sadzenia

Długość faliKolorFunkcjaTyp chipaLED450-460nmRoyal BlueWzrost wegetatywny, absorpcja chlorofiluNiebieska dioda LED660-665nmGłęboka czerwieńKwitnienie, owocowanie, fotomorfogenezaCzerwona dioda LED730-740nmDaleko czerwonaEfekt Emersona, inicjacja kwitnieniaDaleko czerwona dioda LED3000K-5000KBiałaPełne spektrum, komfort wizualnyBiała dioda LED

Zalecenia dotyczące proporcji koloru czerwonego do niebieskiego

Rodzaj rośliny Zalecany stosunek koloru czerwonego do niebieskiego Uwagi Zielone liściaste (sałata, szpinak) 3:1 do 4:1 Wyższy niebieski dla zwartego wzrostu Rośliny owocowe (pomidory, papryka) 5:1 do 9:1 Wyższa czerwień dla rozwoju kwiatów/owoców Zioła (bazylia, kolendra) 4:1 do 6:1 Zrównoważone spektrum Konopie indyjskie w pełnym cyklu 4:1 (warzywa) do 8:1 (kwiat) Regulowane preferowane widmo

W oparciu o wytyczne dotyczące projektowania ogrodniczych diod LED pochodzące ze źródeł branżowych.

Kontrola prądu zapewniająca stabilność długości fali

Długość fali diody LED zmienia się wraz ze zmianami prądu. Aby zachować dokładność widmową:

- Maksymalne odchylenie prądu:±2% we wszystkich ciągach diod LED

- Zalecane odchylenie:±1% dla projektów premium

- Metoda pomiaru:Spadek napięcia na rezystorze szeregowym lub wbudowany miernik prądu

Topologia sterowników i projektowanie obwodów

Stały prąd a stałe napięcie

Wymagane są lekkie PCBA do sadzenianapęd stałoprądowydla każdego ciągu diod LED, aby utrzymać stabilną długość fali i zapobiec niekontrolowanej utracie ciepła.

TopologiaNajlepsze dlaZaletyWadyLiniowy prąd stałyMała moc (<30W)Prosty, niski poziom EMINieefektywny przy wysokim spadku napięciaPrzetwornik BuckŚrednia moc (30-100W), Vin > VfWydajny (90-95%)Wymaga cewki indukcyjnej, szum przełączaniaKonwerter wzmacniającyStruny LED z Vf > VinMożliwość podwyższenia Większa liczba komponentówWielokanałowy prąd stałyWysoka moc (>100W), przestrajalne widmo Indywidualna kontrola kanału, wysoka wydajność Kompleksowy, wyższy koszt

Wymagane obwody zabezpieczające

Typ zabezpieczenia ElementSpecyfikacjaOdwrotna polaryzacjaDioda Schottky'ego lub P-FETBblokuje ujemne napięcie na wejściuPrzepięcie diody TVSZacisk przy maks. 1,2x wejściu Przetężenie (na kanał)Bezpiecznik PTC lub rezystor czujnikowy + odcięcie Wyzwolenie przy 1,3x prądzie znamionowym Ochrona ESD Diody Zenera na wejściach Minimum ±8 kV

Ochrona środowiska w pomieszczeniach do uprawy

Oświetlenie do sadzenia działa w środowiskach o dużej wilgotności (60–90% wilgotności względnej). Aby zapewnić niezawodne działanie, niezbędna jest ochrona przed wilgocią.

Wymagania dotyczące powłok zgodnych

Rodzaj powłokiNajlepsze doMetoda aplikacjiPonowna obróbkaAkryl (AR)Ogólne zastosowania w ogrodnictwieNatrysk lub zanurzenieŁatwySilikon (SR)Ekstremalna wilgotność, elastyczna PCBNatrysk selektywnyTrudnyUretan (UR)Narażenie na słoną wodę lub chemikaliaNatryskBardzo trudny

Minimalna grubość powłoki:0,03 mm (1,2 milicala)

Lista kontrolna ochrony przed wilgocią

- Powłoka konformalnana wszystkich złączach lutowanych i odsłoniętej miedzi

- Doniczkowaniedo złączy i obszarów wysokiego napięcia (opcjonalnie w ekstremalnych warunkach)

- Uszczelnione złącza(minimum IP65 dla szklarni zewnętrznych lub szklarni o wysokiej wilgotności)

- Wykończenie powierzchni ENIG(zapobiega korozji miedzi; nie zaleca się stosowania HASL)

Ograniczenia środowiska operacyjnego

Parametr Uprawa w pomieszczeniach Szklarnia Na zewnątrz Zakres wilgotności 40-70% RH 60-90% RH 10-100% RHT Zakres temperatur 15-30°C - 5 do 40°C - 20 do 50° CMinimalny stopień ochrony IPIP20 (w pomieszczeniach suchych)IP44 (rozpryski)IP65 (odporny na warunki atmosferyczne)

Zasady układu PCBA dotyczące sadzenia światła

Zasada 1: Oddziel zasilanie i sygnał

- Trzymaj sekcję wejściową AC/DC odizolowaną od śladów napędu LED

- Minimalna odległość upływu: 3 mm pomiędzy obszarami wysokiego i niskiego napięcia

Zasada 2: Skróć pętle wysokoprądowe

- Umieść sterowniki LED jak najbliżej złączy LED

- Zminimalizuj obszar pętli, aby zmniejszyć zakłócenia elektromagnetyczne

Zasada 3: Konstrukcja podkładki termicznej dla diod LED

- Każda podkładka termiczna LED wymaga minimum 9 przelotek termicznych (0,3 mm)

- Przelotki muszą być wypełnione i zakryte, aby umożliwić lutowanie

Zasada 4: Miedziana zalewka do gruntu

- Użyj jednolitej płaszczyzny uziemienia na warstwie 2 (w przypadku 2-warstwowego MCPCB uziemienie stanowi rdzeń metalowy)

- Dla konstrukcji FR4: dedykowana warstwa podłoża z minimalnymi pęknięciami

Zasada 5: Łańcuchowa dystrybucja mocy

- W przypadku długich liniowych płytek PCBA do sadzenia (do 1500 mm) należy poprowadzić ścieżki zasilania jako magistralę centralną

- Zasilaj każdy segment LED z magistrali, a nie z końca poprzedniego segmentu

Wymagania dotyczące produkcji i montażu

Specyfikacje montażu SMT dla PCBA do sadzenia światła

ParametrWymaganieWeryfikacjaPasta lutowniczaBezołowiowa (SAC305 lub podobna)Zgodność z RoHS

Testowanie jakości sadzenia światła PCBA

Metoda testowa Kryteria pozytywne/negatywne Test w obwodzie (ICT) Automatyczne mocowanie sondy Wszystkie elementy obecne, prawidłowe wartości Kontrola polaryzacji LED Tryb diody lub kontrola wizualna 100% poprawna orientacja Obraz termowizyjny przy pełnym obciążeniu Kamera na podczerwień po 1 godzinie pracy Brak hotspotu > 70°C (podkładki LED <60°C docelowej) Weryfikacja widmowa Spektrometr (rozdzielczość 0,1 nm) Odchylenie długości fali ≤ ± 5 nm od specyfikacji Wypalenie test 24-48 godzin przy pełnej mocy, w pomieszczeniu. Brak awarii diod LED, brak migotania

W przypadku komercyjnej produkcji lekkich PCBA do sadzenia zaleca się 100% przetestowanie następujących parametrów:

- Kontrola polaryzacji diody LED(automatyczna inspekcja optyczna)

- Jakość połączenia lutowanego(AOI na wszystkich komponentach mocy)

- Testowanie otwarte/krótkie(latająca sonda lub łoże gwoździ)

- Walidacja termiczna(przykład, 10% produkcji)

Często zadawane pytania dotyczące sadzenia światła PCBA

P1: Jaki jest najlepszy materiał PCB na lampę do sadzenia o dużej mocy (200 W+), która działa 18 godzin dziennie?

A:Do ciągłej pracy z dużą mocą,aluminiowe MCPCB o przewodności cieplnej minimum 3 W/m·Kjest standardowym wyborem. Oto macierz decyzyjna oparta na rzeczywistych danych terenowych:

Poziom mocy Zalecany materiał Przewodność cieplna Oczekiwana trwałość 40 W-100 WStandardowe aluminium MCPCB (1-2 W/m·K)1-2 W/m·K30 000-50 000 godzin 100 W-200W Wysokowydajne aluminium (3-5 W/m·K)3-5 W/m·K50 000-70 000 godziny 200 W-300 W + najwyższej jakości aluminium (5-9 W/m·K) lub rdzeń miedziany 5-9+ W/m·K70 000-100 000 godzin

Dlaczego aluminium zamiast FR4 dla dużej mocy:Lampa do sadzenia o mocy 200 W wytwarza znaczną ilość ciepła. FR4 ma przewodność cieplną na poziomie zaledwie 0,3-0,5 W/m·K, działając jako izolator. Temperatura złącza LED przekroczy 100°C w ciągu kilku minut, powodując szybką utratę strumienia świetlnego (utrata 30-50% w ciągu 6 miesięcy).

Alternatywa dla płytek ceramicznych PCBA:Aby zapewnić wyjątkową niezawodność lub gdy rozmiar PCB jest poważnie ograniczony (wysoka gęstość mocy > 3 W/cm²), podłoża ceramiczne (tlenek glinu lub azotek aluminium) całkowicie eliminują warstwę dielektryczną, osiągając 20-200+ W/m·K. Jednak koszt jest 3-5 razy wyższy niż aluminiowy MCPCB.

Konkluzja dla większości hodowców komercyjnych:Wysokowydajny aluminiowy MCPCB (5 W/m·K) zapewnia najlepszą równowagę kosztów i niezawodności dla opraw o mocy 200 W+.

P2: Jak obliczyć wymaganą masę miedzi dla PCBA oświetlenia do sadzenia, aby zapobiec przegrzaniu śladów?

A:Użyj wzoru IPC-2221 z tymi wytycznymi specyficznymi dla ogrodnictwa. Przegrzanie śladu jest częstą przyczyną awarii lamp do sadzenia dużej mocy.

Krok 1 — Określ maksymalny prąd na ścieżkę:
Dla typowej lampy do sadzenia o mocy 100 W przy 48 V: Prąd = 100 W / 48 V = 2,08 A na ciąg

Krok 2 - Wybierz dopuszczalny wzrost temperatury (ΔT):

- Wzrost o 10°C:Konserwatywny, zapewniający trwałość ponad 50 000 godzin (zalecany do zastosowań komercyjnych)

- Wzrost o 20°C:Dopuszczalne dla klasy konsumenckiej

- Wzrost o 30°C:Wysokie ryzyko – ślad z czasem osłabi połączenia lutowane

Krok 3 - Wybierz masę miedzi w oparciu o prąd:

Prąd 1 uncja Wymagana szerokość miedzi (ΔT=20°C)2 uncje Wymagana szerokość miedzi (ΔT=20°C)Zalecenie1A30 mils (0,76mm)15 mils (0,38mm)1 uncja akceptowalna2A70 mils (1,78mm)35 mils (0,89mm)35 mils (0,89mm)2 uncje preferowane3A120 mils (3,05mm)60 mils (1,52 mm) minimum 2 uncje 5A220 mil (5,59 mm) 110 mils (2,79 mm) zalecane 3 uncje

Krok 4 – Oblicz za pomocą uproszczonego wzoru (dla śladów zewnętrznych, 2 uncje miedzi):

Szerokość (mils) = prąd (ampery) × 35 (dla ΔT=20°C)

Przykład dla 2,08A: 2,08 × 35 = minimalna szerokość 73 mils (1,85 mm)

Dodanie 20% marginesu bezpieczeństwa:73 × 1,2 = 88 milicali (2,23 mm)

Profesjonalna rekomendacja dotycząca sadzenia światła PCBA:

- Użyj minimum 2 uncji miedzidla wszystkich śladów przenoszących >1A

- Użyj 3 uncji miedzidla ścieżek przenoszących >3A lub gdy miejsce na płycie jest ograniczone

- Dodaj otwór na maskę lutownicząna ścieżkach wysokoprądowych --- dodatkowy lut zwiększa obciążalność prądową o 20-40%

Metoda weryfikacji:Po złożeniu prototypu zmierz temperaturę śladu za pomocą kamery na podczerwień przy pełnym obciążeniu. Jeśli którykolwiek ślad przekracza 70°C, zwiększ masę miedzi lub poszerz ślad.

P3: Co powoduje nierównomierny strumień świetlny lub migotanie w lampie PCBA do sadzenia i jak mogę to naprawić?

A:Nierównomierny strumień świetlny i migotanie są zazwyczaj powodowane przez:niedopasowanie prądu pomiędzy równoległymi ciągami diod LEDLubniewystarczająca pojemność zbiorcza. Oto sekwencja diagnostyczna:

Główna przyczyna 1 — Niedopasowanie prądu w ciągach równoległych (najczęściej):

Gdy wiele ciągów diod LED jest podłączonych równolegle do jednego sterownika prądu stałego, niewielkie różnice w napięciu przewodzenia (Vf) powodują, że jeden ciąg pobiera więcej prądu niż inne. Najgorętsza struna pobiera najwięcej prądu, nagrzewa się bardziej (Vf spada wraz z temperaturą) i pobiera jeszcze więcej prądu – ryzyko niekontrolowanej reakcji termicznej.

Rozwiązanie:

- Użyj Aoddzielny sterownik prądu stałego na każdy ciąg(preferowany przy dużej mocy)

- Albo dodajrezystory równoważące(0,5-2 Ω) szeregowo z każdym ciągiem w celu wyrównania prądu

- Moc rezystora: P = I² × R (np. 1A² × 1Ω = 1W rezystor)

Główna przyczyna 2 — Niewystarczająca pojemność zbiorcza na wyjściu sterownika:

Ściemnianie modulowane szerokością impulsu (PWM) powoduje widoczne migotanie, jeśli pojemność wyjściowa jest zbyt mała. Prąd diody LED rośnie i spada z każdym cyklem PWM.

Częstotliwość PWM Minimalna pojemność zbiorcza Widoczność migotania 100–200 Hz 1000 µF+ Widoczne dla większości ludzi 500–1000 Hz 470 µF Migotanie wykrywalne przez około 1000–4000 Hz 100 µF Ogólnie bez migotania > 4000 Hz Nie wymagane Brak widocznego migotania

Naprawić:Dodaj kondensator elektrolityczny 100-470 µF na wyjściu LED oraz kondensator ceramiczny 10 µF do filtrowania wysokich częstotliwości.

Główna przyczyna 3 – Słabe połączenia lutownicze na połączeniach LED:

Pęknięte lub zimne złącze lutowane na podkładce LED powoduje przerywane połączenie. Dioda LED może migotać, przygasać lub całkowicie przestać działać w miarę nagrzewania się i schładzania płyty.

Metoda wykrywania:

- Delikatnie dotknij każdą diodę LED plastikowym narzędziem, gdy światło jest włączone

- Jeżeli wystąpi migotanie, należy ponownie rozprowadzić złącze lutowane

- W przypadku diod LED SMT sprawdź pod powiększeniem pod kątem pęknięć wokół podkładki

Główna przyczyna 4 - Nieodpowiednia szerokość ścieżki powodująca spadek napięcia:

Długie, wąskie ścieżki na strunach dużej mocy powodują spadek napięcia. Diody LED na drugim końcu ścieżki otrzymują mniejszy prąd niż te w pobliżu sterownika.

Naprawić:

- Oblicz spadek napięcia: V_drop = I × R_trace

- Dla struny 2A na ścieżce 100 mil (2,54 mm) i 1 uncji na długości 24 cali: R ≈ 0,24 Ω, V_drop ≈ 0,48 V

- To może być do zaakceptowania. Dla V_drop > 0,5 V zwiększ szerokość ścieżki lub użyj 2 uncji miedzi

Szybka weryfikacja:Zmierz napięcie na pierwszej i ostatniej diodzie LED w każdym ciągu. Jeśli różnica przekracza 0,3 V, zaktualizuj projekt śledzenia.

Lista kontrolna testów produkcyjnych dla sadzenia lekkich PCBA

Przed zatwierdzeniem płytki PCBA do sadzenia do produkcji masowej należy sprawdzić pięć testów:

Test Metoda Kryteria zaliczone/niezaliczone
Wyjście widmowe Kula całkująca lub spektrometr Odchylenie długości fali ≤±5nm od celu
Wydajność cieplna Kamera IR po 1 godzinie przy pełnym obciążeniu Brak punktu >70°C; Pady LED <60°C
Aktualne saldo Zmierz prąd w każdym równoległym łańcuchu Odchylenie pomiędzy ciągami <5%
Odporność na wilgoć 85% RH w 40°C przez 48 godzin, zasilany Brak korozji, brak migotania, brak awarii
Weryfikacja żywotności (przyspieszona) 85°C/85% RH, 1000 godzin (test THB) Amortyzacja strumienia <10%

W przypadku zamówień komercyjnych:Poproś o dokumentację PPAP (Proces zatwierdzania części produkcyjnych), w tym raporty z obrazowania termowizyjnego i dane z weryfikacji widmowej.

Podsumowanie: Lista kontrolna niezawodnego oświetlenia PCBA do sadzenia

Element konstrukcyjnyWymaganiaMateriał PCBAluminium MCPCB (1-9 W/m·K) dla większości; FR4 tylko dla małej mocy (<30 W) Minimalna waga miedzi 2 uncje dla ścieżek mocy; 1 uncja na sygnał Zarządzanie temperaturą 9+ przelotek termicznych na diodę LED; TIM między PCBA a radiatorem; temperatura powierzchni <60°CKontrola widma Czerwony (660nm), Niebieski (450nm); stosunek oparty na uprawie; odchyłka prądu <±2%Topologia sterownika Stały prąd na string; oddzielne kanały przetwornika do strojenia widma Ochrona przed wilgocią Powłoka konformalna (akrylowa lub silikonowa); wykończenie powierzchni ENIG; uszczelnione złączaRównaważanie prąduOddzielne sterowniki lub rezystory równoważące dla równoległych ciągówCertyfikatyRoHS, UL (dla opraw komercyjnych)TestowanieBalans widmowy, termiczny, prądowy, odporność na wilgoć, przyspieszone starzenie THB

Niezawodna lampa do sadzenia PCBA łączy w sobie odpowiednie zarządzanie ciepłem (aluminium MCPCB, miedź o masie ponad 2 uncje, przelotki termiczne), precyzyjną kontrolę widma (napęd stałoprądowy, odchylenie długości fali ≤ ± 5 nm) i ochronę środowiska (powłoka ochronna, uszczelnione złącza). Najczęstsze awarie pola — nierówna moc światła, migotanie i przedwczesna awaria diod LED — wynikają z nieodpowiedniej konstrukcji termicznej lub niedopasowania prądu między równoległymi ciągami. Priorytetowo traktuj miedź o pojemności 2 uncji, oddzielne sterowniki stałoprądowe na kanał i testy walidacji termicznej, aby osiągnąć ponad 50 000 godzin pracy w komercyjnych środowiskach uprawowych.
