W tym przewodniku omówiono specyfikacje techniczne, standardy produkcyjne i wymagania specyficzne dla aplikacji, które należy znać.
Co to jest PCBA sterownika LED?

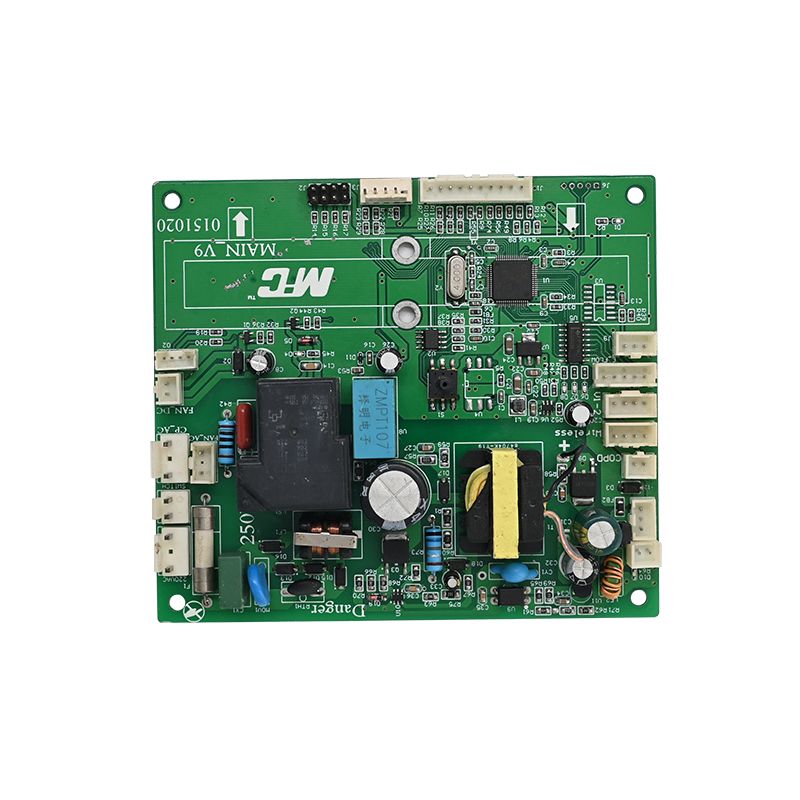

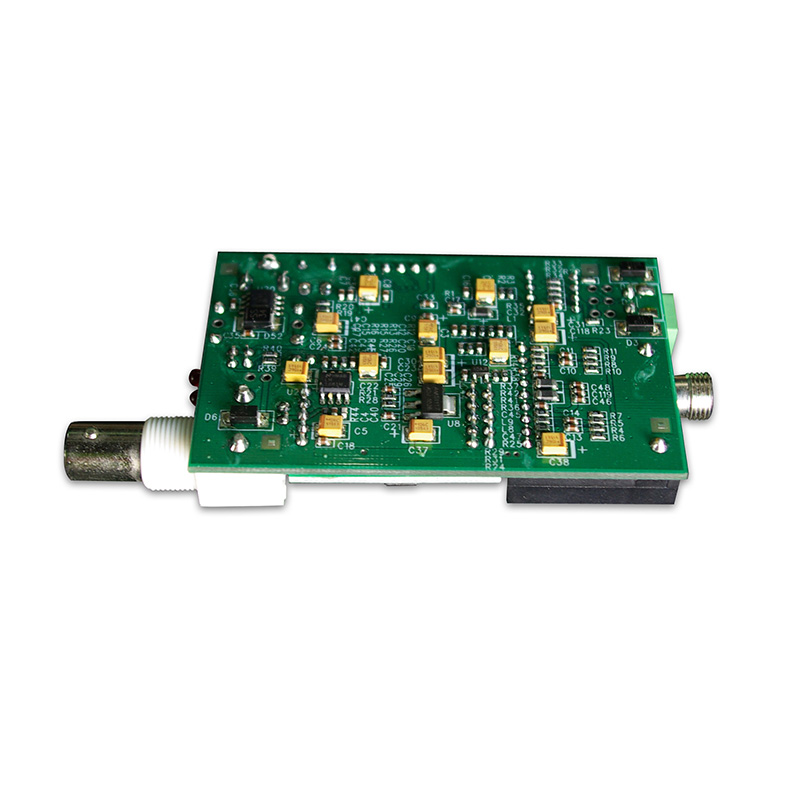

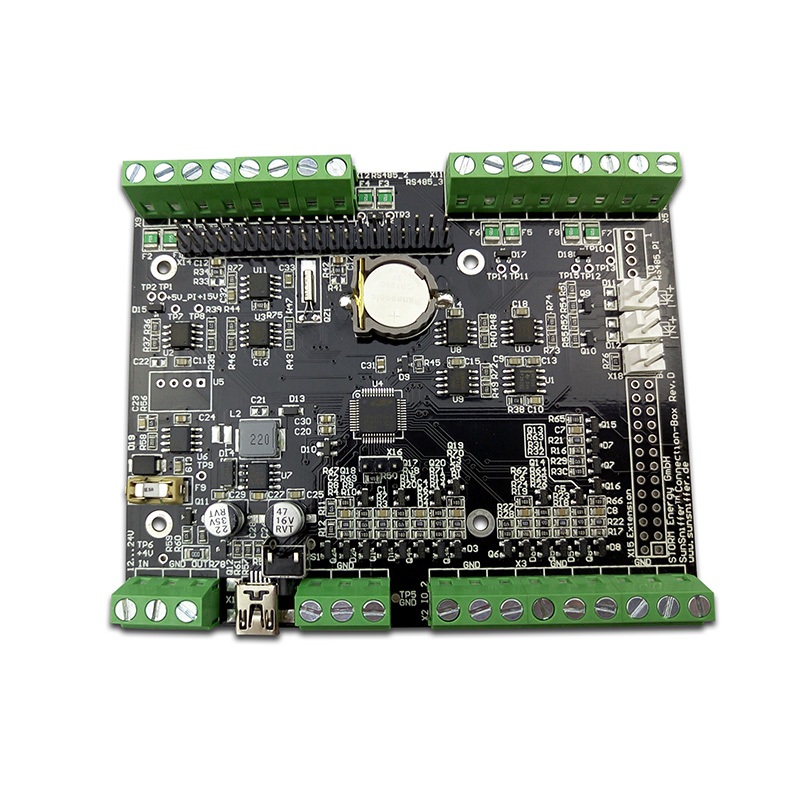

PCBA sterownika LED to kompletna zmontowana płytka regulująca moc źródła światła LED. W przeciwieństwie do standardowych płytek PCB, zespoły te integrują określone komponenty:
- Układy scalone sterowników:Stabilizatory prądu stałego lub stałego napięcia (np. ON Semiconductor, TI, Nexperia).
- Transformatory/cewki indukcyjne:Do topologii konwersji mocy, takich jak Flyback lub Boost.
- Radiatory i przelotki termiczne:Aby zarządzać temperaturą złącza krytycznych części.
- Złącza:Do sterowania ściemnianiem (0-10 V, PWM) i wejściem AC/DC.
Ponieważ diody LED wymagają ścisłej kontroli prądu, aby zapobiec ucieczce termicznej,PCBAprojekt musi uwzględniać izolację elektryczną i rozpraszanie ciepła.
Kluczowe parametry techniczne (dane z arkusza danych)
Aby mieć pewność, że Twój zespół spełnia standardy branżowe, musisz zweryfikować te parametry u swojego producenta. Oto najważniejsze wskaźniki, oparte na aktualnych standardach IPC i komponentów.
Ogólne dane techniczne
Parametr Wartość standardowa/zakres Norma branżowa Materiał podstawowyFR4 (Tg 125°C min), rdzeń metalowy (MCPCB)IPC-4101/21Grubość miedzi 1 uncja do 4 uncji (warstwy zewnętrzne)IPC-6012 Klasa 2Grubość PCB 0,031" do 0,125" (możliwość dostosowania)IPC-600Wykończenie powierzchniENIG (nikiel bezprądowy Złoto immersyjne) lub bezołowiowa HASLRoHS 2002/95/ECMaska lutowniczaLPI (płynna fotografia z obrazem) -- zielony/biały/czarnyIPC-SM-B40C
Wydajność elektryczna i termiczna
ParametrWarunkiWarunkiMaksymalny prąd wyjściowy Kanały wysokoprądowe (motoryzacyjne)Do 8A na kanałMaksymalne napięcie zasilania Wejście prądu stałegoDo 75VTemperatura złącza (Tj)Zakres pracy -40°C do +150°CRezystancja termiczna (θJA)Zależnie od układu36°C/W (typowe dla pakietów QFN)Częstotliwość przełączaniaPrzetworniki Boost/Buck 100kHz do 10MHz
Uwaga dotycząca kształtu:Nowoczesne kompaktowe konstrukcje wykorzystują pakiety DFN (2x2 mm), aby zaoszczędzić do 90% miejsca na płycie w porównaniu ze starszymi pakietami SOT223.
Projektowanie i montaż: 4 najważniejsze punkty zainteresowania inżynierii
Spotkać sięJEŚĆstandardów, opieramy się na możliwych do sprawdzenia notatkach produkcyjnych i rzeczywistych danych inżynieryjnych.
1. Strategia zarządzania ciepłem
Ciepło jest wrogiem kondensatorów elektrolitycznych i matryc LED.
- Poprzez umieszczenie:Użyj szeregu przelotek termicznych pod podkładką IC, aby przenieść ciepło do miedzianej płaszczyzny uziemienia.
- Nalewka miedziana:Grubość warstwy zewnętrznej miedzi powinna wynosićMinimum 2 uncje (0,0026 cala).dla śladów wysokoprądowych.
- Kontrola:Wypaczenie i skręcenie PCBA nie może przekraczać0,0075 cala na calaby zapewnić kontakt z radiatorem.
2. Wybór komponentów pod kątem trwałości
- Klasy motoryzacyjne:W przypadku oświetlenia zewnętrznego wybierzAEC-Q101wykwalifikowani kierowcy. Części te obsługują boki zwilżane bocznie (SWF), co pozwala na automatyczną kontrolę optyczną (AOI) połączeń lutowanych – co jest wymogiem w przypadku produkcji pozbawionej wad.
- Kondensatory:Należy używać kondensatorów o wysokim prądzie tętniącym, przystosowanych do pracy w temperaturze minimum 105°C.
3. Lutowalność i kontrola
- Zgodność z AOI:Opakowania bezołowiowe (DFN/QFN) bez zwilżalnych boków wymagają kosztownej kontroli rentgenowskiej. Technologia SWF umożliwia standardowe AOI, znacznie zmniejszając koszty montażu.
- Rejestracja maski lutowniczej:Błędna rejestracja powinna wynosić maksymalnie ±0,004 cala, aby zapobiec narażeniu na miedź.
4. Bezpieczeństwo elektryczne (upływ i prześwit)
- W przypadku sterowników AC-DC (off-line) należy zapewnić wystarczający odstęp pomiędzy ścieżkami wysokiego napięcia (sieć) a stronami wtórnymi niskiego napięcia.
- Ocena palności:Wszystkie materiały muszą spełniaćUL94V-0. Wartość ta musi być fizycznie oznaczona na lutowanej stronie płytki.
Wymagania specyficzne dla aplikacji
Różne sektory nakładają różne obciążenia na PCBA sterownika LED.
- Reflektory samochodowe (ADB):Wymaga sterowników wysokoprądowych (8A+).Zgodność EMC (CISPR 25 klasa 5). Rozmiar płytki jest często ograniczony, co wymaga stosów składających się z ponad 4 warstw.
- Przemysłowe regały wysokiego składowania:Koncentruje się na ochronie przeciwprzepięciowej i szerokim zakresie napięcia wejściowego (90-305 V AC).
- Konsument (żarówki LED):Ekonomiczne, zwykle jednowarstwowe aluminiowe płytki PCB ze sterownikami liniowymi.
Często zadawane pytania (FAQ)
Poniżej znajdują się trzy często zadawane pytania techniczne dotyczącePCBA sterownika LEDpozyskiwanie i debugowanie.
P1: Dlaczego PCBA sterownika LED ulega awarii po kilku miesiącach, mimo że komponenty są fabrycznie nowe?
A:Prawie zawsze istnieje podstawowa przyczynastres termicznyLubsłabe lutowanie. Sprawdź następujące elementy:
1. Temperatura złącza:Czy zmierzyłeś Tc (temperaturę obudowy) układu scalonego sterownika? Ogólna zasada jest taka, że na każde 10°C wzrostu powyżej 85°C żywotność kondensatora zmniejsza się o połowę.
2. Głód miedzi:Wiele awarii ma miejsce, ponieważ podkładka termiczna układu scalonego nie jest prawidłowo przylutowana. Korzystanie zBoki zwilżalne boczniekonstrukcja pozwala na weryfikację AOI, aby upewnić się, że podkładka termiczna jest w pełni podłączona.
3. Materiał Tg:Standardowy FR4 (Tg 130°C) może z czasem ulec degradacji, jeśli sterownik się nagrzeje. Uaktualnij doTg 150°C+lub PCBA z rdzeniem aluminiowym.
P2: Jak sprawdzić jakość prototypowej płytki PCBA sterownika LED przed masową produkcją?
A:Nie polegaj wyłącznie na kontroli wizualnej. Potrzebujesz trzyetapowego procesu weryfikacji:
1. Test elektryczny (latająca sonda):Obowiązkowa jest 100% weryfikacja łączności sieciowej. Należy uważać, aby nie doszło do zwarć pomiędzy sieciami wysokiego i niskiego napięcia.
2. Obrazowanie termowizyjne:Uruchom sterownik przy pełnym obciążeniu na 1 godzinę. Użyj kamery termowizyjnej, aby sprawdzić, czy temperatura obudowy układu scalonego jest zgodna ze specyfikacją w arkuszu danych.
3. Mikrosekcja złącza lutowanego:W przypadku pakietów DFN należy przeciąć próbne złącze, aby sprawdzić, czy nie ma pustych przestrzeni. Pustki nie powinny przekraczać 25% całkowitej powierzchni podkładki.
P3: Jak wykończenie powierzchni „ENIG” wpływa na mój sterownik LED i czy jest warte dodatkowych kosztów?
A:ENIG (Electroless Nickel Immersion Gold) ma kluczowe znaczenie dla niezawodnych sterowników LED.
- Dlaczego to ma znaczenie:Standardowy HASL (Hot Air Solder Leveling) pozostawia nierówne powierzchnie. W przypadku układów sterownika LED o małym skoku (takich jak QFN lub DFN) do prawidłowego lutowania wymagana jest płaskość.
- Korzyści ze „złota”:Złoto chroni warstwę niklu przed utlenianiem. Jeśli nikiel utlenia się, pojawia się syndrom „czarnej podkładki”, co prowadzi do połączeń lutowniczych, które wyglądają dobrze, ale pękają pod wpływem cykli termicznych (częste w oświetleniu zewnętrznym).
- Werdykt:W przypadku zastosowań motoryzacyjnych lub zewnętrznych ENIG nie podlega negocjacjom. W przypadku jednorazowych żarówek konsumenckich wystarczy OSP lub HASL.
Streszczenie
SolidnyPCBA sterownika LEDjest definiowany nie tylko przez wybrany układ scalony, ale także przezwaga miedzi, termiczne poprzez strategię, Iwykończenie powierzchni. Zawsze wymagaj zgodności z normą IPC-6012 klasa 2 lub klasa 3 i traktuj priorytetowo zwilżalne boki w przypadku krytycznych zastosowań motoryzacyjnych, aby zapewnić weryfikację AOI.
Przestrzegając tych parametrów — zweryfikowanych w trakcie naszych 20-letnich testów branżowych — zapewniasz trwałość sterownika odpowiadającą Twojej matrycy LED, zazwyczaj ponad 50 000 godzin wydajności L70.
