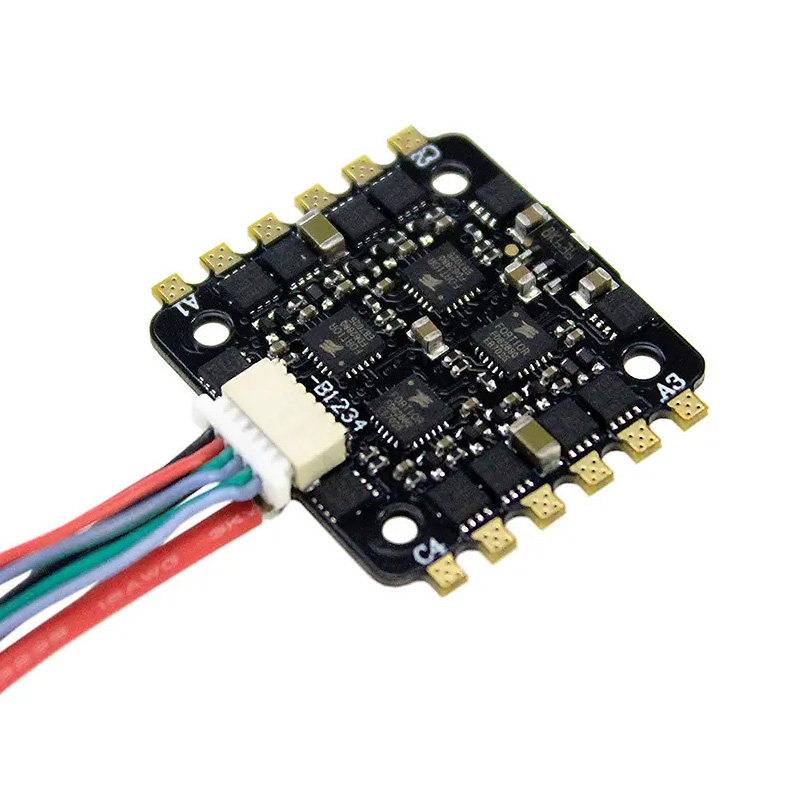

Dzięki 20-letniemu doświadczeniu w elektronice lotniczej i analizie awarii udokumentowałem konkretne praktyki projektowe, które oddzielają podzespoły nadające się do lotu od uziemionego sprzętu. W tym przewodniku omówiono wybór materiałów, zarządzanie temperaturą, wymagania certyfikacyjne i parametry testowane w terenie dla PCBA oświetlenia samolotu.
Rodzaje systemów oświetlenia statków powietrznych
Oświetlenie samolotu można podzielić na różne kategorie, z których każda ma unikalne wymagania PCBA.
Typ oświetlenia Funkcja Tryb pracy Wymagania krytyczne Światła nawigacyjne Wskazanie pozycji (czerwone/zielone/białe) Stałe włączenie Niezawodność, dokładność kolorów Światła antykolizyjne (stroboskopowe) Miganie o dużej intensywności Podwójny wzór stroboskopowy Obsługa prądu szczytowego, precyzja synchronizacji Światła ostrzegawcze Ostrzeżenie silnika/płatowca Miganie 1 Hz Trwałość w cyklu termicznym Światła lądowania Oświetlenie pasa startowego podczas lądowania Wysoka moc na żądanie Ekstremalna strumień świetlny, rozpraszanie ciepła Oświetlenie kabiny/okna Atmosfera pasażera, czytanie Możliwość przyciemniania, regulacja kolorów Zgodność z EMI, płynne przyciemnianie
Podstawowe specyfikacje techniczne
Wymagania środowiskowe
Parametr Wnętrze statku powietrznego Zewnętrzne elementy samolotu (skrzydło/ogon) Temperatura robocza -15°C do +70°C -55°C do +85°C Temperatura przechowywania -40°C do +85°C -55°C do +125°CH Wilgotność 0% do 95% bez kondensacji 0% do 100% kondensacji Wysokość (podczas pracy) 40 000 stóp maks. 55 000 stóp maks. Wibracje (losowe) 0,2 g do 5 g RMS 5 g do 15 g RMS
Specyfikacje zasilania
Parametr Typowa wartość Uwagi Zasilanie pierwotne 28 V DC (nominalne) Zakres od 18 V do 32 V zgodnie z normą MIL-STD-704 Zasilanie AC (systemy kabinowe) 115 V AC / 400 Hz Dla systemów fluorescencyjnych Tolerancja jakości zasilania ±10% stała, ±20% przejściowa Wymagana ochrona przeciwprzepięciowa Prąd czuwania <100µA Dla zachowania pamięci BITE
Wybór materiału na oświetlenie samolotu PCBA
Materiał rdzenia: kompozyt węglowy czy rdzeń metalowy?
Standardowy FR4 jest rzadko akceptowalny w oświetleniu samolotów ze względu na słabą przewodność cieplną i niedopasowanie współczynnika CTE z komponentami LED.
Materiał Przewodność cieplna WRC (ppm/°C) Waga ZastosowanieFR40,3-0,5 W/m·K14-17ŚwiatłoTylko sygnał/sterowanieAluminium MCPCB1,5-3 W/m·K23-25ŚrednieOgólne oświetlenie LEDMiedź MCPCB200-400 W/m·K16-17CiężkieŚwiatła zewnętrzne dużej mocyCarbon Cloth Core175-300 W/m·K (XY)4-6,5Bardzo lekka konstrukcja lotnicza Premium
Zalecenia dotyczące oświetlenia zewnętrznego:Użyj rdzenia z tkaniny węglowej lub miedzianego MCPCB. Dopasowanie CTE do komponentów LED (6-7 ppm/°C) zmniejsza naprężenia ścinające złącza lutowniczego podczas cykli termicznych od -55°C do +85°C.
Wybór masy miedzi
Obciążenie prądowe Oświetlenie wewnętrzne Oświetlenie zewnętrzne Ślady sygnału (<100 mA) 0,5 uncji 1 uncja Moc LED (500 mA–2 A) 1 uncja do 2 uncji 2 uncje Stroboskop/Lądowanie (5 A–15 A) Nie dotyczy 3 uncje do 4 uncji

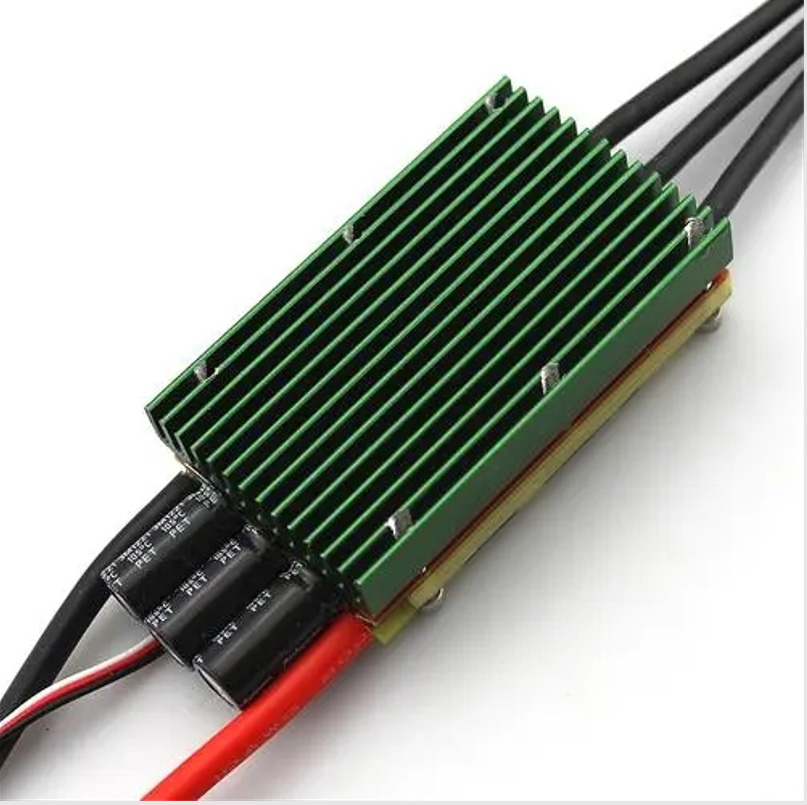

Zarządzanie ciepłem dla PCBA LED dużej mocy w samolotach
Wymagania dotyczące przewodności cieplnej
MCPCB oferują około 10 razy większą przewodność cieplną niż standardowe FR-4, co przekłada się na lepsze odprowadzanie ciepła, jaśniejszy strumień świetlny i dłuższą żywotność diod LED.
Praktyczna zasada:Każde obniżenie temperatury złącza LED o 10°C powoduje podwojenie żywotności komponentów.
Specyfikacje warstwy dielektrycznej
Parametr Standardowy MCPCBWysokowydajny materiał dielektryczny dla przemysłu lotniczegoEpoksyd z wypełniaczem ceramicznym Poliimid przewodzący ciepłoPrzewodność cieplna1-3 W/m·K5-10 W/m·KGrubość dielektryka50-100µm75-150µmNapięcie przebicia2-3 kV3-5 kV
Strategia termiczna dla podkładek LED
Dla każdej diody LED dużej mocy na PCBA:
- Minimum 9 przelotek termicznych(średnica 0,3 mm) na podkładkę LED
- Wypełnione i zamknięte przelotkiwymagane do lutowania
- Poprzez odstępy:Wzór siatki od 1,0 mm do 1,2 mm
- Pusta tolerancja:Poniżej 25% obszaru podkładki widocznego na zdjęciu rentgenowskim

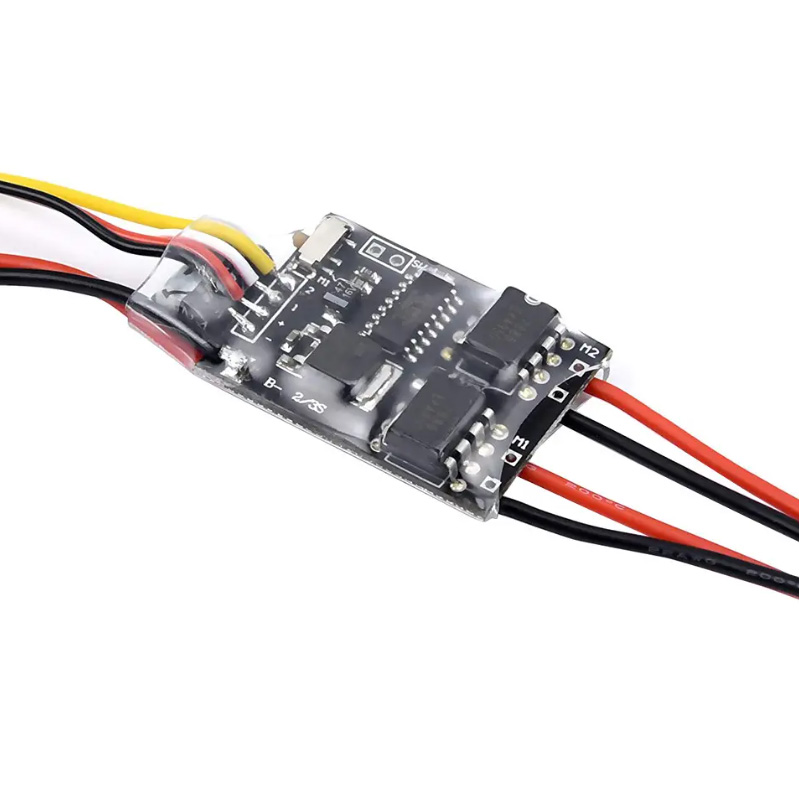

Topologia obwodów i architektura sterowania
Sterowanie oświetleniem zewnętrznym
Nowoczesne oświetlenie zewnętrzne samolotów wykorzystuje programowalne sterowniki LED z niezależną kontrolą kanałów.
Zalecana architektura:
- Układ scalony sterownika LED I2C (np. LP5562 lub podobny) z programowalną pamięcią sekwencji
- Zewnętrzny stopień MOSFET dla wysokoprądowych ciągów LED
- Obsługa redundancji FMU poprzez oddzielne magistrale I2C
Zalety sterowników programowalnych:
- Sekwencje świetlne działają autonomicznie po zaprogramowaniu
- W przypadku normalnych wzorców mrugania nie jest wymagana interwencja FMU
- Łagodna degradacja w przypadku awarii jednego FMU
Oświetlenie wnętrza kabiny
Systemy oświetlenia LED w kabinie samolotu zazwyczaj wykorzystują indywidualnie adresowalne pary LED-mikrokontrolerów.
CechaWymaganiaProtokół sterowania Dane pikseli przez magistralę szeregowąAdresowanieKażda para MCU-LED niezależnie adresowalna Kontrola kolorów RGB lub RGBW na urządzenie Szybkość transmisji danychWystarczająca dla sekwencji animacjiTryb awaryjnyAwaria pojedynczej diody LED nie wpływa na inne
Elastyczne PCBAjest często używany do oświetlenia kabiny, aby dopasować się do zakrzywionych powierzchni kadłuba.
Wbudowany sprzęt testowy (BITE)
PCBA oświetlenia statku powietrznego muszą posiadać funkcje autodiagnostyki.
Monitorowane parametry:
- Napięcie wejściowe i częstotliwość (U_LINE, LINN_SYNC)
- Temperatura (T_AMBIENT)
- Stan lampy/LED (FILAMENT_DETECT dla starszych systemów)
- Napięcie i prąd wyjściowy
Odpowiedź na ugryzienie:
- Zapisz błąd w pamięci nieulotnej
- Opcjonalnie: awaria sygnału poprzez wyjście dyskretne
- Kontynuuj pracę, jeśli jest to bezpieczne (łagodna degradacja)
Ochrona przed zakłóceniami elektromagnetycznymi i piorunami
Wymagania dotyczące ochrony odgromowej
W przypadku zewnętrznych świateł montowanych na błotniku/tyle:
Element ochronny Specyfikacja Diody TVS Dwukierunkowe, przystosowane do przebiegu pioruna Iskierniki Do pierwotnego zabezpieczenia przed przepięciami Rezystancja szeregowa 10 Ω do 100 Ω na wszystkich liniach wejściowych Połączenie uziemiające Końcówka uziemiająca o wartości znamionowej UL 467
Łagodzenie zakłóceń elektromagnetycznych
TechnikaZastosowanieKoraliki ferrytoweLinie wejściowe zasilania Dławiki trybu wspólnegoDo przełączania wejść regulatoraKable ekranowanePomiędzy PCBA a zdalnymi diodami LEDMiedziana płaszczyzna uziemienia Solidna ścieżka powrotna, minimalne pętle
Certyfikacja i zgodność
Kluczowe standardy dotyczące oświetlenia samolotów PCBA
StandardZastosowanieWymaganieDO-160Wszystkie urządzenia pokładoweTesty środowiskowe i EMIMIL-STD-704Pobór mocyJakość zasilania 28V DCMIL-P-55110 / IPC-6012Kwalifikacja PCBKlasa 3/AerospaceFAA AC 150/5345-46Oświetlenie pasa startowegoŚwiatła krawędziowe/końcowe pasa startowegoZałącznik ICAO 14Międzynarodowe standardy oświetlenia lotnisk
Wymagania dotyczące testów kwalifikacyjnych
Sekcja testu DO-160 Kryteria zaliczenia Temperatura-wysokość 4,0 Symulowana praca na wysokości 55 000 stóp Wibracje 8,0 Brak usterek mechanicznych lub elektrycznych Wilgotność 6,0 Brak korozji lub uszkodzeń izolacji Wywołane piorunami 22,0 Brak uszkodzeń, brak niebezpiecznych warunków Podatność na płyny 11,0 Brak degradacji przez Skydrol, paliwo itp.
Często zadawane pytania dotyczące PCBA dotyczące oświetlenia samolotu
P1: Jaka jest różnica między PCBA z rdzeniem aluminiowym i miedzianym do oświetlenia zewnętrznego samolotu?
A:Wybór pomiędzy PCBA z rdzeniem aluminiowym a miedzianym ma bezpośredni wpływ na wydajność cieplną, wagę i niezawodność zewnętrznego oświetlenia samolotu.
Aluminiowy MCPCB (płytka drukowana z rdzeniem metalowym):
- Przewodność cieplna: 138-238 W/m·K
- Gęstość: 2,70 g/cm3 (lekki)
- WRC: 23-25 ppm/°C
- Koszt: 30-50% niższy niż miedź
Miedziany MCPCB:
- Przewodność cieplna: 390-401 W/m·K (w przybliżeniu podwójne aluminium)
- Gęstość: 8,96 g/cm3 (3,3x cięższa)
- CTE: 16-17 ppm/°C (lepiej pasuje do komponentów LED przy 6-7 ppm/°C)
- Doskonały w przypadku ekstremalnej gęstości mocy (>2 W/cm²)
Matryca decyzyjna dla zastosowań lotniczych:
Lokalizacja statku powietrznegoGęstość mocyPoziom drgańZalecany rdzeńLampki do czytania w kabinieNiski (<0,5 W/cm²)NiskiAluminiowe MCPCBŚwiatła inspekcyjne skrzydełŚrednie (1-2 W/cm²)WysokieAluminium z ulepszonymi przelotkamiŚwiatła lądowania (LED)Wysokie (>2 W/cm²)Bardzo wysokieMiedziane MCPCBAStroboskop antykolizyjnyBardzo wysokie (impulsowe)WysokieMiedziane MCPCB
Dla ekstremalnych środowisk:Płytki drukowane z rdzeniem z tkaniny węglowej zapewniają przewodność cieplną XY na poziomie 175–300 W/m·K przy współczynniku CTE wynoszącym zaledwie 4–6,5 ppm/°C, co jest ściśle dopasowane do ceramicznych pakietów LED. Minimalizuje to naprężenia termiczne podczas szybkich cykli temperatur od -55°C do +85°C.
P2: Jak zaprojektować zasilanie prądem przemiennym o częstotliwości 400 Hz występujące w systemach oświetlenia kabiny samolotu?
A:Oświetlenie kabiny samolotu często wykorzystuje napięcie prądu przemiennego 115 V przy częstotliwości 400 Hz, a nie 50/60 Hz stosowane w budynkach. Stwarza to unikalne wymagania projektowe.
Wyzwanie projektowe 400 Hz:
Standardowe zasilacze zaprojektowane dla 50/60 Hz przegrzeją się lub uszkodzą przy 400 Hz z powodu strat w rdzeniu w transformatorach i elementach magnetycznych.
Wymagane adaptacje projektu PCBA:
Komponent Konstrukcja 50/60 Hz Konstrukcja 400 Hz Transformator Standardowa stal krzemowa Wysokiej częstotliwości rdzeń ferrytowy lub nawinięty taśmą Filtrowanie wejściowe Duże kondensatory elektrolityczne Mniejsze kondensatory foliowe Prostowniki Standardowe diody Diody szybkiego odzyskiwania Filtrowanie EMI Zaprojektowane dla tętnienia 120 Hz Zaprojektowane dla tętnienia 800 Hz
Lista kontrolna projektu dla PCBA 400 Hz:
1. Sprawdź częstotliwości znamionowe komponentów- Transformatory i cewki muszą pracować przy częstotliwości 400 Hz
2. Zmierz prąd rozruchowy- Systemy 400 Hz często charakteryzują się większym rozruchem niż konstrukcje 50/60 Hz
3. Przetestuj z mocą klasy lotniczej- Używaj źródła 400 Hz, a nie źródła zasilania
4. Sprawdź synchronizację- Wiele systemów wymaga ściemniania z blokadą częstotliwości (np. LINN-SYNC)
P3: Jakie są najczęstsze tryby awarii PCBA oświetlenia samolotu i jak im zapobiegać?
A:Z analizy uszkodzeń zespołów oświetleniowych Airbusa i Boeinga wynika, że dominują te pięć trybów awarii.
Tryb awarii 1: Awaria transformatora (obwód zapłonu/rozruchu)
Zapobieganie:
- Określić transformatory z odpowiednim marginesem termicznym
- Upewnij się, że materiał doniczkowy jest odporny na temperatury od -55°C do +125°C
- Sprawdź, czy napięcie wtórne pod obciążeniem jest prawidłowe
Tryb awarii 2: Awaria MOSFET-u w obwodach przełączających
Zapobieganie:
- Używaj tranzystorów MOSFET o znamionowym napięciu roboczym co najmniej 2x
- Dodać rezystory bramkowe (10 Ω do 100 Ω), aby ograniczyć prąd
- Uwzględnij obwody tłumiące w węzłach przełączających
- Zmniejszenie wartości znamionowych temperatury (użyj części przystosowanych do pracy przy 150°C)
Tryb awarii 3: Awaria cewki indukcyjnej w obwodach rezonansowych
Zapobieganie:
- Określ cewki indukcyjne z izolacją klasy UL
- Upewnij się, że prąd znamionowy przekracza szczytowy prąd roboczy
- Dodać szeregowo bezpiecznik termiczny dla obwodów krytycznych
Tryb awarii 4: Reset lub blokada mikrokontrolera
Zapobieganie:
- Użyj dedykowanego układu scalonego nadzoru napięcia (nie resetowania RC)
- Sprawdź, czy czas resetowania spełnia wymagania arkusza danych
- Dodaj licznik czasu watchdoga do przywracania zasilania po awarii
Tryb awarii 5: Zmęczenie złącza lutowniczego spowodowane cyklami termicznymi
Zapobieganie poprzez projektowanie PCBA:
- Używaj materiałów dopasowanych do współczynnika CTE- Rdzeń miedziany (16-17 ppm/°C) jest lepszy niż aluminium (23-25 ppm/°C) w połączeniu z ceramicznymi diodami LED (6-7 ppm/°C)
- Dodaj połączenie klejące- Pod duże elementy nałożyć klej epoksydowy lub silikonowy
- Zoptymalizuj geometrię podkładki- Na elementach z otworami przelotowymi należy stosować podkładki łezkowe i większe pierścienie
- Rozważ doniczkowanie- W przypadku montażu zewnętrznego masa zalewowa tłumi naprężenia termiczno-mechaniczne
Kompleksowe testowanie:
Przed zatwierdzeniem lotu PCBA musi przejść cykl termiczny DO-160:
- Minimum 500 cykli dla wnętrza
- Ponad 1000 cykli na zewnątrz
- Zakres temperatur odpowiadający rzeczywistemu miejscu instalacji
Podsumowanie: Lista kontrolna projektu oświetlenia statku powietrznego PCBA
Element konstrukcyjnyWymaganiaMateriał rdzeniaAluminium MCPCB do wnętrz; miedź lub tkanina węglowa na zewnątrz Miedź Masa minimum 2 uncje dla mocy; 3-4 uncje na światła stroboskopowe/lądujące Przelotki termiczne Minimum 9 na diodę LED dużej mocy, wypełnione i zakryte. Współczynnik współczynnika współczynnika przenikania ciepła (CTE) Dopasowany współczynnik CTE rdzenia w granicach 10 ppm/°C komponentów LED Zasilanie wejściowe Ochrona przeciwprzepięciowa dla 28 V DC; Kompatybilność 400 Hz dla systemów kabinowychBITEMonitorowanie napięcia, prądu i temperatury; rejestrowanie błędów Certyfikat DO-160 przetestowany; IPC-6012 Klasa 3
Prawidłowo zaprojektowana płytka PCBA oświetlenia samolotu działa nieprzerwanie przez ponad 50 000 godzin lotu bez dostępu do konserwacji. Połączenie zarządzania temperaturą MCPCB, programowalnych sterowników LED i testów kwalifikacyjnych DO-160 zapewnia niezawodność wymaganą w lotnictwie.
