Dzięki 20-letniemu doświadczeniu w produkcji elektroniki użytkowej i płytek PCB sprawdziłem tysiące zespołów lamp sufitowych. W tym przewodniku omówiono wybór materiałów, zarządzanie temperaturą, topologię sterowników i wymagania zgodności specyficzne dla projektu PCBA lamp sufitowych.

Co musi zrobić lampa sufitowa PCBA

Lampa sufitowa PCBA (Printed Circuit Board Assembly) steruje i zasila źródło światła LED. W przeciwieństwie do gołej płytki PCB, płytka PCBA zawiera wszystkie elementy przylutowane do płytki — diody LED, sterowniki, rezystory, kondensatory i złącza.

Podstawowe funkcje lampy sufitowej PCBA:

- Konwersja AC-DC (jeśli zintegrowany sterownik):Konwertuje napięcie prądu przemiennego 110–277 V na napięcie prądu stałego o niskim napięciu dla diod LED

- Regulacja prądu stałego:Utrzymuje stabilny prąd LED pomimo wahań napięcia wejściowego

- Zarządzanie ciepłem:Przewodzi ciepło ze złączy LED, aby zapobiec przedwczesnej awarii

- Sterowanie ściemnianiem (opcjonalnie):Interfejsy ze ściemniaczami ściennymi (0-10V, TRIAC lub PWM)

Różnica w stosunku do gołej płytki PCB:Na gołej płytce PCB znajdują się miedziane ścieżki i podkładki, ale nie ma żadnych komponentów. PCBA jest w pełni zmontowana i gotowa do montażu w oprawie oświetleniowej.

Podstawowe specyfikacje techniczne

Parametry mocy wejściowej

Parametr Zakres standardowy Zakres wysokiej wydajności Napięcie wejściowe (AC) 110–120 V (USA) lub 220–240 V (UE) 90–277 V (uniwersalne) Częstotliwość wejściowa 50/60 Hz 50/60 Hz Współczynnik mocy (PF) > 0,70 (konsumencki) > 0,90 (komercyjny) Całkowite zniekształcenia harmoniczne (THD) < 20% < 15% (DLC wymagania) Ochrona przeciwprzepięciowa 1 kV (podstawowa) 2-4 kV (komercyjna)

Wymagania dotyczące współczynnika mocy i THD według standardów Energy Star i DLC.

Dane techniczne wyjścia LED

ParametrNiska mocŚrednia mocWysoka mocCałkowity strumień świetlny800-1500 lm (zastępuje żarówkę 60W)1500-3000 lm3000-5000 lm+liczba diod LED18-4848-100100-200+prąd LED50-150 mA150-300 mA300-700 mAcałkowity Moc 8-15W15-30W30-60W

Specyfikacje fizyczne

ParametrFR4 StandardAluminium MCPCBKształt płytyOkrągły, kwadratowy lub niestandardowyOkrągły, kwadratowy lub niestandardowyŚrednica (typowo okrągła)100 mm do 300 mm100 mm do 300 mm Waga miedzi1 uncja (sygnał), 2 uncje (moc)1-2 uncje Liczba warstw2 warstwy (najczęściej)1-2 warstwyPrzewodność cieplna0,3-0,5 W/m·K1-9 W/m·K

Wybór materiału PCB: FR4 vs. aluminium MCPCB

Wybór pomiędzy FR4 a aluminiowym MCPCB (metalowym rdzeniem PCB) jest najważniejszą decyzją przy projektowaniu lamp sufitowych PCBA.

Tabela porównawcza

Charakterystyka FR4 PCBAAluminium MCPCBPrzewodność cieplnaZła (0,3-0,5 W/m·K)Dobra do doskonałej (1-9 W/m·K)Waga LekkaUmiarkowanyKoszt (mała objętość)NiższaUmiarkowana (30-50% wyższa niż FR4)Żywotność diod LED przy 150mA30 000-40 000 godzin Ponad 50 000 godzinNajlepsze zastosowanieNiska moc (<12W), wymienna żarówka Oprawy sufitowe o średniej i dużej mocy

Matryca decyzji

Moc lampy sufitowej Zalecany materiał PCBA Powód 5 W–12 W (mały montaż podtynkowy) FR4 (2-warstwowy) Niższy koszt, akceptowalne ciepło 12 W–25 W (sufit standardowy) Aluminiowy MCPCB (1–2 W/m·K) Krytyczne zarządzanie temperaturą 25 W–50 W (duże panele) Wysokowydajne aluminium (3–5 W/m·K) Zapobiega przegrzaniu diod LED 50 W+ (komercyjny) Najwyższej jakości aluminium (5-9 W/m·K) lub rdzeń miedziany Obowiązkowy warunek niezawodności

Praktyczna zasada:W przypadku lamp sufitowych o mocy powyżej 15 W należy zastosować aluminiowe MCPCB. FR4 spowoduje przedwczesną awarię diod LED z powodu gromadzenia się ciepła.

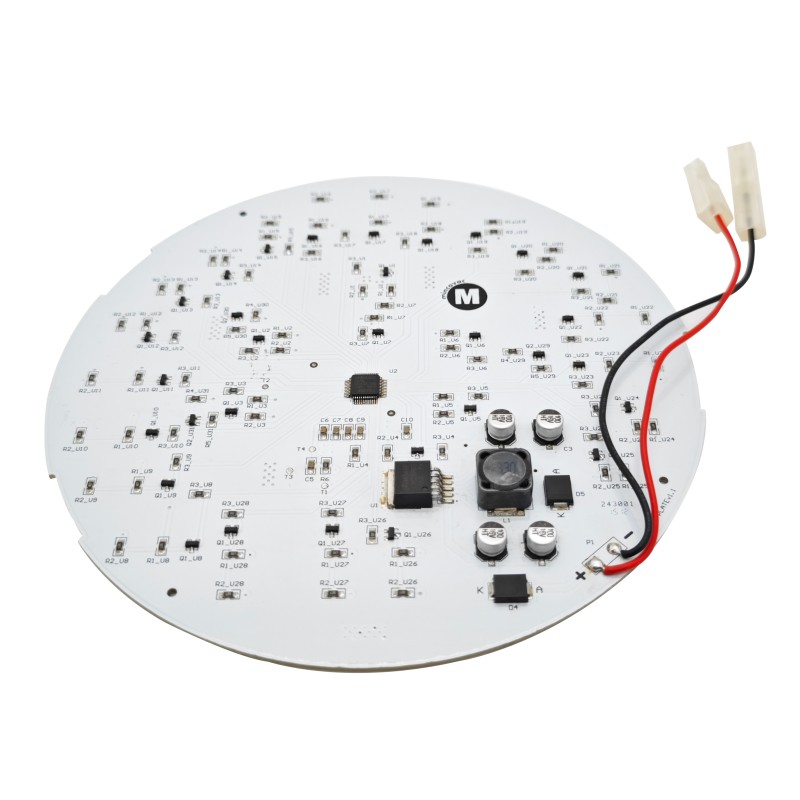

Topologia sterownika dla PCBA lampy sufitowej

PCBA lamp sufitowych korzystają z dwóch głównych architektur sterowników: zintegrowanej (elementy na tej samej płycie) lub zdalnej (oddzielna płyta sterownicza).

Zintegrowany a zdalny sterownik

AspektZintegrowany sterownik (COB lub liniowy)Zdalny sterownik (oddzielna płytka)Lokalizacja sterownikaNa tej samej płytce drukowanej co diody LEDOddzielna płytka, połączona przewodamiTypowa moc 5W-25W15W-100W+Wydajność80-88%85-93%Wydajność migotaniaMoże być słaba w przypadku prostych sterowników liniowychDoskonała przy właściwym filtrowaniuZgodność ze ściemnianiemOgraniczona (tylko TRIAC)Szeroki (0-10V, TRIAC, DALI) Koszt Niższy (pojedyncza płytka) Wyższy (dwie płytki) Najlepsze do opraw wrażliwych na koszty, nieściemniających Komercyjne, z możliwością ściemniania, dużej mocy

Stały prąd a stałe napięcie

Typ sterownika Najlepszy ze względu na zalety Wady Stały prąd (CC) Ciągi LED z napędem bezpośrednim Prostsze, mniej komponentów Liczba diod LED musi odpowiadać napięciu sterownika Stałe napięcie (CV) Oprawy modułowe z wieloma płytkami Standardowe 12 V/24 V, łatwe do rozbudowy Wymaga oddzielnych rezystorów ograniczających prąd

Zalecenia dotyczące lampy sufitowej PCBA:Użyj topologii sterownika prądu stałego w projektach zintegrowanych. Zapewnia stabilny prąd LED bez dodatkowych rezystorów.

Zarządzanie ciepłem w lampie sufitowej PCBA

Ciepło jest głównym wrogiem żywotności diod LED. Każde obniżenie temperatury złącza LED o 10°C powoduje podwojenie żywotności.

Projekt ścieżki termicznej

Ścieżka cieplna lampy sufitowej PCBA przebiega według następującej kolejności:

Złącze LED → Podkładka termiczna LED → Miedź PCBA → warstwa dielektryczna (MCPCB) → podstawa aluminiowa → obudowa oprawy → powietrze w pomieszczeniu

Najsłabsze ogniwo:Warstwa dielektryczna (izolacja pomiędzy obwodem miedzianym a podstawą aluminiową). Standardowy dielektryk ma przewodność 1-3 W/m·K. Wysokiej jakości dielektryk osiąga 5-9 W/m·K.

Zasady projektowania podkładek LED

Element konstrukcyjnyWymaganiaPrzelotki termiczne pod diodą LED9-12 przelotek (średnica 0,3 mm) na diodę LED dużej mocyPrzez wypełnienieWypełnione i zaślepione (umożliwia lutowanie od góry)Rozmiar miedzianego podkładkiMinimalny rozmiar podkładki termicznej 2x LED Pokrycie lutowia80-90% powierzchni podkładki termicznej (kontrola rentgenowska)Tolerancja pustkiMaksymalnie 25% powierzchni podkładki

Weryfikacja termiczna

Test produkcyjny:Po montażu włącz lampę sufitową z pełną mocą na 1 godzinę. Zmierz temperaturę na podkładkach LED za pomocą kamery na podczerwień.

Temperatura (podkładka LED) Stopień Oczekiwana żywotność <50°CDoskonała70 000+ godzin 50-60°CDobra50 000-70 000 godzin 60-70°CDopuszczalna30 000-50 000 godzin>70°CRyzyko awarii<20 000 godzin

Zasady układu PCB dla lamp sufitowych PCBA

Zasada 1: Symetryczne rozmieszczenie diod LED

Umieść diody LED równomiernie na PCBA, aby zapobiec powstawaniu gorących punktów i zapewnić równomierny rozkład światła. W przypadku okrągłych lamp sufitowych:

- Ułóż diody LED w koncentryczne okręgi

- Równe odstępy pomiędzy sąsiednimi diodami LED

- Zachowaj stałą odległość od krawędzi deski

Zasada 2: Krótkie ślady wysokoprądowe

Ścieżki wysokoprądowe (zasilanie diody LED i masa) powinny być możliwie krótkie i szerokie. Oblicz wymaganą szerokość:

Dla 2 uncji miedzi, wzrost temperatury o 20°C:

- Szerokość (mil) = prąd (ampery) × 35

Przykład: ślad 300 mA (0,3 A) → 0,3 × 35 = minimum 10,5 milicala (0,27 mm)

Dodaj 50% marginesu bezpieczeństwa:Użyj 16 mils (0,4 mm) dla śladów 300 mA.

Zasada 3: Oddziel sekcje AC i DC

Jeśli PCBA zawiera zintegrowaną przetwornicę AC-DC:

- Trzymaj wejście AC (wysokie napięcie) na jednej krawędzi płytki

- Zachowaj odległość upływu 3 mm pomiędzy ścieżkami prądu przemiennego i prądu stałego niskiego napięcia

- Użyj fizycznej szczeliny lub fosy na płytce drukowanej, jeśli jest mało miejsca

Zasada 4: Miedziana zalewka do gruntu

Aby uzyskać zwroty diod LED, nałóż solidną warstwę miedzi na górną warstwę (w przypadku MCPCB, warstwę obwodu). Zmniejsza to spadek napięcia i poprawia rozprowadzanie ciepła.

Zasada 5: Łańcuchowa dystrybucja mocy

W przypadku dłuższych lamp sufitowych (liniowych lub prostokątnych) poprowadź ścieżki zasilania jako magistralę centralną, zamiast zasilać diody LED z końca poprzedniego ciągu.

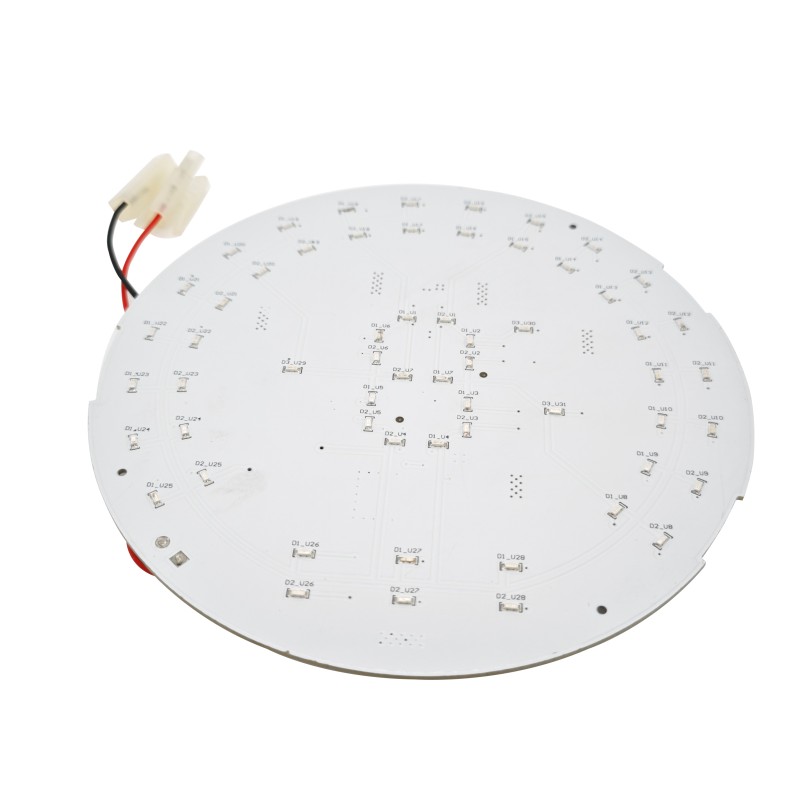

Przykład układu PCBA lampy sufitowej (okrągły)

Typowa okrągła lampa sufitowa PCBA (średnica 150 mm, 36 diod LED) ma następujący układ warstw:

Warstwa Funkcja Miedź Waga Górna (warstwa obwodu) Pady LED, ścieżki, elementy sterownika 2 uncje Warstwa dielektryczna Izolacja elektryczna 75–100 µm Podstawa aluminiowa Rozpraszanie ciepła i wsparcie mechaniczne Grubość 1,6 mm Dół (opcjonalnie) Tylko elementy dodatkowe lub maska lutownicza Nie dotyczy

Zagadnienia dotyczące migotania i przyciemniania

Przyczyny migotania

Migotanie diody LED występuje, gdy prąd wyjściowy sterownika ma znaczne tętnienie. Najczęstsze przyczyny:

- Niewystarczająca pojemność wyjściowaw sterowniku

- Słaba kompatybilność ściemniacza TRIAC(wiodące ściemniacze krawędziowe z obciążeniami pojemnościowymi)

- Ściemnianie PWM o niskiej częstotliwości(<1 kHz)

Wskaźniki migotania

Metryczne DobreDopuszczalneSłabeProcent migotania (100 Hz)<10%10-30%>30%Wskaźnik migotania<0.10.1-0.3>0.3Częstotliwość migotania>1 kHz100-1000 Hz<100 Hz

Techniki redukcji migotania

TechnikaEfektWpływ na kosztyDodanie zbiorczego kondensatora wyjściowego (100-470µF)Redukuje tętnienie 100-120 HzNiskie (0,10-0,30 USD)Zwiększenie częstotliwości ściemniania PWM do >4 kHz Eliminuje widoczne migotanieBrak (zmiana oprogramowania sprzętowego)Użyj topologii flyback o wysokim PF lub buck-boost Lepsza regulacja napięciaUmiarkowana (0,50-1,00 USD)

Zgodność i certyfikacja

Wymagane certyfikaty według rynku

RynekCertyfikatWymaganiaUSAUL 1598 lub UL 8750Bezpieczeństwo opraw LEDKanadaCSA C22.2 nr 250.0Bezpieczeństwo opraw oświetleniowychEUCE (w tym LVD, EMC, RoHS)Bezpieczeństwo, emisje, substancje niebezpieczneŚwiatowyIEC 62031Moduły LED do oświetlenia ogólnegoEfektywność energetyczna (USA)Energy Star lub DLCUprawnienie do rabatu, wymagania użytkowe

Wspólne testy zgodności

TestStandardKryteriaWytrzymałość dielektryczna (hipot)UL 87501500V AC przez 1 minutę, bez awariiCiągłość uziemieniaUL 8750<0,1Ω pomiędzy zaciskiem uziemiającym a odsłoniętym metalemEMI (przewodzone i wypromieniowane)FCC część 15 (USA) lub EN 55015 (UE)Poniżej określonych limitówWspółczynnik mocy i THDEnergy StarPF >0,90, THD <20% dla zastosowań komercyjnych

Często zadawane pytania dotyczące PCBA dotyczące lamp sufitowych

P1: Czy mogę używać tej samej lampy sufitowej PCBA do zastosowań komercyjnych przy napięciu 120 V i 277 V?

A:Nie, nie bez uniwersalnego sterownika wejściowego. Oto rozkład techniczny:

PCBA zaprojektowana specjalnie dla napięcia 120 V AC wykorzystuje komponenty przystosowane do napięcia szyny około 200 V DC (po wyprostowaniu). Przy napięciu 277 V AC wyprostowana szyna DC ma napięcie około 390 V DC. Przekracza to napięcie znamionowe standardowych kondensatorów, tranzystorów MOSFET i diod o napięciu 120 V.

Wymagania dotyczące obniżania wartości znamionowych napięcia komponentów:

Komponent Napięcie znamionowe 120 V 277 V Wymagana moc Kondensator wejściowy 200 V 400–450 V MOSFET 250–300 V 500–600 V Diody prostownicze 200 V 400 V Odległość upływu 1,5 mm 3,0 mm

Jeśli potrzebujesz pojedynczej PCBA dla obu napięć:

- Określ Auniwersalny sterownik wejściaznamionowe 90-277 V AC

- Używaj komponentów przystosowanych do napięcia szyny minimum 400 V DC

- Zaprojektuj upływ płytki drukowanej na 3 mm pomiędzy liniami prądu przemiennego a sekcjami niskiego napięcia

- Spodziewaj się o 10-20% wyższych kosztów komponentów

Alternatywny:Utwórz dwa warianty PCBA — jeden dla 120 V (niższy koszt) i jeden dla 277 V (wyższe napięcie znamionowe). Jest to powszechne w komercyjnej produkcji oświetlenia.

P2: Jak zapewnić prawidłowe działanie mojej lampy sufitowej PCBA ze ściemniaczem ściennym TRIAC?

A:Kompatybilność ze ściemniaczem TRIAC jest częstym wyzwaniem dla projektantów lamp sufitowych PCBA. Oto podejście inżynierskie:

Problem:Ściemniacze TRIAC przeznaczone są do żarówek (obciążenia rezystancyjne). Diody LED są obciążone reaktywnie, co może powodować przerwy zapłonu TRIAC, prowadzące do migotania, migania lub braku przyciemnienia poniżej 30%.

Rozwiązanie 1 - Rezystor upływowy (pasywny):
Dodaj rezystor upływowy (10–50 kΩ, 1–2 W) na wejściu prądu przemiennego. Pobiera to wystarczającą ilość prądu (5-15 mA), aby zapewnić prawidłowe przewodnictwo TRIAC podczas każdego półokresu.

Wynik:Poprawia przyciemnianie niskich częstotliwości (zwykle minimum 10-15%). Dodaje 1-2 W straty w trybie gotowości.

Rozwiązanie 2 – Aktywny obwód odpowietrzający (preferowany):
Aktywny odpowietrznik (sterowany układem scalonym) pobiera prąd tylko wtedy, gdy w przeciwnym razie TRIAC uległby przerwom zapłonu. Strata wydajności jest bliska zeru.

Rozwiązanie 3 — Określ układ scalony sterownika przyciemniania TRIAC:
Wiele komercyjnych układów sterowników LED zawiera wbudowaną funkcję wykrywania przyciemnienia TRIAC i kontrolę upustu. Przykłady obejmują:

- TI LM3447(sterownik LED z możliwością przyciemniania TRIAC)

- MPS MP4030(TRIAC regulator ściemniania po stronie pierwotnej)

Wymagania testowe:Sprawdź zgodność ściemniania z co najmniej 5 różnymi modelami ściemniaczy TRIAC (Lutron, Leviton, Legrand). Ściemniacze różnią się znacznie pod względem wymagań prądowych.

Znak awarii pola:Jeśli lampa sufitowa migocze lub miga, gdy jest przyciemniona poniżej 50%, obwód odpowietrzający jest niewystarczający.

P3: Jakie są najczęstsze problemy z jakością w produkcji lamp sufitowych PCBA?

A:Z tysięcy kontroli produkcyjnych wynika, że te pięć wad stanowi ponad 80% problemów z jakością lamp sufitowych PCBA.

WadaCzęstotliwośćGłówna przyczyna Metoda wykrywania Koszt naprawy Nagrobki LED 1-5%Nierówna ilość pasty lutowniczej na podkładkach LEDAOIWysoka (diody LED uszkodzone)Pusty lutownicze pod diodami LEDCzęstoUwięzione gazy strumieniowe podczas rozpływuKontrola rentgenowska Brak (akceptowalne puste przestrzenie <25%)Diody LED odwróconej polaryzacji0,5-2%Błąd podajnika lub umiejscowieniaWizualny lub AOI (kolor/oznaczenie)Bardzo wysoki (złom) płyta) Zimne luty na układzie scalonym sterownika 1-3% Niewystarczająca temperatura rozpływu AOI lub kontrola ręczna Średnia (możliwa przeróbka) Niewystarczająca pasta termoprzewodząca (MCPCB) 5-10% Niespójna aplikacja Test rozciągania lub obrazowanie termiczne Niski (dodaj pastę)

Strategie zapobiegawcze:

Nagrobek LED:

- Użyj otworów szablonu nieco większych niż podkładki LED (stosunek 1:1,1)

- Upewnij się, że profil rozpływu ma czas 60-90 sekund powyżej likwidusu (TAL)

Diody LED o odwróconej polaryzacji:

- Używaj diod LED z wyraźnym oznaczeniem polaryzacji (anoda/katoda)

- Wdrożenie automatycznej inspekcji optycznej (AOI) z kontrolą polaryzacji

- Przeprowadź 100% test polaryzacji na latającej sondzie lub łożu gwoździ

Połączenia lutowane na zimno:

- Sprawdź szczytową temperaturę rozpływu (245-260°C dla bezołowiowego SAC305)

- Codziennie monitoruj profil piekarnika za pomocą profilera (nie tylko raz na partię)

Niewystarczająca pasta termoprzewodząca (MCPCB do radiatora):

- Do pasty termicznej użyj szablonu lub sitodruku (nie nakładaj ręcznie)

- Docelowa grubość pasty 0,3-0,5 mm

- Po zamontowaniu sprawdź pokrycie (pasta termoprzewodząca powinna lekko wycisnąć krawędzie)

Lista kontrolna kontroli jakości przychodzącej kontroli PCBA lamp sufitowych:

Element kontroliMetodaKryteria akceptacjiPolaryzacja diody LEDWizualna lub AOI100% poprawnaPołączenia lutowane (elementy mocy)AOINBez mostkowania, brak niewystarczającego lutu Pustki LEDPrześwietlenie rentgenowskie (próbka 5-10%)<25% na padPasta termicznaWizualna (wyciśnięcie krawędzi)Widoczny we wszystkich punktach mocowaniaTest elektrycznyLatająca sonda lub łoże gwoździOtwarte/krótkie, dioda LED do przodu kontrola napięcia

Lista kontrolna produkcji lampy sufitowej PCBA

Etap produkcjiWymaganieWeryfikacjaInspekcja przychodząca PCBBrak wypaczeń, prawidłowa grubość, widoczne wykończenie ENIGPomiar wizualny i miernikaDruk pasty lutowniczejGrubość szablonu 0,1-0,12mm, wyrównanie apertury ±0,05mmSPI (kontrola pasty lutowniczej)Umieszczenie diod LED typu „wybierz i umieść” Dokładność ±0,05mmAOI po umieszczeniu Lutowanie rozpływoweSzczyt 245–260°C, TAL 60–90 sekund Dane profilera na partiaNakładanie pasty termicznej o grubości 0,3–0,5 mm, pełne krycie Kontrola masy + wizualna Mocowanie radiatora Równomierne ciśnienie, bez szczeliny Specyfikacja momentu obrotowego śruby Test elektryczny Otwarty/zwarty, polaryzacja diody LED, pomiar prądu Automatyczne urządzenie testowe

Podsumowanie: Lista kontrolna PCBA dobrej jakości lampy sufitowej

Dobrej jakości lampa sufitowa PCBA równoważy koszty, wydajność cieplną i zgodność. W przypadku standardowych opraw mieszkaniowych (15–25 W) aluminiowy moduł MCPCB z 2 uncjami miedzi, sterownikiem stałoprądowym i diodami LED o temperaturze poniżej 60°C stale osiąga ponad 50 000 godzin żywotności. W przypadku komercyjnych opraw z funkcją ściemniania dodaj układy scalone sterownika kompatybilne z TRIAC i obwody upustowe. Najczęstszym defektom produkcyjnym – nagrobkom LED, odwrotnej polaryzacji i zimnym połączeniom – można zapobiec dzięki inspekcji AOI i kontrolowanym profilom rozpływu.

Element projektu	Wymóg
Materiał PCB	Aluminiowy MCPCB dla >15W; FR4 akceptowalny dla <12W
Waga miedzi	2 uncje na ślady mocy; 1 uncja na sygnał
Zarządzanie ciepłem	Ponad 9 przelotek termicznych na diodę LED; Temperatura podkładki LED <60°C przy pełnym obciążeniu
Topologia sterowników	Prąd stały (zintegrowany lub zdalny)
Kontrola migotania	Pojemność wyjściowa 100-470µF; Ściemnianie PWM > 4 kHz, jeśli jest używane
Kompatybilność ze ściemnianiem	Obwód odpowietrzający dla TRIAC; dedykowany układ ściemniający zapewniający najlepsze rezultaty
Napięcie znamionowe	Komponenty przystosowane do maksymalnego napięcia wejściowego (120 V lub 277 V lub uniwersalne)
Certyfikaty	UL lub CE w oparciu o rynek docelowy; Energy Star w reklamie
Inspekcja produkcji	AOI (polaryzacja LED, złącza lutowane), prześwietlenie (puste przestrzenie), test elektryczny
