Dzięki 20-letniemu doświadczeniu w produkcji elektroniki i SEO skontrolowałem setki zespołów znaków wyjściowych. W tym przewodniku opisano specyfikacje techniczne, standardy zgodności i rzeczywiste wskaźniki wydajności, których faktycznie szukają menedżerowie obiektów i osoby odpowiedzialne za specyfikacje.

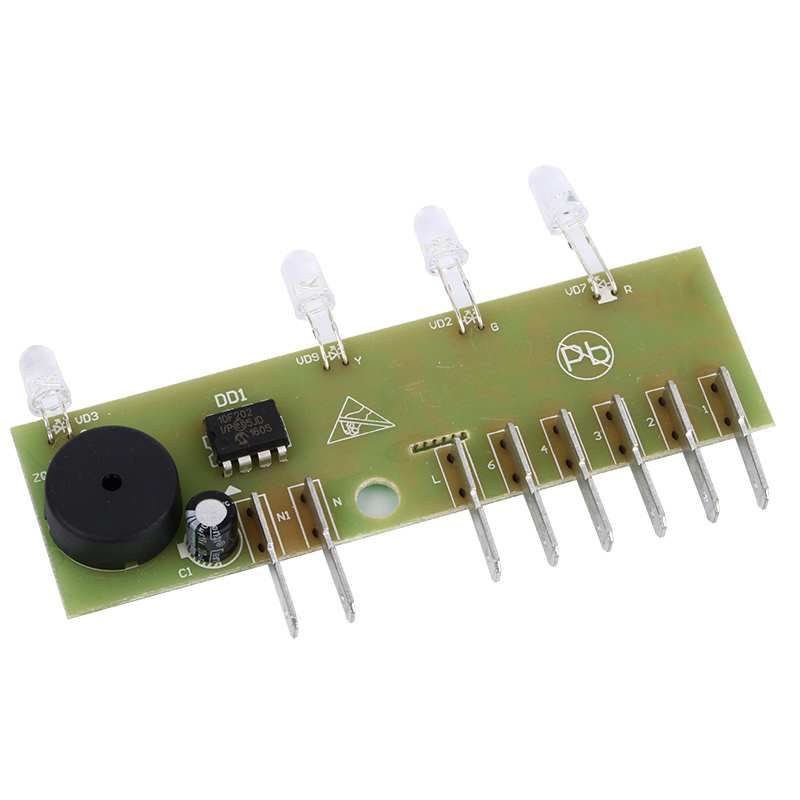

Co wyróżnia znak wyjścia PCBA?
W przeciwieństwie do standardowych tablic oświetleniowych, znak wyjścia PCBA musi obsługiwać trzy jednoczesne funkcje:
- Podwójne ścieżki zasilania:Wejście liniowe AC (120 V lub 277 V) plus obwód ładowania akumulatora zapasowego.
- Awaryjne przełączanie transferu:Automatyczne przełączanie na akumulator prądu stałego w ciągu 0,1 sekundy od utraty zasilania.
- Zarządzanie ciągiem diod LED:Sterowanie stałoprądowe dla 6 do 36 czerwonych lub zielonych diod LED.
Ponieważ przepisy budowlane wymagają 90 minut oświetlenia podczas awarii zasilania, projekt PCBA musi priorytetowo traktować niski prąd spoczynkowy i niezawodne ładowanie akumulatora.
Podstawowe specyfikacje techniczne
Wszystkie parametry wymienione poniżej spełniają lub przekraczają normy UL 924 i NFPA 101. Zawsze sprawdzaj certyfikaty u swojego dostawcy.
Moc wejściowa i wyjściowa
Parametr Wartość standardowa Zgodność Napięcie wejściowe (AC) 120 V / 277 V / 347 V (50-60 Hz) UL 924 Napięcie w trybie awaryjnym 6 V do 12 V DC (akumulator NiCd lub LiFePO4) NFPA 101 Całkowita moc wyjściowa 2 W do 8 W (w zależności od liczby diod LED) Energy Star Współczynnik mocy (tryb AC) ≥ 0,90 przy pełnym obciążeniu IEC 61000-3-2Sprawność>82% (konwersja AC-DC)Standardy DOE 2021
Specyfikacje ładowania baterii
ParametrWartośćUwagiNapięcie ładowania (NiCd)7,2 V do 8,4 V (dla pakietu nominalnego 6 V) Kompensacja temperatury Prąd ładowania 50 mA do 200 mA (prąd stały) Zapobiega przegrzaniu Obsługiwane typy akumulatorów NiCd, NiMH, LiFePO4Automatyczne wykrywanie na PCB klasy premium Czas ładowania 24 godziny (100% pojemności) Spełnia wymagania UL Niski poziom baterii Odcięcie 5,4 V ±0,2 V Zapobiega głębokiemu rozładowaniu
Środowisko i fizyczne
ParametrWartość Temperatura pracy0°C do +50°C (w pomieszczeniu) / -10°C do +55°C (wilgotne miejsce) Temperatura przechowywania -20°C do +60°CPCB Materiał bazowyFR4 (Tg minimum 130°C) lub CEM-1 dla wersji o obniżonych kosztach Grubość miedzi 1 uncja. do 2 uncji (główne ścieżki zasilania wymagają 2 uncji) Klasa palnościUL 94V-0 (oznaczona na płycie)

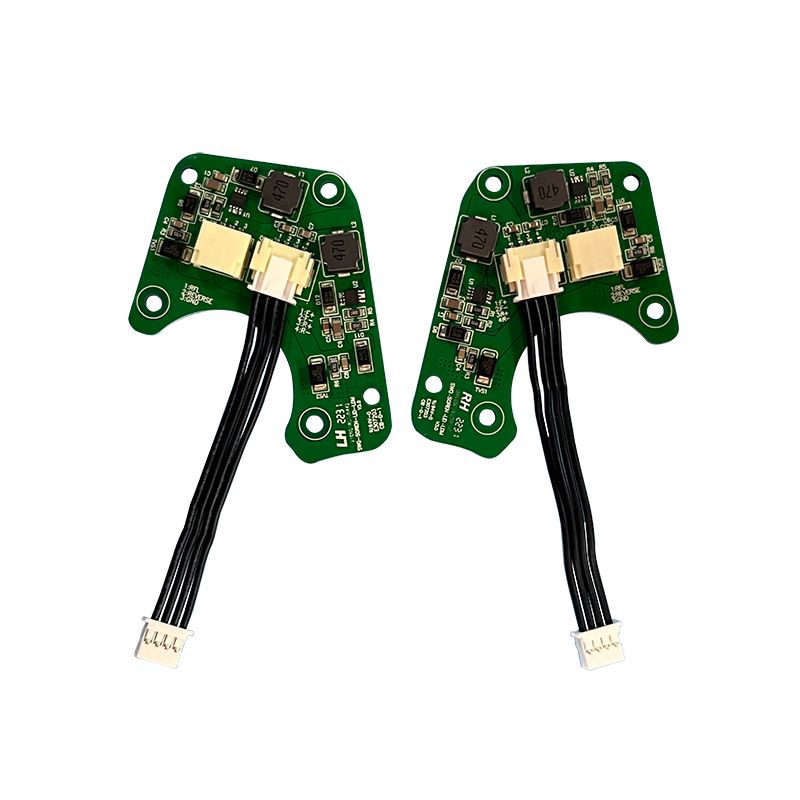

Kluczowe cechy konstrukcyjne PCBA zgodnej z UL 924
Zgodny z kodemZnak wyjścia PCBAnie jest opcjonalne. Oto, co sprawdzają inspektorzy.
1. Automatyczny transfer awaryjny
- Czas transferu:Płyta musi przełączyć się z prądu przemiennego na akumulator w czasie krótszym niż 0,1 sekundy. Każde opóźnienie widoczne gołym okiem nie podlega kontroli.
- Obwód testowy:Zintegrowane przyciski testowe muszą symulować awarię zasilania bez odłączania sieci prądu przemiennego. Jest to obowiązkowa funkcja UL 924.
2. System zarządzania baterią (BMS)
- Ochrona przed przeładowaniem:PCBA musi przerwać ładowanie, gdy napięcie akumulatora osiągnie 8,4 V (dla pakietów NiCd 6 V).
- Ochrona przed odwrotną polaryzacją:Diody na wejściu akumulatora zapobiegają uszkodzeniom w przypadku odwrotnego podłączenia akumulatora przez instalatora. Jest to główna przyczyna awarii w terenie.

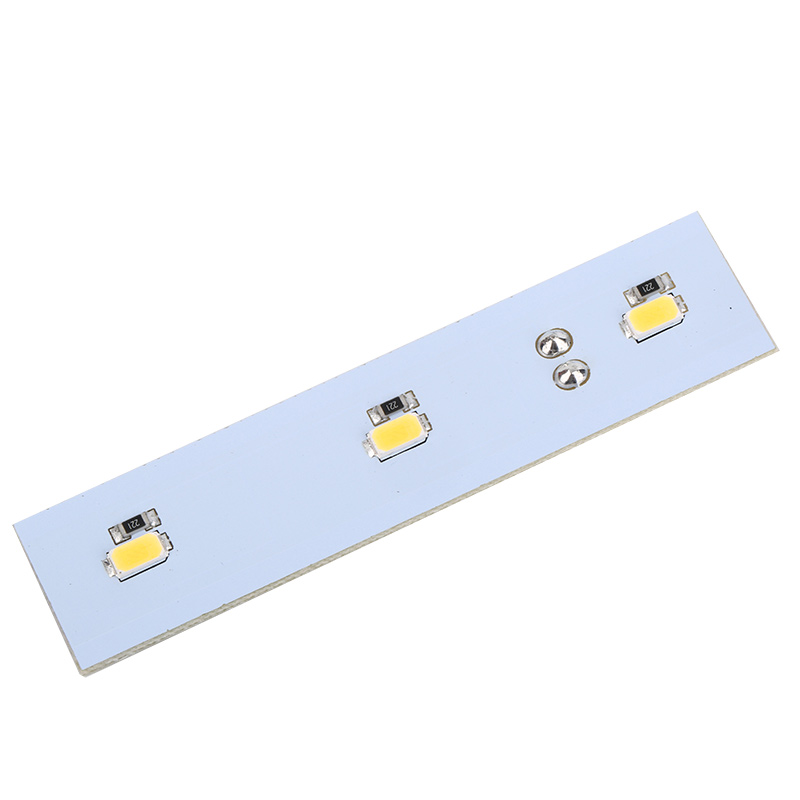

3. Elastyczność konfiguracji diod LED
Większość tablic PCBA ze znakami wyjścia obsługuje wiele układów LED:
- Seria 6-LED:Standard dla znaków wytłaczanych z aluminium (czerwony lub zielony).
- 12 diod LED równolegle + seria:Typowe dla znaków dwustronnych (do montażu w przedpokoju lub na suficie).
- 18 do 36 tablic LED:Używany do znaków wyjścia o dużym świetle (ponad 100 kandeli).
4. Autodiagnostyka (jednostki zaawansowane)
Premium PCBA zawierają mikrokontroler, który:
- Rejestruje pojemność baterii co 30 dni.
- Miga czerwoną/zieloną diodą LED stanu, wskazując stan baterii.
- Sygnalizuje alarm dźwiękowy (opcjonalnie), gdy poziom naładowania akumulatora spadnie poniżej 80% pojemności znamionowej.
Certyfikaty, które musisz zweryfikować
Przed złożeniem zamówieniaZnak wyjścia PCBA, poproś o te trzy dokumenty:
CertyfikacjaJurysdykcjaCo weryfikujeUL 924USAOświetlenie awaryjne i sprzęt zasilającyNFPA 101 (Kodeks bezpieczeństwa życia)USACzas trwania oświetlenia (90 min) i czas przejściaCSA C22.2 nr 141KanadaSprzęt oświetlenia awaryjnegoRoHS 3 (2015/863/UE)UENie zawiera substancji niebezpiecznych podlegających ograniczeniom
Ostrzeżenie:PCBA bez widocznego znaku UL na warstwie sitodruku jest prawie na pewno niecertyfikowana. Inspektorzy terenowi mogą z tego powodu zawieść cały budynek.
Wskaźniki jakości produkcji
Użyj tej listy kontrolnej podczas oceny dostawcyZnak wyjścia PCBA.
- Rejestracja maski lutowniczej:Niewspółosiowość nie powinna przekraczać 0,005 cala. Odsłonięta miedź na ścieżkach wysokiego napięcia stwarza ryzyko porażenia prądem elektrycznym.
- Czytelność sitodruku:Wszystkie oznaczenia komponentów (R1, C2, IC1), oznaczenia polaryzacji i numery plików UL muszą być czytelne po montażu.
- Komponenty z otworami przelotowymi:Złącza akumulatora i przełączniki testowe powinny być lutowane na fali, a nie ręcznie, aby zapobiec zimnym złączom.
- Powłoka konforemna (opcjonalnie):W wilgotnych miejscach (toalety, zadaszone wyjścia na zewnątrz) PCBA wymaga powłoki ochronnej z akrylu lub uretanu. Poszukaj matowego lub błyszczącego wykończenia wszystkich komponentów.
Często zadawane pytania dotyczące znaku wyjścia PCBA
Poniżej znajdują się trzy pytania techniczne, które często otrzymuję od inżynierów obiektu i specjalistów ds. zakupów.
P1: Czy mogę użyć standardowej PCBA sterownika LED do mojego znaku wyjścia zamiast dedykowanej PCBA znaku wyjścia?
A:Nie, i dlatego jest to niebezpieczne. W standardowym PCBA sterownika LED brakuje trzech krytycznych obwodów:
1. Przełączanie baterii zapasowej:Standardowe sterowniki nie wykrywają utraty zasilania AC. Znak wyjścia zgaśnie natychmiast w przypadku awarii, co stanowi naruszenie ustawy NFPA 101, która wymaga 90 minut oświetlenia.
2. Odłączenie niskiego napięcia:Bez tego PCBA będzie nadal rozładowywać akumulator poniżej 5 V, trwale niszcząc ogniwa NiCd lub LiFePO4 w ciągu trzech cykli.
3. Interfejs przycisku testowego:Inspektorzy budowlani wymagają ręcznej funkcji testu. Standardowe sterowniki nie zawierają tej ścieżki sygnału.
Konkluzja:Kup produkt zgodny z normą UL 924Znak wyjścia PCBAtylko. Oszczędności w wysokości 5 dolarów na płycie ogólnej będą kosztować tysiące w przypadku nieudanych inspekcji.
Pytanie 2: Mój znak wyjścia PCBA nagrzewa się. Diody LED przygasają po 30 minutach pracy na baterii. Co się nie udało?
A:Masz problem z degradacją baterii, a nie problem z diodą LED. Oto sekwencja diagnostyczna:
1. Sprawdź napięcie ładowania:Przy podłączonym zasilaniu sieciowym dokonać pomiaru na zaciskach akumulatora. Powinieneś zobaczyć 7,2 V do 8,4 V (dla pakietu NiCd 6 V). Jeśli napięcie jest niższe niż 6,5 V, oznacza to awarię obwodu ładowania na PCBA.
2. Sprawdź pojemność baterii:Odłącz akumulator i podładuj go rezystorem pobierającym 200mA. Zdrowy pakiet NiCd 6 V powinien utrzymywać napięcie powyżej 5,4 V przez co najmniej 90 minut.
3. Sprawdź pod kątem korozji:Z akumulatorów NiCd wycieka wodorotlenek potasu po 3-5 latach. Ta biała krystaliczna pozostałość zjada ślady miedzi na PCBA. Jeśli zobaczysz gdziekolwiek biały proszek, natychmiast wymień baterię i płytkę PCBA.
Wspólna poprawka:Wymień baterię co 4 lata, nawet jeśli znak działa. Zapobiega to ukrytej utracie pojemności.
P3: Jak mogę sprawdzić, czy partia 500 płytek PCBA ze znakami wyjścia jest zgodna z normą UL bez testowania każdej z nich?
A:Opierasz się na trzech warstwach weryfikacji:
1. Usługa uzupełniająca UL (FUS):Każda oryginalna płytka PCBA znajdująca się na liście UL pochodzi z fabryki, która umożliwia niezapowiedziane audyty UL. Znak UL na płycie musi zawierać numer pliku (np. UL E123456). Wyszukaj ten numer w bazie danych Product iQ firmy UL. Jeżeli się nie pojawia, znak jest sfałszowany.
2. Dopasowanie kodu daty:Sitodruk PCBA powinien mieć kod daty (format YYWW). Upewnij się, że ten kod daty odpowiada okresowi produkcji raportu certyfikacji UL. Deski wykonane na zewnątrz tego okna nie są objęte pokryciem.
3. Losowe badania niszczące:Za każde 500 jednostek poświęć 2 deski. Rozetnij je i sprawdź:
- Prawidłowe parametry bezpiecznika (np. 250 V 3 A zwłoczny).
- Prawidłowa izolacja transformatora (minimalny odstęp 0,125 cala między uzwojeniem pierwotnym i wtórnym).
- Żadnych niezatwierdzonych zamienników komponentów (np. kondensatorów 85°C zamiast 105°C).
Wskazówka dla profesjonalistów:Przed opłaceniem dużych zamówień poproś swojego dostawcę o „Zawiadomienie o autoryzacji UL”.
Podsumowanie: Wybór odpowiedniego znaku wyjścia PCBA
JakośćZnak wyjścia PCBAjest definiowany przez trzy niezbywalne cechy:
1. Lista UL 924z możliwym do sprawdzenia numerem pliku.
2. Automatyczny transfer w czasie krótszym niż 0,1 sekundyz odpowiednim odłączeniem niskiego napięcia.
3. Obwód ładowania akumulatoraprzeznaczone do chemii NiCd, NiMH lub LiFePO4.
W przypadku zarządców obiektów należy priorytetowo traktować płytki z funkcją autodiagnostyki. W przypadku producentów OEM należy zawsze podawać 2 uncje miedzi na ścieżkach zasilania i laminatach UL 94V-0. Zweryfikowana dokumentacja produkcyjna i certyfikacja stron trzecich pozostają jedyną niezawodną drogą do zgodności z przepisami i bezpieczeństwa pasażerów.
