Unikanie pułapek uziemiających i zanieczyszczeń po śrubach: wytyczne projektowe dotyczące płytek PCBA do sterowania silnikami o wysokiej niezawodności

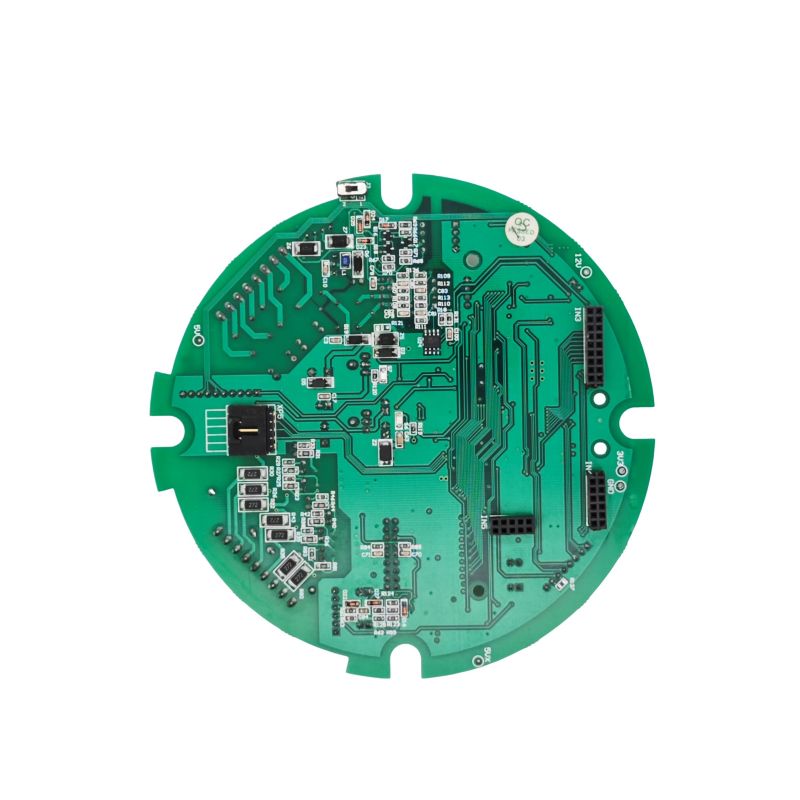

PCBA sterowania silnikiem (Printed Circuit Board Assembly) to podstawowy element umożliwiający precyzyjne sterowanie ruchem w automatyce przemysłowej, robotyce, pojazdach nowej generacji i inteligentnych urządzeniach domowych. Ten praktyczny przewodnik konsoliduje kluczowe spostrzeżenia dotyczące wyboru architektury, układu PCB, montażu i weryfikacji, pomagając inżynierom i menedżerom produktu uniknąć typowych pułapek i zapewnić płynne przejście od prototypu do produkcji na dużą skalę.

1. Faza projektowania: wybór architektury i komponentów

1.1 Rozwiązania niestandardowe a standardowe

Na początku projektu oceń, czy zastosować niestandardowy PCBA, czy gotowy moduł standardowy. Chociaż niestandardowe PCBA wiążą się z wyższymi początkowymi kosztami NRE (inżynieria niepowtarzalna), umożliwia optymalizację dla określonych typów silników – takich jak BLDC, silnik krokowy lub serwo – i precyzyjne cele w zakresie wydajności (np. dokładność prędkości/momentu obrotowego w granicach ± ​​0,5%). Rozwiązania niestandardowe oferują również doskonałą wydajność integracji systemu (często przekraczającą 95%) i długoterminową niezawodność w trudnych warunkach pracy.

1.2 Wybór chipsetu rdzenia i topologii

• Procesor: 32-bitowy MCU z dedykowanymi urządzeniami peryferyjnymi do sterowania silnikiem (np. rdzeń ARM Cortex-M4) jest zdecydowanie zalecany do obsługi algorytmów wymagających intensywnych obliczeń, takich jak sterowanie zorientowane na pole (FOC) z reakcją w czasie rzeczywistym.

• Sterownik i stopień mocy:

• W przypadku projektów o wysokiej integracji wybierz w pełni zintegrowane układy scalone sterownika BLDC (np. seria TI MCF831xC), które łączą sterowniki bramek i tranzystory FET mocy. Upraszcza to obwody zewnętrzne, ale wymaga ostrożnego oddzielenia — co najmniej pięć krytycznych kondensatorów (VM-PGND, CPH-CPL itp.) musi zostać umieszczonych w arkuszu danych, aby zapewnić stabilną pracę.

• W przypadku zastosowań wymagających dużej mocy (np. > 50 A) preferowane są dyskretne tranzystory MOSFET/IGBT z dedykowanymi sterownikami bramek. Rozważ urządzenia o szerokiej przerwie energetycznej (SiC lub GaN), aby uzyskać wyższe częstotliwości przełączania i zmniejszone straty.

2. Układ PCB: sztuka tłumienia hałasu i zarządzania temperaturą

Płyta sterowania silnikiem jest z natury zespołem obsługującym sygnały mieszane i energochłonnym. Zły układ jest główną przyczyną awarii EMC i zwrotów w terenie.

2.1 Strategia podziału obwodów i uziemienia (krytyczna)

Złota zasada: Fizycznie odizoluj masę zasilania od masy sygnału.

• Podział na strefy: Podziel PCB na trzy odrębne regiony:

• Strefa hałaśliwa: falownik mocy, przekaźniki i pętle napędu bramki.

• Strefa cyfrowa: MCU, interfejsy komunikacyjne (CAN, UART, SPI).

• Strefa analogowa: wykrywanie prądu/napięcia, wejścia enkodera/rezolwera. Trzymaj ślady PWM o wysokiej częstotliwości z dala od wrażliwych analogowych ścieżek sprzężenia zwrotnego.

• Implementacja uziemienia:

• Zastosuj podejście z uziemieniem jednopunktowym lub z podzieloną płaszczyzną uziemienia.

• Podłącz masy cyfrowe i analogowe w jednym punkcie w pobliżu styku odniesienia ADC.

• Odizoluj uziemienie zasilania (zakłócone) i podłącz je do punktu uziemienia gwiazda systemu ścieżką o niskiej impedancji, aby zapobiec zakłócaniu sygnałów sterujących przez duże prądy przejściowe.

• Zalecenia dotyczące układania w stosy: 4-warstwowa płyta jest idealna, jeśli pozwala na to budżet. Użyj dedykowanych warstw uziemiających przylegających do strony głównego komponentu, aby zapewnić ścieżki powrotne o niskiej indukcyjności i nieodłączne ekranowanie. W przypadku projektów dwuwarstwowych należy zastosować rozległe zalewanie gruntu i zachować możliwie najkrótsze i najszersze ścieżki zasilania.

2.2 Pętle mocy i rozpraszanie ciepła

• Szerokość ścieżki i obszar pętli: Ścieżki szyny DC i trójfazowego wyjścia muszą być krótkie i szerokie, aby wytrzymać wysokie di/dt. Pary sygnałów bramki-sterownika powinny przebiegać równolegle i blisko odpowiednich zacisków źródła MOSFET, aby zminimalizować indukcyjność pasożytniczą.

• Zarządzanie ciepłem: użyj przelotek termicznych, aby skutecznie przewodzić ciepło z urządzeń zasilających do wewnętrznych miedzianych płaszczyzn lub podkładek radiatora w dolnej warstwie. Zastosuj otwory w masce lutowniczej (odsłonięte miedzią) na ścieżkach wysokoprądowych, aby umożliwić podłączenie dodatkowego radiatora.

3. Montaż i produkcja: przeoczone, ale istotne szczegóły

3.1 Odporność łańcucha dostaw w planowaniu BOM

Przed sfinalizowaniem BOM (zestawienia materiałów) wykonaj ocenę ryzyka dostaw dla elementów o długim czasie realizacji, takich jak MCU i transceivery komunikacyjne. Jeśli to możliwe, zarezerwuj w układzie alternatywne obwody kompatybilne z pinami, aby uniknąć przestojów w produkcji spowodowanych zakłóceniami od jednego dostawcy.

3.2 Czystość mocowania śrubowego (częsty, ale ignorowany rodzaj awarii)

Podczas montażu PCBA sterownika silnika metalowe resztki przenoszone przez śruby to ukryty zabójca, który powoduje zwarcia i degradację izolacji.

• Ryzyko: Cząsteczki metalu z wibrujących podajników ślimakowych mogą spaść na piny układu scalonego o dużej gęstości lub pomiędzy sąsiednie ścieżki, prowadząc do sporadycznych awarii lub natychmiastowych zwarć po włączeniu zasilania.

• Środki zaradcze:

• Zastąp tradycyjne podajniki wibracyjne podajnikami schodkowymi, aby zminimalizować wytwarzanie cząstek wywołane tarciem.

• Bezpośrednio przed etapem mocowania wprowadź stację próżniową do odpylania.

• Korzystaj z inteligentnych wkrętaków elektrycznych z monitorowaniem momentu obrotowego i kąta w czasie rzeczywistym, aby zapobiegać niedokręcaniu (pływaniu) lub zdzieraniu gwintu.

4. Testowanie i weryfikacja: więcej niż „Czy to się kręci?”

1. Test funkcjonalny (FCT): W warunkach obciążenia sprawdź czas reakcji zabezpieczenia nadprądowego i termicznego — np. upewniając się, że wyłączenie sterownika zostanie wyzwolone w czasie <10 µs. Sprawdź także logikę dynamicznego zmniejszania mocy podczas spadków napięcia.

2. Zgodność elektromagnetyczna (EMC) Wstępna zgodność: Emisje przewodzone i promieniowane (CE/RE) są częstymi problemami. Jeśli wystąpią awarie, najpierw sprawdź, czy na wejściu zasilania znajduje się dioda TVS o odpowiednich parametrach i dławik trybu wspólnego, a następnie zoptymalizuj szybkość narastania przełączania PWM, regulując rezystory bramki.

3. Niezawodność długoterminowa: Przeprowadź testy cykli termicznych i pracy ciągłej, aby sprawdzić integralność połączeń lutowanych i obniżenie wartości znamionowych komponentów w maksymalnych temperaturach otoczenia.

Projektowanie niezawodnegoPCBA sterowania silnikiemzasadniczo stanowi trójkątny kompromis między wydajnością elektryczną, termodynamiką i kompatybilnością elektromagnetyczną. Każda decyzja – od przejrzystego podziału obwodów i uporządkowanego uziemienia, po rygorystyczną kontrolę czystości montażu – decyduje o długoterminowej stabilności produktu w trudnych warunkach przemysłowych. Wdrażając strategie opisane w tym przewodniku, można znacznie zmniejszyć liczbę awaryjności, skrócić cykle rozwojowe i zwiększyć ogólną niezawodność systemu sterowania silnikiem.
