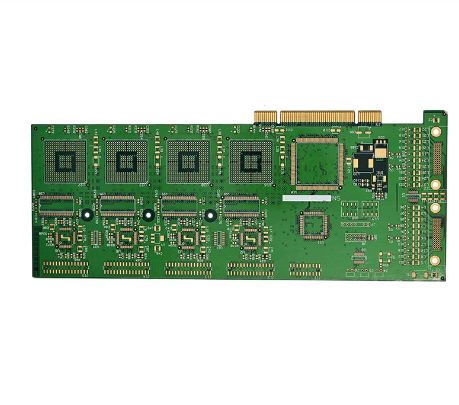

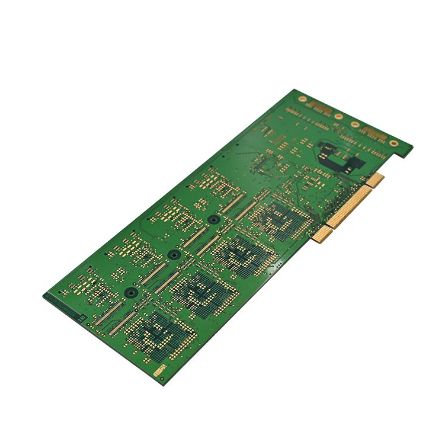

PCBA (Printed Circuit Board Assembly) konsoli do gier to jej „serce” – mieści w sobie procesor, pamięć, sterowniki wyświetlacza i wszystkie interfejsy peryferyjne. Niezależnie od tego, czy budujesz urządzenie kieszonkowe w stylu retro, czy nowoczesne przenośne urządzenie do gier, ten przewodnik przeprowadzi Cię przez cały proces.
Poświęcenie czasu na planowanie przed zakupem lutownicy uratuje Cię od wielu problemów w przyszłości.
Zastanów się jasno, jaką konsolę do gier chcesz zbudować:
Styl retro: obsługuje emulowane gry 8-bitowe lub 16-bitowe, niskie wymagania dotyczące wydajności, idealne dla początkujących. Typowym przykładem jest urządzenie kompatybilne z Arduboy, wykorzystujące procesor ATmega32u4 16 MHz obsługujący ekran OLED 128 × 64.
Nowoczesny styl: obsługuje system Linux, emuluje PSP lub systemy wyższego poziomu. Wymaga to mocniejszego rdzenia – np. Raspberry Pi 3B+ z 7-calowym wyświetlaczem IPS oraz dedykowanymi płytkami do zarządzania energią i przyciskami rozszerzeń.
Oto typowe zestawienie materiałów dla:PCBA konsoli do gier:
| Kategoria komponentu | Opcje i zalecenia | Kluczowe rozważania |
|---|---|---|
| Główny procesor | Arduino Pro Micro, Raspberry Pi PICO 2, Raspberry Pi 3B+ | Wydajność określa, w jakich grach można uruchamiać, a także wpływa na zużycie energii i konstrukcję termiczną. |
| Wyświetlacz | 0,96"/1,3" OLED (SPI/I2C), 2,8" TFT LCD, 7" ekran IPS HDMI | Rozdzielczość, typ interfejsu (równoległy/SPI/HDMI) i pobór mocy to parametry krytyczne. |
| Zarządzanie energią | Moduł ładujący TP4056, IP5306 PMIC | Obsługuje ładowanie akumulatora litowo-jonowego, ochronę przed rozładowaniem i wyświetlanie wskaźnika paliwa. Komórki 18650 są powszechne. |
| Przyciski sterujące | Przełączniki dotykowe, przewodzące podkładki gumowe | Poczucie bezpośrednio wpływa na wrażenia z rozgrywki. Dostępne są ciche przełączniki reagujące na dotyk. |
| Składowanie | Gniazdo karty microSD | Używany w ROMach gier i oprogramowaniu sprzętowym – klucz do rozszerzenia biblioteki gier. |
Wskazówka dla profesjonalistów: Zawsze sprawdzaj napięcie i poziomy logiczne (3,3 V vs. 5 V) na wszystkich komponentach, aby upewnić się, że mogą się prawidłowo komunikować.
Po zakończeniu planowania możesz przejść do sedna rozwoju PCBA – projektowania i produkcji.
Użyj narzędzia EDA (KiCad, Altium Designer, EAGLE), aby wykonać następujące czynności:
Narysuj schemat: Podłącz prawidłowo procesor, wyświetlacz, przyciski, pamięć masową i styki układu scalonego zarządzania energią.
Układ PCB: Umieść główny procesor blisko złącza wyświetlacza, aby skrócić ścieżki sygnału o dużej szybkości. Poszerz ścieżki zasilania i uziemienia oraz użyj solidnej płaszczyzny uziemienia, aby zredukować zakłócenia elektromagnetyczne (EMI).
Uruchom DRC: Przeprowadź kontrolę zasad projektowych, aby upewnić się, że szerokości śladów i prześwity odpowiadają możliwościom producenta.
Eksportuj pliki Gerber i wyślij je do fabryki PCB w celu prototypowania. W międzyczasie rozpocznij pozyskiwanie komponentów. Należy pamiętać, że czas realizacji specjalistycznych układów scalonych i złączy może wynosić 12–24 tygodni, dlatego należy planować z wyprzedzeniem.
Po otrzymaniu gołej płytki PCB czas na lutowanie i montaż. Wybierz metodę odpowiednią do Twojego poziomu umiejętności.
W przypadku małych części SMD, takich jak rezystory i kondensatory, w profesjonalnym procesie stosuje się lutowanie metodą pick-and-place + reflow. W scenariuszu „zrób to sam” możesz:
Lutowanie ręczne: użyj pęsety, aby ustawić część, podgrzej podkładkę i kołek żelazną końcówką i wprowadź drut lutowniczy.
Reflow: Nałóż pastę lutowniczą na podkładki, umieść komponenty i podgrzej płytkę drukowaną na płycie grzejnej, aż pasta się roztopi (~190°C).
Przyciski, uchwyty baterii, złącza pinowe i podobne części są wkładane od góry i lutowane od dołu.
Wskazówki dotyczące lutowania:
Najpierw lutuj krótsze elementy (rezystory, kondensatory), a następnie wyższe (złącza, gniazda).
Ustaw temperaturę żelazka na ~300°C i podgrzewaj każde złącze przez mniej niż 5 sekund, aby uniknąć uszkodzenia części lub podkładki.
Zwróć szczególną uwagę na polaryzację diod LED, kondensatorów elektrolitycznych i przewodów akumulatora (czerwony = dodatni, czarny = ujemny).
Po zmontowaniu sprzętu Twoja konsola to tylko „korpus” – potrzebuje oprogramowania sprzętowego, aby ożyć.
Skonfiguruj środowisko programistyczne: Zainstaluj Arduino IDE, Raspberry Pi OS lub równoważne zestawy narzędzi dla wybranego procesora. W przypadku projektu opartego na Arduino Pro Micro zainstaluj bibliotekę Arduboy2.
Zapis/flashowanie oprogramowania sprzętowego: Oprogramowanie sprzętowe obsługuje inicjalizację sprzętu, odczytuje wejścia przycisków, steruje wyświetlaczem i uruchamia logikę gry. Początkujący powinni zacząć od projektów open source (takich jak biblioteki gier Arduboy), aby dowiedzieć się, jak przenosić gry.
Załaduj gry: w przypadku konsol obsługujących microSD, umieść pliki ROM gier na karcie; oprogramowanie sprzętowe odczytuje je i wykonuje stamtąd.
Jest to krok zapewniający jakość – nigdy go nie pomijaj.
Kontrola przed podłączeniem zasilania: Użyj multimetru, aby sprawdzić, czy nie ma zwarć między zasilaniem a masą. Dokładnie sprawdź polaryzację i orientację wszystkich części.
Test włączania: Najpierw włącz zasilanie bez włożonego głównego układu scalonego i sprawdź, czy każda szyna zasilająca (np. 3,3 V, 5 V) wyprowadza prawidłowo. Następnie zainstaluj procesor i przetestuj podstawowe funkcje.
Test funkcjonalny: Testuj wejścia przycisków, wyjście wyświetlacza, dźwięk i ładowanie jeden po drugim. Użyj kodu testowego, który przechodzi przez każdą funkcję, aby sprawdzić, czy każda linia działa.
Test rozgrywki: Uruchom grę nieprzerwanie przez 15–30 minut. Monitoruj stabilność ekranu, reakcję przycisków i ogólny wzrost temperatury.
Konstrukcja termiczna: rdzenie o wysokiej wydajności (np. Raspberry Pi) generują znaczną ilość ciepła – uwzględniają one radiatory lub otwory wentylacyjne zarówno w układzie płytki drukowanej, jak i konstrukcji obudowy.
EMI (zakłócenia elektromagnetyczne): W przypadku szybkich sygnałów cyfrowych należy używać par różnicowych i otaczać je ścieżkami uziemiającymi, aby zredukować szum.
DFM (Design for Manufacturability): Jeśli planujesz produkcję w małych partiach, skonsultuj się z fabryką PCBA na wczesnym etapie projektowania, aby upewnić się, że Twój układ odpowiada możliwościom produkcyjnym.
