Automobile PCBA: inżynieria systematyczna od filarów niezawodności do produkcji bez wad

Współczesny samochód przechodzi głęboką transformację z „produktu mechanicznego” w „inteligentny mobilny terminal”. W ramach tej ewolucji zespół płytki drukowanej (PCBA) – jako nośnik fizyczny i rdzeń połączeń elektrycznych elektronicznych jednostek sterujących (ECU) – stał się krytycznym wyznacznikiem wydajności, bezpieczeństwa i granic funkcjonalnych pojazdu. W odróżnieniu od elektroniki użytkowej,PCBA samochodowedziała w ekstremalnym środowisku charakteryzującym się wysokimi temperaturami, poważnymi cyklami termicznymi, intensywnymi wibracjami, wilgocią i zakłóceniami elektromagnetycznymi. Jego projekt i produkcja stanowią zatem rygorystyczny system naukowy obejmujący wybór komponentów, kontrolę procesu i identyfikowalność jakości w całym cyklu życia.

I. Surowe standardy najwyższego poziomu: fosa jakości zbudowana przez AEC-Q i IATF 16949

Niezawodność motoryzacyjnych PCBA nie wynika ze wzmocnienia na jednym etapie, ale jest zakorzeniona w odgórnym systemie obowiązkowej standaryzacji. Wśród nich dwa kamienie węgielne stanowią seria AEC-Q i system zarządzania jakością IATF 16949.

Normy AEC-Q, ustanowione przez Radę ds. Elektroniki Samochodowej, zapewniają specyfikacje certyfikacji komponentów z rygorystycznymi progami testowymi dla różnych typów komponentów. Na przykład AEC-Q100 koncentruje się na układach scalonych (IC), wymagając od nich przejścia testów, takich jak cykliczne zmiany temperatury, elektromigracja i analiza awarii. AEC-Q200 ukierunkowuje komponenty pasywne (kondensatory, rezystory itp.), poddając je testom na szok termiczny, wilgotność i wibracje, aby zapewnić, że ich działanie pozostanie stabilne w szerokim zakresie temperatur od -40°C do +125°C (i więcej). Każdy komponent, który nie przeszedł certyfikacji AEC-Q, napotyka poważne bariery utrudniające wejście do głównego nurtu łańcuchów dostaw motoryzacyjnych.

Na poziomie systemu produkcyjnego norma IATF 16949:2016 zastąpiła normę ISO/TS 16949 jako jedyną normę zarządzania jakością w przemyśle motoryzacyjnym. Jego głównym zadaniem jest obowiązkowe wdrożenie pięciu podstawowych narzędzi (APQP, PPAP, FMEA, MSA, SPC) w celu ustanowienia architektury jakości w pętli zamkniętej. Swoiście:

• APQP (zaawansowane planowanie jakości produktu) wymaga przeglądów DFM (Design for Manufacturability) na etapie projektowania, aby aktywnie unikać potencjalnych defektów, takich jak „nagrobek” małych komponentów 0201 lub wady konstrukcyjne podkładek BGA (Ball Grid Array).

• PPAP (Proces zatwierdzania części produkcyjnych) wymaga, aby wskaźnik zdolności procesu (Cpk) dla cech krytycznych do jakości (CTQ) musiał wynosić ≥ 1,67, co oznacza, że ​​zdolność procesu musi znacznie przekraczać ogólne standardy przemysłowe.

• FMEA (analiza trybów awarii i skutków) systematycznie ocenia numer priorytetu ryzyka (RPN) potencjalnych trybów awarii w liniach SMT (technologia montażu powierzchniowego), takich jak niewystarczająca ilość pasty lutowniczej lub puste przestrzenie BGA, i wymusza obowiązkowe działania naprawcze w przypadku elementów o wysokim RPN.

Podwójna gwarancja projektu i procesu: stawienie czoła wyzwaniom termicznym, mechanicznym i chemicznym

Fizyczne wyzwania stojące przed PCBA w branży motoryzacyjnej skupiają się na trzech obszarach: zarządzaniu temperaturą, naprężeniach mechanicznych i korozji środowiskowej. Wymaga to wspólnych innowacji zarówno w procesach projektowania, jak i produkcji.

1. Zarządzanie ciepłem i dobór materiałów PCBA umieszczone w pobliżu przedziałów silnika lub pakietów akumulatorów muszą wytrzymywać długotrwałe wysokie temperatury. Aby złagodzić awarie termiczne, projektanci traktują priorytetowo podłoża o wysokiej Tg (temperatura zeszklenia ≥ 170°C) materiały FR-4 lub poliimid, zapobiegając mięknięciu i deformacji płytki drukowanej pod wpływem ciepła. W przypadku komponentów o dużej mocy wprowadza się płytki PCB z metalowym rdzeniem (MCPCB) lub przelotki termiczne w połączeniu z radiatorami, aby zoptymalizować ścieżki rozpraszania ciepła. Ponadto powłoki plazmowe PECVD (chemiczne osadzanie z fazy gazowej wspomagane plazmą) – będąc termicznie przezroczyste – zapewniają ochronę na poziomie molekularnym bez utrudniania rozpraszania ciepła, dzięki czemu są szczególnie odpowiednie do kompaktowych zastosowań o dużej gęstości mocy, takich jak kontrolery domeny.

2. Mechaniczna ochrona przed wibracjami i wzmocnienie połączeń Wibracje są główną przyczyną uszkodzeń zmęczeniowych połączeń lutowanych. Wytyczne projektowe są zgodne z zasadami DFM: unikaj umieszczania dużych, ciężkich komponentów w strefach koncentracji naprężeń i traktuj SMT zamiast elementów z otworami przelotowymi, aby zmniejszyć naprężenia złącza lutowniczego. W przypadku pakietów BGA, które są podatne na wibracje, wdrażany jest proces Underfill – wypełnianie szczeliny pod chipem klejem w celu rozłożenia naprężeń. Może to poprawić niezawodność uderzenia o kilka rzędów wielkości. Co więcej, standardy dotyczące wciskania, takie jak IPC-9797A podają specyfikacje dotyczące niezawodności złącza w środowiskach wibracyjnych.

3. Powłoka konforemna i ochrona przed korozją Wilgoć, mgła solna i zanieczyszczenia chemiczne stanowią długoterminowe zagrożenie korozją dla PCBA. Selektywne nakładanie powłoki konforemnej jest standardową praktyką. Jednakże w przypadku czujników lub łączy sygnałowych wysokiej częstotliwości tradycyjne powłoki mogą wpływać na integralność sygnału lub zwiększać opór cieplny. W takich przypadkach powłoki na poziomie molekularnym oparte na nanotechnologii (np. powłoki plazmowe firmy P2i) stanowią doskonałe rozwiązanie, zapewniające ochronę przed kondensacją bez zmiany charakterystyki impedancji. W przypadku regionów BGA o dużej gęstości wykorzystuje się AXI (automatyczną kontrolę rentgenowską) do monitorowania współczynnika powstawania pustych przestrzeni w lutowiu (zwykle wymaga się, aby wynosił on <25%), aby zapobiec temu, aby puste przestrzenie stały się źródłem korozji lub rozprzestrzeniania się pęknięć.

Produkcja bez wad: Pełna identyfikowalność od SPI 3D w pętli zamkniętej do MES

Podstawowym celem produkcji PCBA w branży motoryzacyjnej jest osiągnięcie „zero wad”. Cel ten osiąga się poprzez wysoce zautomatyzowaną kontrolę i kontrolę procesu w czasie rzeczywistym.

Na krytycznym etapie SMT – drukowaniu pasty lutowniczej – statystyki pokazują, że 60–70% defektów wynika z odchyleń w druku. Aby rozwiązać ten problem, wiodące linie produkcyjne wdrażają 3D SPI (trójwymiarową kontrolę pasty lutowniczej) w połączeniu z systemem sprzężenia zwrotnego w zamkniętej pętli połączonym z drukarką. Gdy SPI wykryje odchylenie trendu w objętości lub wysokości pasty lutowniczej, system automatycznie dostraja nacisk rakla lub prędkość zwalniania szablonu bez ręcznej interwencji. Mechanizm ten utrzymuje Cpk parametrów krytycznych na stabilnym poziomie powyżej 1,67. W kolejnych etapach:

• AOI (automatyczna kontrola optyczna) wychwytuje defekty wizualne, takie jak przesunięcia komponentów i mostki.

• ICT (testowanie w obwodzie) wykorzystuje styki sondy do szybkiego wykrywania usterek elektrycznych, takich jak zwarcia i tolerancje rezystancji.

• FCT (testowanie obwodów funkcjonalnych) symuluje rzeczywiste warunki pracy (np. wahania zasilania 12 V/24 V) w celu sprawdzenia integralności funkcjonalnej PCBA.

Co najważniejsze, pełna identyfikowalność nie podlega negocjacjom. Zgodnie z wymogami normy IATF 16949 system realizacji produkcji (MES) wiąże numer partii każdego komponentu, parametry rozmieszczenia, profile temperatury rozpływu, a nawet obrazy rentgenowskie z ostatecznym, wygrawerowanym laserowo unikalnym identyfikatorem UID PCBA. W przypadku awarii w terenie pełną historię produkcji można odzyskać w ciągu 60 sekund, co umożliwia precyzyjne zabezpieczenie i analizę przyczyn źródłowych. Ta zdolność identyfikowalności jest również coraz bardziej istotna dla wspierania przepisów dotyczących „prawa do naprawy”.

Stratyfikacja aplikacji i integracja systemów

Zastosowania PCBA w branży motoryzacyjnej obejmują wiele dziedzin, od sterowania nadwoziem i układu napędowego po inteligentne kokpity i jazdę autonomiczną. Każdy scenariusz narzuca odrębne priorytety:

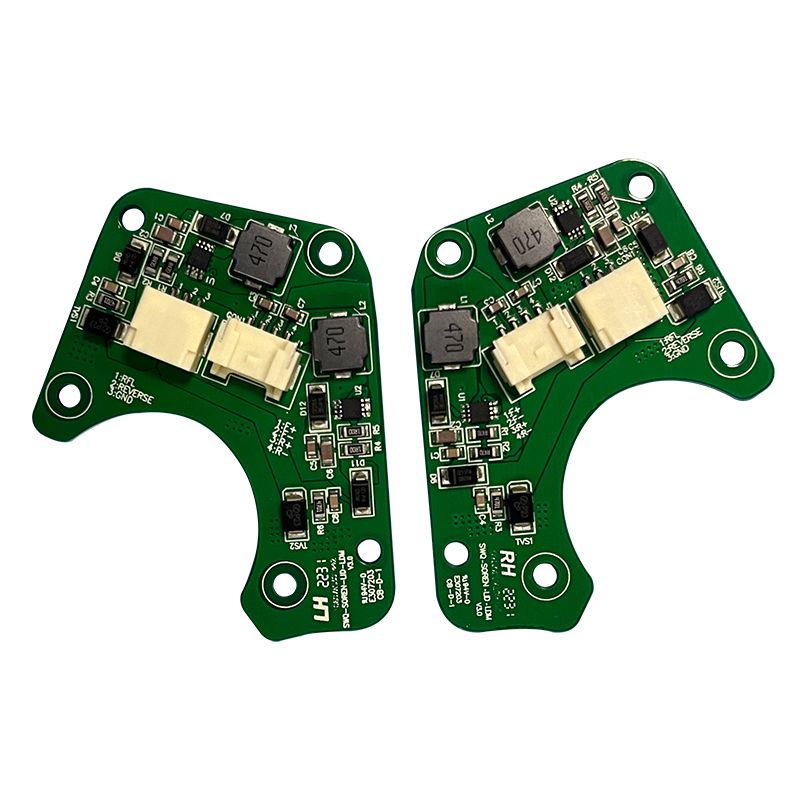

• Body Domain (BCM, Body Control Module): Kładzie nacisk na sterowanie we/wy i niskie zużycie energii, a wrażliwość na koszty wymaga zrównoważonych środków ochrony.

• Układ napędowy i obszary bezpieczeństwa (ABS/ESP, układ przeciwblokujący/elektroniczny program stabilizacji): Wymagają wyjątkowo dużej szybkości reakcji i ekstremalnej tolerancji środowiskowej, co wymaga wysokiej jakości układów scalonych AEC-Q100 i wzmocnionej redundancji.

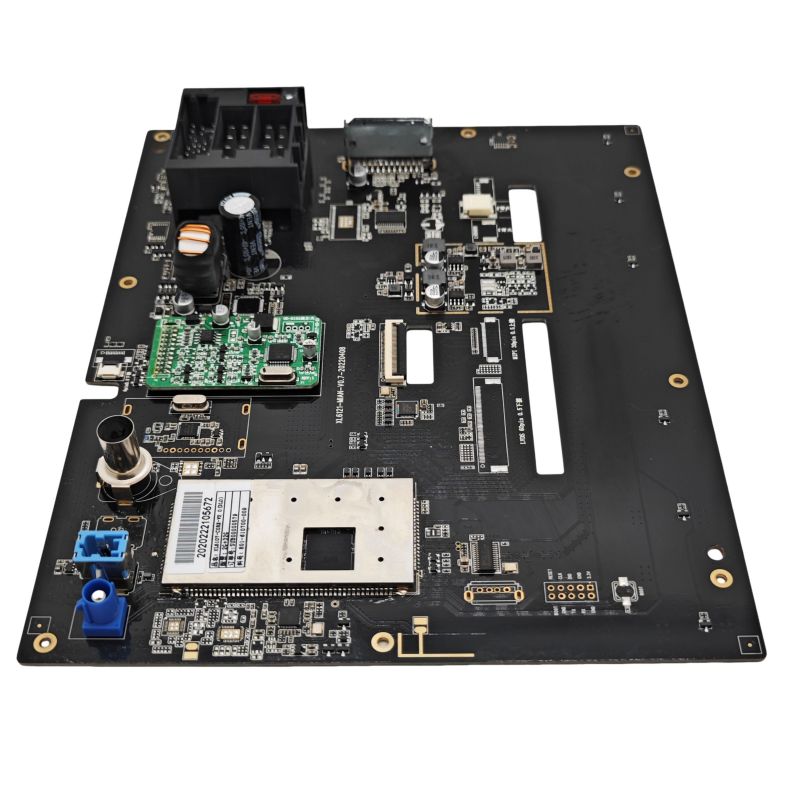

• Domena informacyjno-rozrywkowa: priorytet ma szybka transmisja sygnału (np. HDMI, LVDS) i kompatybilność elektromagnetyczna (EMC), często wykorzystując technologię HDI (High-Density Interconnect) lub technologię sztywno-flex w celu optymalizacji integralności sygnału.

PCBA samochodowejest w istocie nauką o determinizmie. Ustanawia rygorystyczne standardy poprzez AEC-Q i IATF 16949 w celu filtrowania wiarygodnych genów u źródła; zapewnia sprzętowi odporność na trudne warunki dzięki specjalistycznym projektom i procesom ukierunkowanym na ciepło, wibracje i korozję; i zapewnia spójność procesu o niemal zerowym poziomie defektów w produkcji masowej dzięki SPC w zamkniętej pętli, inspekcji AOI/rentgenowskiej i identyfikowalności MES. W miarę jak architektury E/E (elektryczne/elektroniczne) w branży motoryzacyjnej ewoluują w kierunku centralnych platform obliczeniowych, PCBA musi nie tylko dostosować się do wyższych gęstości obliczeniowych, ale także osiągnąć redundancję i przewidywalność awarii w ramach bezpieczeństwa funkcjonalnego (ISO 26262). Innowacje technologiczne w tej dziedzinie w dalszym ciągu kierują przemysł motoryzacyjny w kierunku bezpieczniejszych, bardziej inteligentnych i niezawodnych horyzontów.
