PCBA falownika samochodowego

W Unixplore Electronics możesz odkryć szeroką gamę opcji PCBA falowników samochodowych produkowanych w Chinach. Oferujemy konkurencyjne ceny i profesjonalną obsługę posprzedażową. Jesteśmy również chętni do współpracy i nawiązania partnerstwa korzystnego dla obu stron.

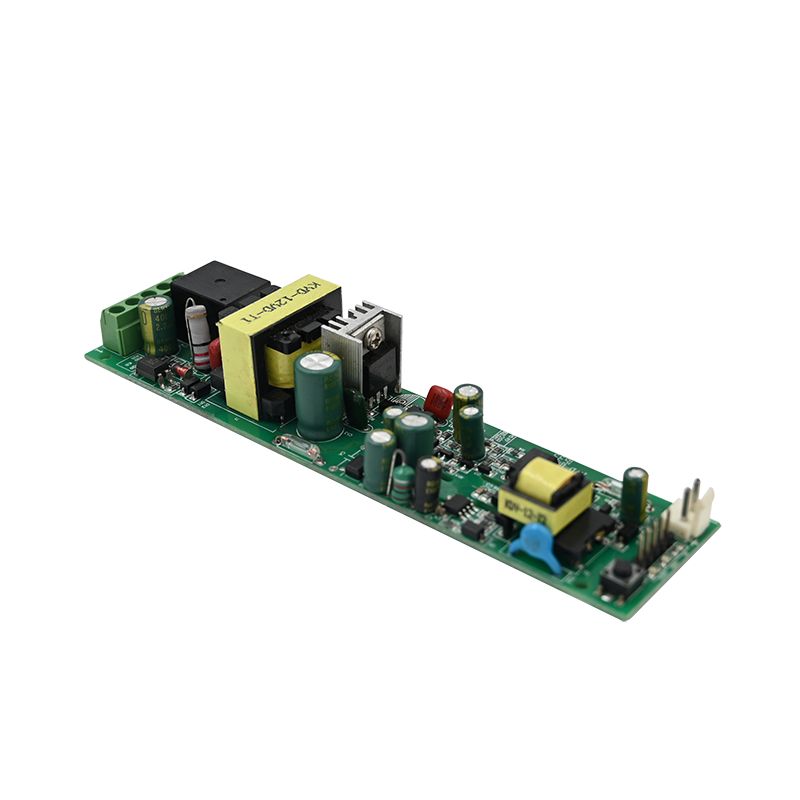

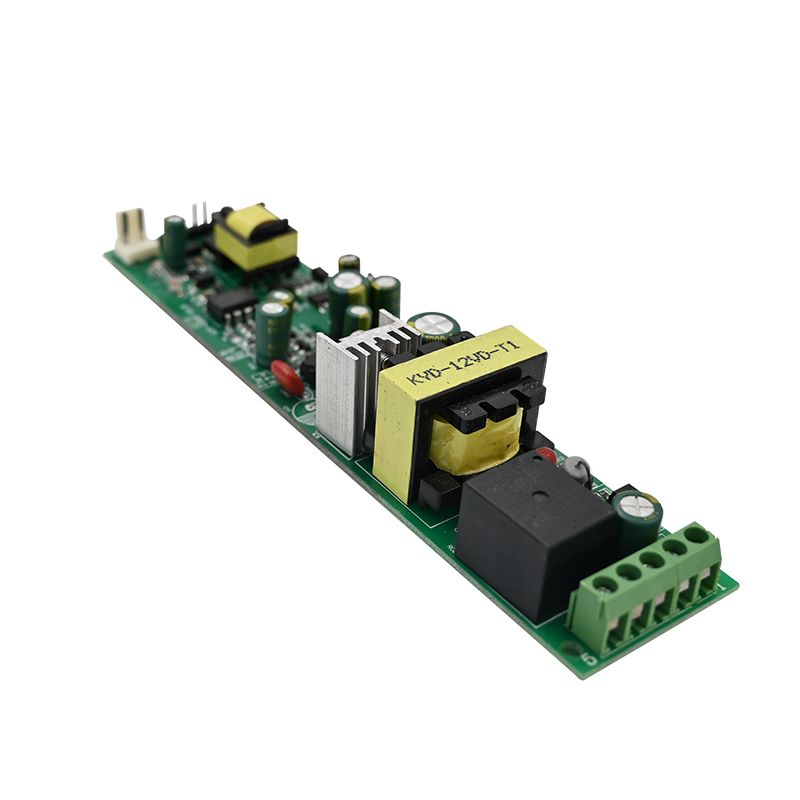

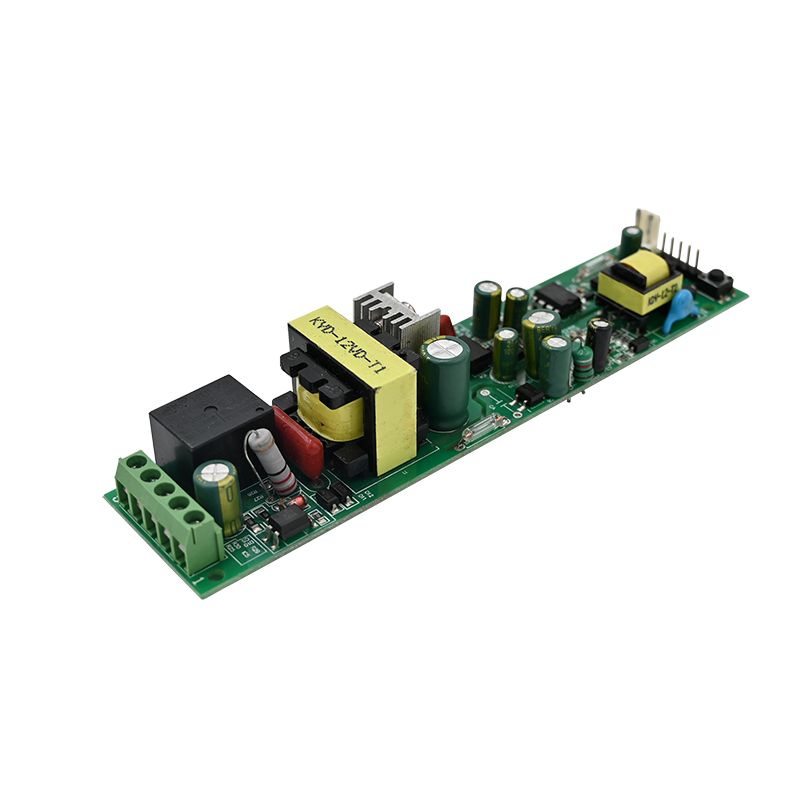

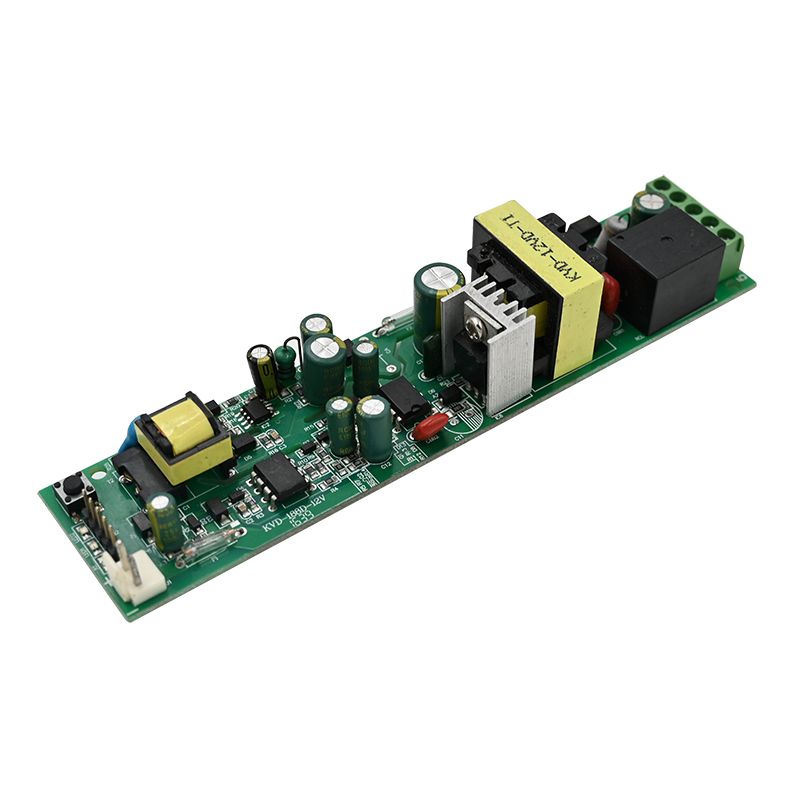

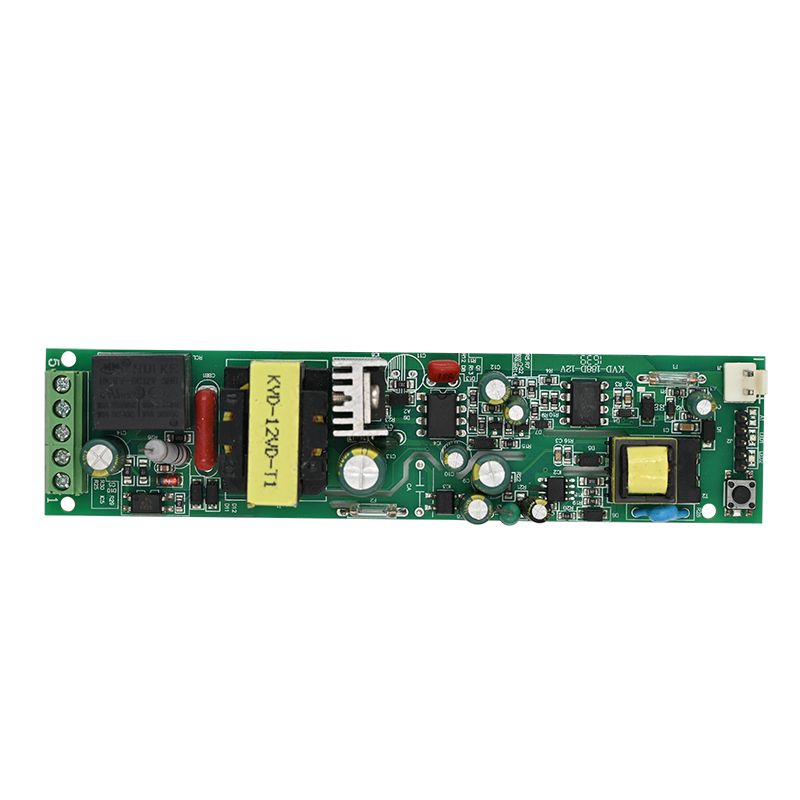

Płytka drukowana falownika samochodowego jest głównym elementem falownika pojazdu. Główną funkcją jest konwersja zasilania 12 V DC na 220 V AC dla urządzeń pojazdu.

Zwykle składa się z modułów inwertera, płytek obwodów sterujących i obudów. Wśród nich moduł inwertera jest głównym komponentem realizującym konwersję prądu stałego na prąd przemienny, który składa się z półprzewodnikowego urządzenia przełączającego, materiału magnetycznego, pojemności i innych komponentów; płytki sterujące odpowiadają za sterowanie procesem pracy modułu falownika, w tym za ochronę wejść i wyjść, napędy falowników, diagnostykę usterek i inne funkcje; powłoki odgrywają rolę w ochronie płytki drukowanej i odprowadzaniu ciepła.

Pomysły projektowe falownika samochodowego zwykle opierają się na podstawowej wiedzy, takiej jak technologia przełączania obwodów zasilania, a konstrukcja falownika służy do uzyskania falownika wtórnego. Główną ideą jest: użyj chipa zasilacza impulsowego (takiego jak TL494 i SG3525A itp.), najpierw zwiększ zasilanie 12 V DC do mocy prądu przemiennego o wysokiej częstotliwości 320 V/50 Hz, a następnie przepuść prąd przemienny o wysokiej częstotliwości do wysokiego napięcia prądu stałego poprzez prostowanie, a następnie zastosować metodę modulacji impulsu sinusoidalnego do kontrolowania obrotu lampy przełączającej poprzez impuls wyjściowy.

Projektując falownik samochodowy, należy wziąć pod uwagę stabilność, niezawodność i bezpieczeństwo obwodu. Na przykład dodaj rezystancję kompensacyjną do obwodu, aby rozwiązać problem niestabilnej częstotliwości oscylacyjnej spowodowanej zmianami napięcia zasilania; stosować różne typy półprzewodnikowych urządzeń przełączających, materiałów magnetycznych, kondensatorów i innych komponentów w celu poprawy wydajności, mocy wyjściowej i niezawodności falowników; jednocześnie przy projektowaniu powłoki należy uwzględnić takie problemy, jak wydajność odprowadzania ciepła i poziom ochrony.

Krótko mówiąc, projekt falownika samochodowego musi kompleksowo uwzględniać różne czynniki, w tym wymagania funkcjonalne, zasady obwodów, dobór komponentów, proces produkcyjny itp., aby zapewnić wydajność i jakość produktu.

Unixplore zapewnia kompleksową usługę „pod klucz” dla Twojego projektu EMS. Zachęcamy do skontaktowania się z nami w sprawie budowy płyt, możemy sporządzić wycenę w ciągu 24 godzin od otrzymania zamówieniaplik GerberaILista BOMów!
