W jaki sposób produkcja kontrolerów temperatury PCBA określa stabilność termiczną w zastosowaniach krytycznych?

1. Dlaczego stabilność termiczna jest wynikiem produkcji

Regulator temperatury jest często oceniany na podstawie dokładności zadanej wartości w arkuszu danych, ale zachowanie w terenie zależy od zmiennych fizycznych wprowadzonych podczas montażu. Luki lutownicze zwiększają opór cieplny. Zanieczyszczenia tworzą ścieżki wycieków, które przesuwają odczyty analogowe. Dystrybucja miedzi w pobliżu czujnika może zamienić samą płytkę w rozpraszacz ciepła. Każdy z tych warunków jest oznaką producenta, a nie problemem z oprogramowaniem.

Różnica między regulatorem, który utrzymuje temperaturę ±0,5°C, a regulatorem, który dryfuje o kilka stopni, często wynika z dyscypliny procesu. Badanie precyzyjnych płytek kontroli temperatury pokazuje, że ścieżki zasilania przenoszące kilka amperów muszą mieć wystarczającą ilość miedzi i być fizycznie oddzielone od ścieżki powrotnej czujnika; w przeciwnym razie miejscowe nagrzewanie i spadek podczerwieni zakłócają pomiar, zanim sygnał dotrze do przetwornika ADC. W ten sam sposób nacięcia termiczne, wąskie ścieżki czujnika i celowe odstępy od elementów wysokoprądowych tworzą „termicznie uczciwą” strefę wokół elementu czujnikowego, dzięki czemu reaguje on na temperaturę systemu, a nie na wewnętrzny przepływ ciepła przez płytkę.

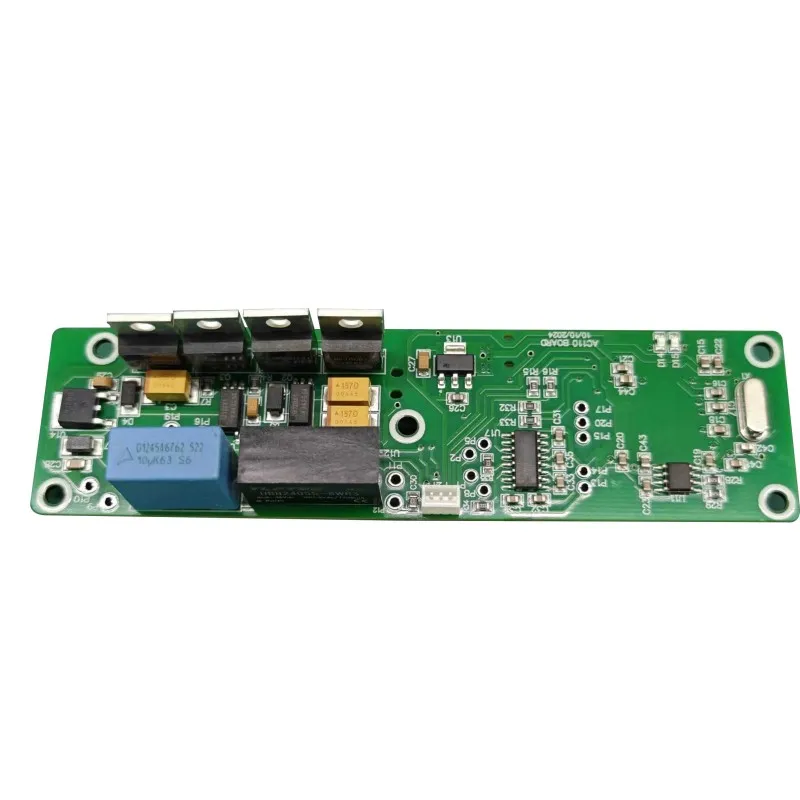

Dlatego to zdanieKontroler temperatury PCBAopisuje więcej niż zapełnioną tablicę. Opisuje kontrolowany system termiczny, którego łańcuch pomiarowy, stopień mocy i obwody zabezpieczające są wspólnie projektowane i produkowane. Kiedy proces montażu jest niestabilny, pętla sterująca zmuszona jest kompensować szum fizyczny, którego nie widzi.

2. Interfejs czujnika: pierwsza linia obrony

2.1 Typ czujnika i jego konsekwencje produkcyjne

Termistory NTC, czujniki RTD PT100/PT1000 i termopary nakładają różne ograniczenia na przednią część PCB. Czujniki NTC zapewniają wysoką czułość w wąskich pasmach, ale wymagają linearyzacji, ponieważ ich krzywa rezystancji-temperatury jest wykładnicza. Czujniki RTD oferują bardziej liniową odpowiedź w szerokich zakresach, ale ich ścieżka sygnału o niskiej rezystancji jest bardziej wrażliwa na rezystancję ścieżki i naprężenia wywołane lutowaniem. Termopary zapewniają najszerszy zakres, ale najniższą dokładność, często w zakresie kilku stopni, i zależą od kompensacji zimnego złącza, które musi być stabilne elektrycznie.

Front czujnika to nie tylko wejście analogowe; jest to węzeł pomiarowy o wysokiej impedancji, który musi odrzucać szumy w trybie wspólnym, zachowując jednocześnie niewielki sygnał różnicowy. Typowe sterowniki komercyjne ilustrują rozpiętość: wejście NTC może mieć temperaturę ±0,6°C, kanał PT100 – ±0,7°C, a termopara typu J – ±3°C. Liczby te dotyczą specyfikacji na poziomie czujnika, a nie gwarancji na poziomie systemu. Proces montażu albo zachowuje tę dokładność, albo pogarsza ją z powodu złego uziemienia, gradientów termicznych i niewystarczającego dostępu do kalibracji.

2.2 Izolacja układu i dostęp do kalibracji

Ścieżka czujnika biegnąca obok sterownika przekaźnika lub węzła przełączającego MOSFET będzie wprowadzać szum do pomiaru. Płaszczyzna uziemienia, która jest przerwana pod analogowym złączem czołowym, będzie wymuszać prądy powrotne przez wspólną miedź, tworząc przesunięcia zmieniające się w zależności od obciążenia. Podczas przeglądu projektu pod kątem produkcji problemy te należy zgłosić przed wypuszczeniem oprzyrządowania. Przegląd techniczny musi ocenić sprzężenie termiczne, rozmieszczenie komponentów w celu izolacji czujnika oraz integralność płaszczyzny zasilania/uziemienia w celu zapewnienia czystego wykrywania analogowego i stabilnego przełączania PWM.

Kalibracja to ostatni pomost między czujnikiem a obudową fizyczną. Żaden czujnik nie jest idealnie dopasowany do konkretnej płytki drukowanej, obudowy i stosu montażowego. Jednorazowa kalibracja w kontrolowanej komorze termicznej powoduje zastosowanie przesunięcia korekcyjnego, ale płytka musi być zaprojektowana z dostępem testowym i zaczepami oprogramowania sprzętowego, które zapewniają powtarzalność tej kalibracji. Jeśli PCBA zostanie zmontowana z niespójną ilością lutowia lub zanieczyszczeniem, przesunięcie kalibracji będzie się zmieniać wraz z wiekiem i temperaturą, niwecząc cel początkowej korekty.

3. Materiały PCB i architektura miedziana pod wpływem ciepła

Sterowniki temperatury często działają w obudowach, w których temperatura otoczenia wzrasta znacznie powyżej poziomu pomieszczenia, a stopień mocy dodaje własne ciepło. Podłoże musi zachować stabilność wymiarową i integralność dielektryczną w tym zakresie. FR-4 jest powszechny, ale laminaty o wysokiej Tg i podłoża aluminiowe są wybierane, gdy obciążenie termiczne lub profil cykliczny przekracza to, co standardowy FR-4 może tolerować bez mierzalnego przesunięcia.

Wzór splotu tkaniny z włókna szklanego wewnątrz FR-4 może powodować lokalne zmiany w przewodności cieplnej, prowadząc do efektu „splotu termicznego”, który przesuwa odczyt czujnika w zależności od tego, gdzie poprowadzony jest ślad. Jest to szczególnie ważne w przypadku sterowników o wysokiej precyzji, gdzie liczy się odchylenie nawet o 0,1°C. Równie ważna jest architektura miedziana. Płyta 2-warstwowa może być odpowiednia dla prostego termostatu, ale sterowniki z przednimi końcami sygnałów mieszanych i wyjściami PWM korzystają z 4-warstwowych lub 6-warstwowych układów stosowych z wydzielonymi płaszczyznami uziemienia sąsiadującymi z warstwami sygnału. Taki układ zapewnia naturalną izolację pomiędzy zaszumioną sekcją mocy a czułą sekcją analogową, zmniejszając potrzebę stosowania zewnętrznego filtrowania, które samo może dryfować.

Fizyczny stos nie jest zatem pasywnym tłem. Jest częścią pętli sterującej. Płyta, która nierównomiernie rozprowadza ciepło, wytworzy sygnał czujnika, który jest elektrycznie dokładny, ale fałszywy pod względem termicznym.

4. Niezawodność połączenia lutowanego w cyklach termicznych

Kontrolery temperatury są narażone na wielokrotne ogrzewanie i chłodzenie. Połączenia lutowane łączące urządzenia zasilające, przekaźniki i złącza czujników muszą wytrzymać powstałe naprężenia termomechaniczne. Dominującym mechanizmem jest niedopasowanie CTE: krzem, miedź, lut i laminat rozszerzają się z różną szybkością, a przez wiele cykli niedopasowanie koncentruje naprężenia na styku złącza. Mikropęknięcia inicjują się na obwodzie złącza i rozprzestrzeniają się, aż do wzrostu oporu lub otwarcia połączenia.

Ten tryb awarii jest szczególnie istotny w przypadku tranzystorów MOSFET, TRIAC i zacisków przekaźników, gdzie lokalne wahania temperatury są największe. Sterownik, który pomyślnie przejdzie test funkcjonalny w temperaturze pokojowej, może nadal nie działać prawidłowo po kilkuset cyklach, jeśli w procesie lutowania powstały puste przestrzenie, niedostateczne zwilżenie lub nadmierne tworzenie się międzymetali. Reakcja montażu musi zatem obejmować kontrolowane profile rozpływu, zweryfikowane osadzanie się pasty i metody kontroli umożliwiające wykrycie ukrytych połączeń.

• Jednolitość rozpływu:Delta T wynosząca około 10°C pomiędzy najcieplejszym i najzimniejszym złączem panelu jest praktycznym celem dla wielu profili bezołowiowych; szersze rozpiętości oznaczają, że niektóre złącza są niedostatecznie przetworzone, podczas gdy inne są nadmiernie obciążone.
• Kontrola pustki:Pustki pod podkładkami termicznymi zwiększają opór połączenia z płytką i tworzą lokalne gorące punkty, które przyspieszają rozwój pęknięć.
• Dostęp inspekcyjny:Kontrola rentgenowska jest konieczna w przypadku BGA i komponentów zakończonych dołem; Sam AOI nie może potwierdzić ukrytej geometrii złącza.
• Odciążenie:Złącza i ciężkie części przewlekane powinny być podparte mechanicznie, aby rozszerzalność cieplna obudowy nie przenosiła się bezpośrednio na pasmo lutownicze.

KażdyKontroler temperatury PCBAktóry ma działać przez lata w środowisku rowerowym, musi być zbudowany w procesie lutowania odpornym na cykle termiczne, a nie tylko na podstawie kryteriów akceptacji wizualnej. Klasa 2 lub 3 IPC-A-610 stanowi podstawę jakości wykonania, ale zachowanie złącza przy cyklicznych zmianach zależy od kombinacji stopu, profilu i konstrukcji podkładki.

5. Zakres testów ujawniający ukryte wady termiczne

Testy funkcjonalne w temperaturze pokojowej są konieczne, ale niewystarczające w przypadku regulatora termicznego. Płyta może przejść test obwodu i test obwodu funkcjonalnego, a mimo to zawierać ukrytą wadę, która pojawia się tylko pod wpływem stresu temperaturowego. Strategia testowania powinna zwiększać poziom stresu, tak aby awarie na wczesnym etapie życia wystąpiły przed wysyłką.

Zautomatyzowana inspekcja optyczna weryfikuje obecność komponentów i kształt zaokrąglenia lutu. Test w obwodzie potwierdza wartości rezystorów i kondensatorów oraz wykrywa zwarcia lub przerwy. Test obwodu funkcjonalnego symuluje wejścia czujników i sprawdza wyjścia przekaźnika lub SSR. Kontrola rentgenowska ujawnia ukryte luki lutownicze i zapadnięcie się BGA. Następnie poddaje się zespół działaniu podwyższonej temperatury w warunkach cyklicznego obciążenia, często przez 24 do 48 godzin, aby wymusić uszkodzenie połączeń brzeżnych i uszkodzeń komponentów. Komory środowiskowe rozszerzają tę możliwość od -40°C do +125°C i wilgotności względnej 0–95%, umożliwiając producentowi korelację zachowania na stanowisku badawczym z warunkami terenowymi.

Rezystancja styku urządzenia testowego może również maskować złącze brzeżne. Jeśli kołki pogo nie stykają się równomiernie, test może przejść pomyślnie płytkę, która ulegnie uszkodzeniu pod wpływem wibracji lub rozszerzalności cieplnej. Wypalanie nie zastępuje stabilnego procesu. Jest to filtr specyficznych zagrożeń i jest najskuteczniejszy, gdy profil naprężeń odzwierciedla rzeczywistą misję cieplną sterownika. Ogólne wygrzewanie w wysokiej temperaturze może pochłonąć wydajność testową bez ujawnienia słabych punktów związanych z jazdą na rowerze, które mają znaczenie w zastosowaniach związanych z kontrolą temperatury.

6. Powłoka konforemna i izolacja środowiskowa

Wilgoć i zanieczyszczenia to ukryte problemy termiczne. Cienka warstwa zaadsorbowanej wody na powierzchni PCB może stworzyć ścieżki wycieków pomiędzy ścieżkami czujnika, zmieniając efektywną rezystancję sieci pomiarowej. Pozostałości chemiczne z topnika lub obsługi mogą stać się przewodzące, gdy wzrasta wilgotność. W sterowniku, który opiera się na wejściu czujnika o wysokiej impedancji, te ścieżki wycieków pojawiają się jako przesunięcie temperatury lub szum.

Powłoka konforemna rozwiązuje ten problem, tworząc cienką warstwę polimeru, która jest zgodna z topologią płytki i izoluje obwody od wilgoci, kurzu i zanieczyszczeń chemicznych. Powłoki akrylowe są ekonomiczne i nadają się do ponownej obróbki; poliuretan zapewnia lepszą odporność na rozpuszczalniki i ścieranie; silikon zapewnia najszerszy zakres temperatur i elastyczność. Powłokę należy nakładać po dokładnym oczyszczeniu, ponieważ kapsułkujące zanieczyszczenia jonowe zatrzymują je na płycie i mogą raczej przyspieszyć uszkodzenie elektrochemiczne niż mu zapobiec.

Przyczepność powłoki to kolejna zmienna; jeśli energia powierzchniowa jest zbyt niska z powodu pozostałości, powłoka może rozwarstwiać się podczas cykli termicznych, otwierając drogę dla wilgoci. W przypadku regulatorów temperatury często preferowane jest powlekanie selektywne, ponieważ złącza, przekaźniki i punkty testowe mogą wymagać pozostawienia niepowlekanej powłoki. Proces musi być kontrolowany tak, aby grubość powłoki była wystarczająca na odsłoniętych ścieżkach, ale nie łączyła przewodów o drobnej podziałce ani nie kolidowała z elementami reliefu termicznego.

7. Identyfikowalność jako narzędzie kontroli ryzyka termicznego

Kiedy kontroler dryfuje w terenie, pierwszym pytaniem jest, czy zachowanie jest izolowane, czy związane z partią. Bez identyfikowalności nie można skutecznie odpowiedzieć na to pytanie. Możliwość śledzenia na poziomie partii i jednostki łączy każdy numer seryjny z kodami dat komponentów, zapisami ponownego przepływu, wynikami testów i partią powłoki. Pozwala to producentowi i klientowi określić, czy skarga dotycząca dryfu jest powiązana z konkretną partią komponentów, konkretną linią lub konkretnym wyjazdem w ramach testu środowiskowego.

Możliwość śledzenia wKontroler temperatury PCBAprogram nie stanowi obciążenia administracyjnego. Jest to mechanizm, który zamienia awarię pola w ograniczone, możliwe do naprawienia zdarzenie, zamiast w otwarte pytanie o niezawodność. Autoryzowane pozyskiwanie to druga połowa identyfikowalności. Komponenty zakupione u dystrybutorów franczyzowych mają udokumentowane pochodzenie. Komponenty z kanałów otwartego rynku mogą zostać odnowione, ponownie oznakowane lub poza określonym oknem kodu daty. W przypadku regulatora temperatury podrobiony lub przestarzały element interfejsu czujnika może przesunąć cały łańcuch pomiarowy. Wizualna, elektryczna i rentgenowska weryfikacja przychodzących komponentów zapewnia praktyczną barierę przed podrabianiem przed rozpoczęciem montażu.

8. Od prototypu do wolumenu: dojrzałość produkcyjna

Stabilność termiczna musi przetrwać przejście od próbek inżynieryjnych do produkcji seryjnej. Proces, który działa na pięciu płytkach, może zachowywać się inaczej na pięciu tysiącach, jeśli zmieni się osadzanie pasty, ładowanie rozpływowe lub kontakt urządzenia testowego. Partner produkcyjny musi wykazać, że w każdej fazie utrzymywane są te same kontrolowane parametry.

• Weryfikacja inżynierskaMałe kompilacje do walidacji projektu i wstępnego dostrajania termicznego. Skoncentruj się na weryfikacji układu i dostępie do kalibracji czujnika.
• Bieg pilotażowyCharakterystyka procesu i badanie naprężeń termicznych. Profil lutowania, pokrycie powłoki i limity testów są stałe.
• Produkcja niskonakładowaPartie wprowadzane na rynek. Identyfikowalność i dyscyplina kontroli przychodzących są realizowane na dużą skalę.
• Produkcja wielkoseryjnaStabilna wydajność SMT, powtarzalne testy funkcjonalne i monitorowanie niezawodności na poziomie partii.

Na każdym etapie producent powinien dostarczyć informacje zwrotne dotyczące projektowania i produkcji, które dotyczą odprężenia termicznego na ścieżkach zasilania, rozstawu komponentów i dostępności punktów testowych. Partner posiadający dyscyplinę IATF 16949 stosuje zaawansowane planowanie jakości, analizę trybów awaryjnych i kontrolę zmian w programie sterownika termicznego, nawet jeśli produkt końcowy jest produktem przemysłowym, a nie motoryzacyjnym. ISO 13485 dodaje możliwość śledzenia na poziomie jednostki, walidację procesów i dokumentację zarządzania ryzykiem dla kontrolerów klasy medycznej. Ramy te nie są etykietami marketingowymi; określają, czy proces produkcyjny jest w stanie utrzymać specyfikację termiczną w czasie.

Unixplore Elektronikastosuje to wielowarstwowe podejście — DFM obsługujący czujniki, wewnętrzne AOI, ICT, FCT, promieniowanie rentgenowskie, wypalanie i kontrola środowiskowa — aby połączyć zamierzenia projektowe z niezawodnością objętościową. Wydajność pierwszego przejścia dwustronnego SMT powyżej 98,5% jest jednym ze wskaźników, ale bardziej znaczącym wynikiem jest sterownik, którego zachowanie termiczne pozostaje zgodne ze specyfikacją po wielokrotnych cyklach i ekspozycji w terenie.
