Jak działa znak wyjścia PCBA podczas awarii zasilania?

Oczekuje się, że znak wyjścia pozostanie widoczny w przypadku przerwy w normalnym zasilaniu, dlatego PCBA (zespół płytki drukowanej) odgrywa ważną rolę w zarządzaniu przejściem z normalnego zasilania do pracy awaryjnej. Dokładny projekt obwodu różni się w zależności od produktu, ale podstawowy proces zwykle obejmuje wykrywanie zasilania, zarządzanie baterią, przełączanie zasilania i sterowanie diodami LED.

Co się dzieje, gdy dostępna jest normalna moc?

W normalnych warunkachZnak wyjścia PCBApobiera energię z głównego źródła zasilania i zapewnia wymaganą moc dla źródła światła LED.

Jednocześnie PCBA może zarządzać akumulatorem zapasowym tak, aby pozostał on gotowy do pracy awaryjnej. W zależności od konstrukcji produktu obwód może również monitorować stan ładowania i zapewniać wskaźnik stanu pracy.

W tym stanie główny zasilacz zapewnia normalną pracę, natomiast akumulator pozostaje dostępny jako źródło zapasowe.

W jaki sposób PCBA wykrywa awarię zasilania?

Gdy normalne zasilanie zostanie przerwane lub spadnie poza wymagane warunki pracy, PCBA musi szybko rozpoznać zmianę.

Obwód monitoruje moc przychodzącą i wykrywa utratę normalnego zasilania. Po wykryciu awarii zasilania obwód sterujący zmienia ścieżkę zasilania z normalnego zasilania na akumulator zapasowy.

To przejście jest ważną częścią projektu znaku wyjścia awaryjnego, ponieważ dioda LED musi pozostać zapalona, ​​a nie po prostu wyłączać się po zaniku głównego zasilania.

W jaki sposób bateria zapasowa przejmuje kontrolę?

Po wykryciu przerwy w zasilaniu PCBA przełącza źródło zasilania na akumulator zapasowy.

Bateria dostarcza wówczas energię do obwodu oświetlenia awaryjnego, natomiast PCBA reguluje i rozdziela dostępną moc zgodnie z projektem znaku wyjścia.

Dokładne napięcie, pojemność, metoda ładowania i czas podtrzymania akumulatora zależą od konkretnej konfiguracji produktu. Dlatego płytkę PCBA należy zaprojektować tak, aby pasowała do akumulatora i systemu LED, a nie traktować ją jako uniwersalny element zamienny.

W jaki sposób PCBA steruje diodą LED?

Dioda LED jest widoczną częścią znaku wyjścia, ale stabilne oświetlenie zależy od znajdującego się za nią obwodu elektronicznego.

Podczas pracy awaryjnej PCBA steruje zasilaniem elektrycznym dostarczanym do diody LED. Obwód może zawierać funkcje sterowania diodami LED i kontrolą prądu, aby utrzymać odpowiednie działanie diod LED w przypadku zmiany napięcia akumulatora.

Jest to szczególnie ważne podczas dłuższych okresów podtrzymania, ponieważ napięcie akumulatora nie pozostaje stałe przez cały czas rozładowania.

Co się stanie, gdy powróci normalne zasilanie?

Po przywróceniu normalnego zasilania PCBA wykrywa powrót zasilania wejściowego i przywraca system do normalnego stanu pracy.

Bateria zapasowa może następnie powrócić do stanu naładowania, w zależności od konstrukcji obwodu. W ten sposób akumulator jest przygotowany na przyszłą przerwę w zasilaniu, a nie na wyczerpanie po pojedynczym zdarzeniu awaryjnym.

Pełną sekwencję działania można zatem podsumować jako:

Normalne zasilanie → Wykrywanie awarii zasilania → Przełączanie akumulatora → Awaryjne działanie diody LED → Odzyskiwanie zasilania → Ładowanie akumulatora

Jakie funkcje powinien zawierać znak wyjścia PCBA?

Funkcje zależą od projektu produktu, ale PCBA znaku wyjścia może obejmować:

Nie każdy znak wyjścia PCBA wykorzystuje tę samą architekturę obwodów. Wymagane funkcje powinny być określone na podstawie gotowego znaku wyjścia, układu akumulatorów, konfiguracji diod LED i mających zastosowanie wymagań produktu.

Co należy wziąć pod uwagę przy opracowywaniu znaku wyjścia PCBA?

Producenci opracowujący lub zaopatrujący się w PCBA ze znakiem wyjścia przed rozpoczęciem produkcji powinni wziąć pod uwagę kilka czynników.

Kompatybilność akumulatorów jest ważna, ponieważ obwód ładowania i rozładowywania musi być dopasowany do wybranego akumulatora.

Należy również wziąć pod uwagę konfigurację diod LED, ponieważ płytka drukowana musi zapewniać odpowiednie sterowanie elektryczne dla zamierzonego obciążenia diod LED.

Wymagania dotyczące mocy wejściowej należy określić zgodnie z docelowym znakiem wyjścia i rynkiem.

Ponadto podczas opracowywania produktu należy sprawdzić układ PCB, dobór komponentów, warunki termiczne, funkcje zabezpieczające i wymagane testy.

W przypadku produktów oświetleniowych związanych z bezpieczeństwem przed masową produkcją należy również potwierdzić obowiązujące normy regionalne i wymagania certyfikacyjne kompletnego gotowego produktu.

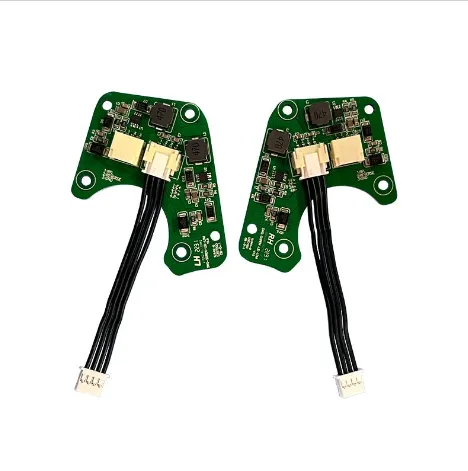

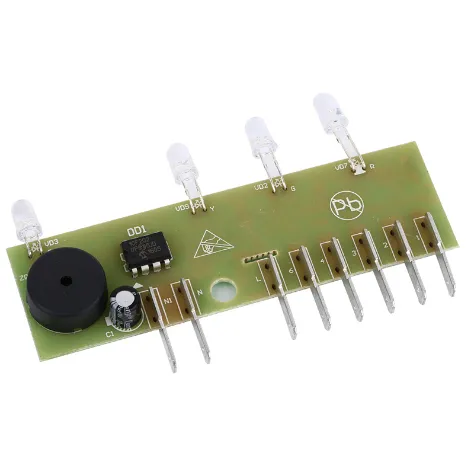

Znak wyjścia PCBA z Unixplore Electronics

W Unixplore Electronics świadczymy usługi w zakresie produkcji PCBA i montażu elektroniki dla klientów opracowujących produkty takie jak znaki wyjściowe i sprzęt oświetlenia awaryjnego. Możemy pracować na podstawie dostarczonych przez klienta projektów PCB i wymagań produkcyjnych, a nasze doświadczenie produkcyjne obejmuje montaż PCB i gotowe zespoły elektroniczne.

dlaZnak wyjścia PCBAprojektu, zalecamy potwierdzenie mocy wejściowej, specyfikacji akumulatora, konfiguracji diod LED, wymaganych funkcji, projektu płytki drukowanej i wymagań rynku docelowego przed rozpoczęciem produkcji, aby zespół pasował do zamierzonego produktu końcowego.

Dowiedz się więcej o naszym znaku wyjścia PCBA

W przypadku awarii zasilania, anZnak wyjścia PCBApełni funkcję punktu kontrolnego pomiędzy normalnym zasilaniem, akumulatorem zapasowym i systemem oświetlenia LED. Wykrywa przerwę, przełącza źródło zasilania, steruje awaryjnym działaniem diod LED i może przywrócić system do normalnego trybu ładowania po przywróceniu zasilania.
