Jak ewoluuje rozwój PCBA Dash Cam: od wyboru chipa do masowej produkcji

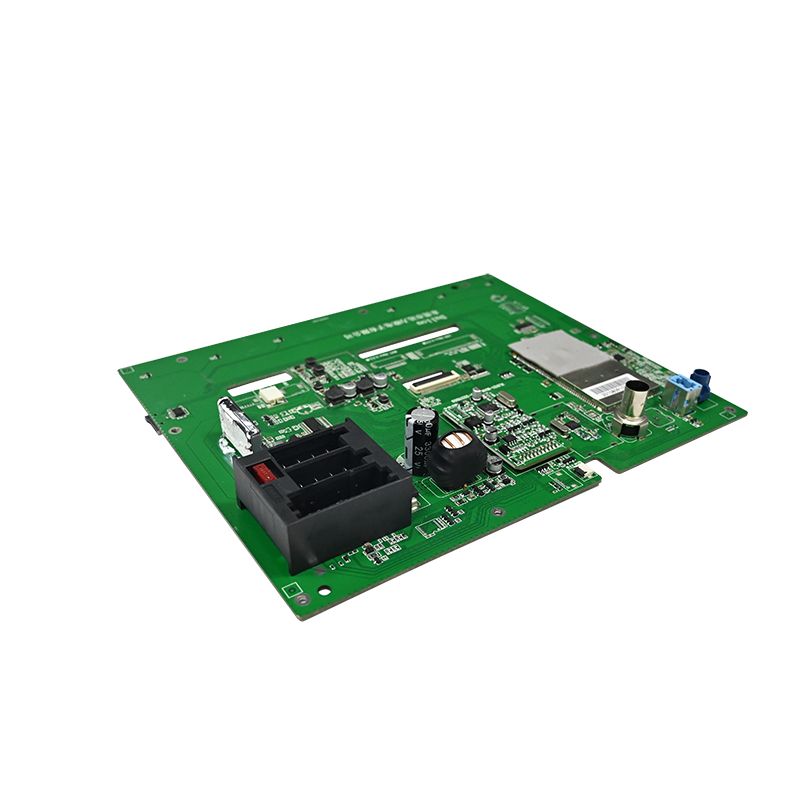

W istocie kamerę samochodową definiuje nie obiektyw czy obudowa, ale jej wyglądPCBA(Zespół płytki drukowanej). Popraw chipset i stabilną płytę, a wygrasz już połowę sukcesu. Czerpiąc z rzeczywistych doświadczeń branżowych, przedstawiamy prosty przewodnik obejmujący wybór chipsetu, projektowanie obwodów, produkcję i testowanie.

1. Wybór chipsetu: Najpierw wybierz „mózg”, a następnie zbuduj wokół niego

Główny procesor jest sercem PCBA. Po podjęciu tej decyzji reszta obwodu, koszt i pułap wydajności są w dużej mierze ustalone. Obecnie każda z głównych opcji ma swoje mocne strony:

• Ambarella: Znana z doskonałego przetwarzania obrazu, doskonałej jakości obrazu i wysokiej wydajności kodowania. Idealny do wysokiej klasy kamer samochodowych 4K, ale rozwój jest złożony, a koszty BOM są wyższe.

• Novatek: Lider rynku pod względem wolumenu. Oferuje doskonały stosunek jakości do ceny, z opcjami od podstawowego do high-endowego (obsługa 4K, HDR). Często najlepszy wybór w przypadku produktów produkowanych masowo.

• Inne (Hisilicon, Allwinner itp.): stosowane na określonych rynkach lub w produktach wrażliwych na koszty.

Nie patrz tylko na rozdzielczość. Oceń swoje rzeczywiste potrzeby: czy obsługuje podwójne nagrywanie z przodu i z tyłu? Jaka jest wydajność przy słabym oświetleniu? Czy potrzebujesz funkcji ADAS lub AI? Określają one wymaganą moc obliczeniową i możliwości ISP (Image Signal Processor).

Po wybraniu głównego procesora zwróć uwagę na następujące kluczowe urządzenia peryferyjne:

• Zarządzanie energią: Zasilanie pojazdów jest bardzo głośne (9 V–16 V z przejściowymi skokami napięcia). Należy użyć konwertera DC-DC o szerokim napięciu wejściowym, wyposażonego w zabezpieczenie przed przepięciem, przetężeniem i odwrotną polaryzacją. Jeśli wymagany jest tryb parkingowy, dodaj obwód wykrywający/zabezpieczający niskie napięcie, aby zapobiec rozładowaniu akumulatora samochodowego.

• Przetwornik obrazu: Seria Sony IMX (np. IMX335) jest częstym wyborem. Upewnij się, że interfejs MIPI CSI dobrze pasuje do głównego procesora.

• Pamięć: użyj eMMC do przechowywania oprogramowania sprzętowego i gniazda kart TF do przechowywania wideo. Gniazdo karty musi mieć zabezpieczenie ESD.

2. Podstawy projektowania obwodów: przeciwdziałanie zakłóceniom i zarządzanie temperaturą to kluczowe wyzwania

Kamery samochodowe umieszczone są na przednich szybach i pieczą się w letnim słońcu, a zimą zamarzają, a wszystko to poddawane jest ciągłym wibracjom. Wymaga to od PCBA wyjątkowo wysokiej stabilności i niezawodności. Na etapie projektowania należy uwzględnić dwie krytyczne kwestie:

2.1 Zarządzanie ciepłem (rozpraszanie ciepła)

Podczas nagrywania wideo 4K procesor i czujnik generują znaczną ilość ciepła w szczelnej obudowie. Złe zarządzanie temperaturą prowadzi do awarii systemu, artefaktów obrazu i przyspieszonego starzenia się komponentów. Skuteczne rozwiązania obejmują:

Duża miedź wlewa się pod główny procesor, a gęste przelotki termiczne łączą się z wewnętrzną i dolną warstwą miedzi w celu rozprowadzania ciepła.
Strategiczne rozmieszczenie komponentów w celu równomiernego rozłożenia źródeł ciepła i uniknięcia lokalnych gorących punktów.
Zaprojektowanie PCBA w celu wykorzystania metalowej obudowy lub dedykowanych rozpraszaczy ciepła do pasywnego chłodzenia.

2.2 Integralność sygnału i EMI/EMC

Szybkie sygnały (MIPI, DDR) i sygnały RF (Wi-Fi, GPS) są stłoczone na małej płytce. Bez starannego projektu zakłócenia powodują szum obrazu, spadki klatek lub utratę sygnału.

Kontrola impedancji: Oblicz i ściśle kontroluj impedancję różnicową 100 Ω dla MIPI, USB i innych szybkich par różnicowych oraz impedancję single-ended 50 Ω dla innych krytycznych ścieżek.
Dopasowanie długości: pary różnicowe i grupy danych DDR muszą mieć ścisłe dopasowanie długości (w zakresie ± 10 mil), aby zapewnić właściwy czas.
Guard Tracing: prowadź ścieżki uziemienia obok sygnałów krytycznych (zegar, I2C, audio, wideo) i dodaj przelotki łączące w celu izolacji.
Układ warstw: użyj 4-warstwowej lub 6-warstwowej płytki PCB z solidną płaszczyzną uziemienia i solidną płaszczyzną zasilania. Kieruj szybkie sygnały na wewnętrzne warstwy, aby wykorzystać samoloty jako ekranowanie.

Ponadto zawsze umieszczaj diody TVS na złączach wejściowych w celu ochrony przed wyładowaniami elektrostatycznymi, dodaj koraliki ferrytowe i kondensatory na wejściu zasilania w celu filtrowania oraz stosuj jednopunktową separację między analogowymi i cyfrowymi płaszczyznami uziemienia. Są to proste, ale niezwykle skuteczne techniki.

3. Produkcja i kontrola jakości: strażnicy przed produkcją masową

Dobry projekt to tylko połowa sukcesu. Aby dostarczyć niezawodną płytkę PCBA, dokładne procesy produkcyjne i testowe nie podlegają negocjacjom.

• Montaż SMT i kontrola AOI: Renomowane fabryki wykorzystują 3D SPI do kontroli jakości pasty lutowniczej, szybkie maszyny typu pick-and-place dla komponentów BGA i 0402 oraz AOI (automatyczna kontrola optyczna) do wykrywania defektów lutowania (mostki, zimne złącza, brakujące komponenty).

• FCT (test obwodu funkcjonalnego): symuluj rzeczywiste działanie kamery samochodowej, włączając PCBA i testując każdą funkcję: nagrywanie, dźwięk, odbieranie sygnału GPS, reakcję przycisków i wyjście wyświetlacza.

• Test wypalania (test starzenia): PCBA uruchamiaj w sposób ciągły przez kilka do kilkudziesięciu godzin w komorze o wysokiej temperaturze i dużej wilgotności. Ujawnia to ukryte wady (takie jak przerywane połączenia lutowane lub elementy niestabilne termicznie) i jest krytycznym krokiem w celu zapewnienia długoterminowej niezawodności.

Budowanie niezawodnegoPCBA kamery samochodowejto systematyczny wysiłek inżynieryjny. To balansowanie — znalezienie złotego środka pomiędzy wydajnością, kosztem, rozmiarem fizycznym, rozpraszaniem ciepła i długoterminową niezawodnością. Rozwiązując od razu te praktyczne kwestie, można uniknąć wielu typowych pułapek i usprawnić drogę do pomyślnego wprowadzenia produktu na rynek.
