Zaawansowana technologia wykrywania w przetwarzaniu PCBA

W przetwarzaniu PCBA (Montaż płytki drukowanej), Technologia wykrywania ma kluczowe znaczenie dla zapewnienia jakości i wydajności produktu. Wraz z ciągłym postępem technologii stosuje się coraz bardziej zaawansowane technologie wykrywania w procesie przetwarzania PCBA w celu poprawy dokładności wykrywania, wydajności i niezawodności. W tym artykule zbadano kilka typowych zaawansowanych technologii wykrywania i ich zastosowań w przetwarzaniu PCBA.

I. Automatyczna kontrola optyczna (AOI)

1. Przegląd technologii AOI

Automatyczna kontrola optyczna (AOI) to technologia, która wykorzystuje system wizualny do automatycznego wykrywania płyt obwodowych i jest szeroko stosowany w przetwarzaniu PCBA.

Zasada pracy: System AOI skanuje płytkę drukowaną za pomocą aparatu o wysokiej rozdzielczości, przechwytuje obraz i porównuje go z ustalonym standardem w celu zidentyfikowania wad i złych punktów.

Zawartość wykrywania: AOI może wykryć problemy, takie jak jakość złącza lutu, lokalizacja komponentów, brakujące komponenty i zwarcia.

2. Zalety AOI

Technologia AOI jest szybka, dokładna i pozbawiona kontaktu, co może znacznie poprawić wydajność wykrywania.

Popraw wydajność produkcji: Zautomatyzowane wykrywanie skraca czas ręcznego wykrywania i poprawia wydajność produkcji.

Wysoka dokładność: obrazy o wysokiej rozdzielczości i inteligentne algorytmy mogą dokładnie zidentyfikować niewielkie wady i zmniejszyć wskaźniki fałszywego wykrywania.

Ii. Wykrywanie promieniowania rentgenowskiego (promieniowanie rentgenowskie)

1. Przegląd technologii rentgenowskiej

Detekcja rentgenowska (rentgen) to technologia detekcji, która wykorzystuje promieniowanie rentgenowskie do przeglądania wewnętrznej struktury płytki drukowanej, która jest odpowiednia do złożonych zadań wykrywania PCBA.

Zasada pracy: promieniowanie rentgenowskie przenikają płytkę drukowaną, tworząc obraz struktury wewnętrznej, a wady wewnętrzne, takie jak słabe lutowanie i zwarcia, są wykrywane poprzez analizę obrazu.

Zakres zastosowania: Wykrywanie rentgenowskiego jest szczególnie odpowiednie do wykrywania komponentów mocowania powierzchniowego, takich jak BGA (tablica siatki kulkowej) i CSP (pakiet skali chipów).

2. Zalety wykrywania promieniowania rentgenowskiego

Technologia wykrywania rentgenowskiego może zapewnić dogłębne i szczegółowe kontrole wewnętrzne i jest odpowiednia do wykrywania ukrytych wad.

Ujawnienie ukrytych wad: Może wykryć niewidoczne wady wewnętrzne, takie jak zimne połączenia lutownicze i cynki, aby zapewnić ogólną niezawodność produktu.

Testy nieniszczące: Nieniszczące badanie płyt obwodowych nie wpływa na integralność produktu.

Iii. Wykrywanie obrazowania termicznego w podczerwieni

1. Przegląd technologii obrazowania termicznego w podczerwieni

Wykrywanie obrazowania termicznego w podczerwieni wykorzystuje kamery na podczerwień do przechwytywania obrazu rozkładu temperatury płyty drukowanej w celu wykrycia możliwych problemów z przegrzaniem lub uszkodzeniem termicznym.

Zasada pracy: Kamera w podczerwieni przechwytuje promieniowanie w podczerwieni na powierzchni płyty drukowanej, przekształca ją w obraz temperatury i identyfikuje anomalie poprzez analizę obrazu termicznego.

Zakres zastosowania: odpowiednie do wykrywania anomalii termicznych, obszarów przegrzanych i problemów związanych z zarządzaniem energią w płytach obwodowych.

2. Zalety wykrywania obrazowania termicznego w podczerwieni

Technologia obrazowania termicznego w podczerwieni może monitorować zmiany temperatury płytki drukowanej w czasie rzeczywistym i dostarczać cennych informacji o diagnozowaniu uszkodzeń.

Wykrywanie w czasie rzeczywistym: może monitorować temperaturę płytki drukowanej w czasie rzeczywistym i wykrywać potencjalne problemy z przegrzaniem w czasie.

Wykrywanie bezkontaktowe: Wykorzystuje wykrywanie bezkontaktowe, aby uniknąć fizycznej zakłóceń z płytką drukowaną.

Iv. Testy elektryczne (ICT)

1. Przegląd technologii ICT

Testy elektryczne (testowanie w obwodzie, ICT) to technologia testowa do wykrywania funkcjonalności i łączności płyt obwodowych. Płyta obwodu jest testowana przez sygnały elektryczne.

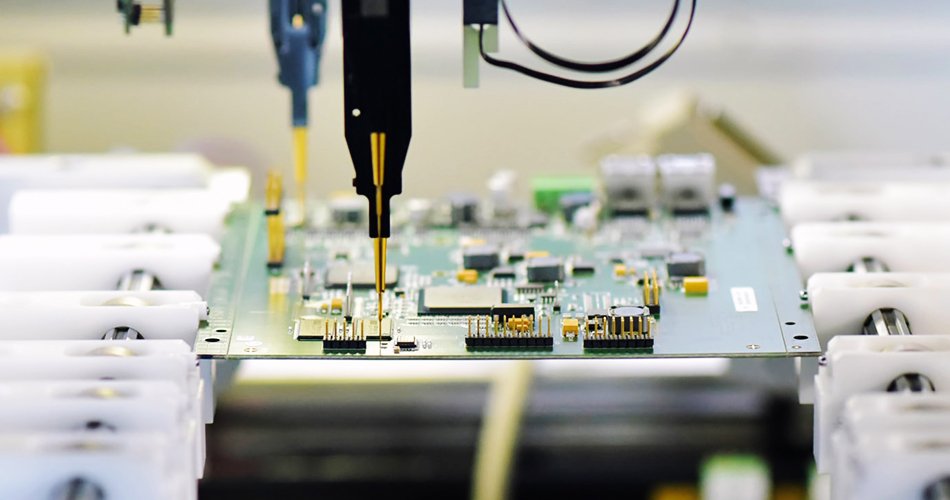

Zasada pracy: ICT wykorzystuje sondy testowe do połączenia z punktami testowymi płytki drukowanej, stosuje sygnały elektryczne i mierzy odpowiedź w celu sprawdzenia wydajności elektrycznej i łączności obwodu.

Można wykryć zawartość wykrywania: zwarcie, obwód otwarty, niedopasowanie wartości komponentów i problemy lutowania płyty drukowanej.

2. Zalety ICT

Technologia ICT może przeprowadzić kompleksowe testy wydajności elektrycznej podczas procesu produkcyjnego, aby zapewnić funkcjonalność i niezawodność płytki drukowanej.

Kompleksowy test: kompleksowo przetestuj różne parametry elektryczne płytki drukowanej, aby zapewnić funkcjonalność produktu.

Wysoka wydajność: Zautomatyzowany proces testowy poprawia wydajność testu i zmniejsza ręczną interwencję.

V. Test funkcjonalny

1. Przegląd testu funkcjonalnego

Test funkcjonalnyjest testem PCBA w rzeczywistych warunkach pracy, aby zapewnić, że jego różne funkcje spełniają wymagania projektowe.

Zasada pracy: Umieść PCBA w symulowanym środowisku pracy i zweryfikuj jego funkcje i wydajność, wykonując ustawione programy testowe funkcjonalne.

Zakres aplikacji: dotyczy testowania rzeczywistego statusu roboczego i funkcji PCBA oraz oceny jego wydajności w rzeczywistych aplikacjach.

2. Zalety testu funkcjonalnego

Test funkcjonalny może symulować rzeczywiste warunki pracy i zapewnić wyniki testów najbliższe faktyczne środowisko użytkowania.

Rzeczywiste test środowiska: test w rzeczywistych warunkach pracy, aby zapewnić wydajność PCBA w rzeczywistym użyciu.

Odkrycie problemu: może odkryć problemy funkcjonalne i zapewnić niezawodność i stabilność produktu.

Wniosek

WPrzetwarzanie PCBA, Wykorzystanie zaawansowanej technologii wykrywania jest ważnym sposobem zapewnienia jakości i wydajności produktu. Wprowadzając technologie, takie jak automatyczna kontrola optyczna (AOI), kontrola rentgenowska, kontrola obrazowania termicznego w podczerwieni, testowanie elektryczne (ICT) i testy funkcjonalne, firmy mogą poprawić dokładność wykrywania, wydajność i niezawodność. W przyszłości, wraz z ciągłym postępem technologii, te technologie wykrywania będą nadal rozwijać i poprawić ogólną jakość i wydajność produkcji przetwarzania PCBA.
