Analiza błędów i rozwiązywanie problemów w przetwarzaniu PCBA

W procesie PCBA (Montaż płytki drukowanej) Przetwarzanie, analiza błędów i rozwiązywanie problemów są kluczowymi linkami do zapewnienia jakości produktu i wydajności produkcji. Dzięki systematycznej identyfikacji i rozwiązywaniu błędów niezawodność produktu można poprawić, a koszty produkcji można obniżyć. W tym artykule zbadano typowe typy błędów, metody analizy i strategie rozwiązywania problemów w przetwarzaniu PCBA, aby pomóc firmom poprawić jakość produkcji i wydajność.

Wspólne typy błędów

1. Wady lutowe

Wady lutownicze są najczęstszymi problemami w przetwarzaniu PCBA, w tym lutowanie na zimno, lutowanie na zimno, mosty lutownicze i brakujące połączenia lutownicze. Zimne lutowanie objawia się jako słaby kontakt z połączeniami lutowymi, co powoduje niestabilną transmisję sygnału elektrycznego; Mosty lutownicze odnoszą się do lutowania płynących do obszarów, które nie powinny być podłączone, tworząc zwarcie; Brakujące połączenia lutownicze odnoszą się do połączeń lutowych, które nie są w pełni uformowane, co powoduje problemy z otwartym obwodem.

2. Otwarty obwód płytki obwodu

Problemy z otwartym obwodem odnoszą się do faktu, że niektóre linie lub połączenia lutownicze na płytce drukowanej nie tworzą niezawodnego połączenia elektrycznego. Typowe przyczyny obejmują słabe lutowanie, uszkodzone substraty PCB i błędy projektowe.

3. Problemy z zwarciem

Problemy z krótkim obwodem odnoszą się do przypadkowego styku dwóch lub więcej części obwodu na płytce obwodu, które nie powinny być podłączone, co powoduje nieprawidłowy przepływ prądu, który może uszkodzić płytkę lub komponenty. Typowe przyczyny obejmują przepełnienie lutu, zwarcie drutów miedzianych lub przypadkowy kontakt spowodowany przez zanieczyszczenia.

Metoda analizy awarii

1. Inspekcja wizualna

Korzystanie z mikroskopu lub kamery o dużej magnizacji do kontroli wzrokowej może wykryć wady złącza lutowania, otwarte obwody i zwarcia. Szczegółowa kontrola wizualna płyty drukowanej może szybko zidentyfikować oczywiste wady.

Sprawdź połączenia lutownicze: Obserwuj kształt i status połączenia połączeń lutowniczych, aby potwierdzić, czy istnieje fałszywe połączenie lutownicze, czy zimno.

Sprawdź obwód: Sprawdź, czy obwód na płytce obwodu jest nienaruszony i czy istnieje otwarty obwód, czy zwarcie.

Strategia wdrażania: Regularnie przeprowadzaj kontrole wizualne, znajduj i rejestruj problemy oraz podejmuj środki naprawcze w czasie.

2. Testy elektryczne

Testy elektryczne obejmują testy funkcjonalne, testowanie ciągłości i testowanie izolacji, które mogą wykryć rzeczywisty stan roboczy i połączenie elektryczne płyty drukowanej.

Testowanie funkcjonalne: Wykonaj testy funkcjonalne po montażu, aby potwierdzić, czy płyta drukowana działa poprawnie zgodnie z wymaganiami projektowymi.

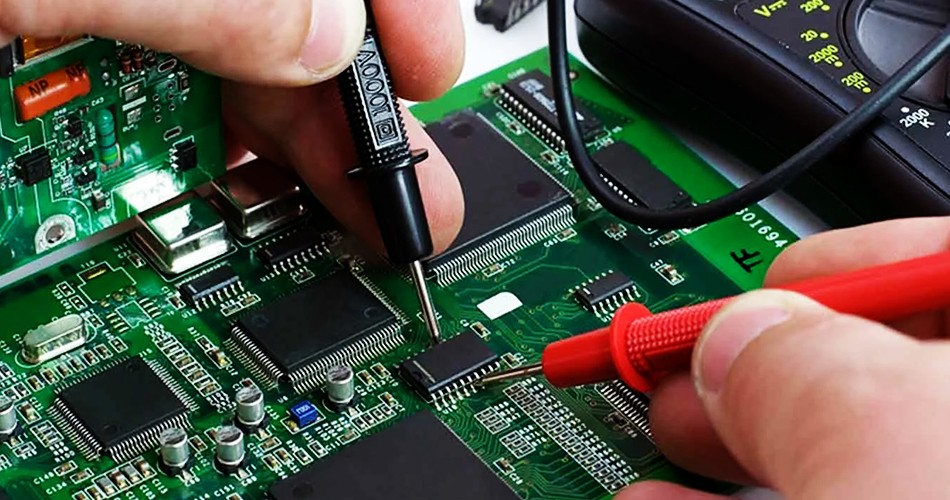

Testowanie ciągłości: Użyj multimetru, aby przetestować różne punkty połączenia płyty drukowanej, aby sprawdzić, czy występuje problem z otwartym obwodem.

Testowanie izolacji: Przetestuj wydajność izolacji płytki drukowanej, aby upewnić się, że nie ma przypadkowego zwarcia w różnych częściach płytki drukowanej.

Strategia wdrażania: Przeprowadź systematyczne testy elektryczne podczas i po produkcji, aby wykrywać i rozwiązywać problemy w odpowiednim czasie.

3. Kontrola rentgenowska

Kontrola rentgenowska jest skuteczną metodą wykrywania ukrytych wad, szczególnie do wykrywania problemów z połączeniem lutowniczym, które nie są łatwe do bezpośredniego obserwowania, takie jak BGA (tablica siatki piłkarskiej).

Sprawdź połączenia lutowe: Sprawdź jakość lutowania połączeń lutowych BGA poprzez kontrolę rentgenowską, aby potwierdzić, czy istnieją zimne połączenia lutowe, czy lutowe mosty.

Wykryj strukturę wewnętrzną: Sprawdź wewnętrzną strukturę PCB, aby zidentyfikować możliwe zwarcia lub otwarte obwody.

Strategia implementacji: Skonfiguruj sprzęt inspekcji rentgenowskiej, aby przeprowadzić regularne i wykryte kontrole wewnętrzne w celu zapewnienia jakości lutowania.

Strategia rozwiązywania problemów

1. Ponowne sobranie

W przypadku wad lutowania, takich jak zimne połączenia lutownicze, zimne połączenia lutownicze i brakujące połączenia lutownicze, do naprawy jest zwykle wymagane. Upewnij się, że poprawność procesu lutowania i dostosuj parametry lutownicze, aby uzyskać dobre wyniki lutowania.

Wyczyść powierzchnię: Oczyść powierzchnię lutowniczą przed ponownym zasłanianiem, aby usunąć tlenki i zanieczyszczenia.

Dostosuj parametry lutownicze: dostosuj temperaturę, czas i kwotę lutowniczą zgodnie z wymaganiami lutowania w celu zapewnienia jakości lutowania.

Strategia wdrażania: w przypadku wad lutowania, ponownie spaw i sprawdzanie połączeń lutowniczych, aby zapewnić, że jakość lutowania spełnia standardy.

2. Wymień uszkodzone części

W przypadku problemów spowodowanych uszkodzeniem komponentów, takich jak otwarte obwody i zwarcia, zwykle konieczne jest wymiana uszkodzonych części. Upewnij się, że wymienione części spełniają wymagania projektowe i wykonują lutowanie.

Zidentyfikuj uszkodzone części: Zidentyfikuj uszkodzone części poprzez testowanie elektryczne i kontrolę wzrokową.

Wymień: Wymień uszkodzone części i ponownie spaw i wykonaj testy funkcjonalne.

Strategia wdrażania: Zastąp uszkodzone części i upewnij się, że jakość nowych części spełnia wymagania.

3. Naprawa substratu PCB

W przypadku problemów uszkodzenia substratu PCB, takich jak pęknięcia lub obieranie międzywarstwowe, można zastosować technologie naprawy PCB, takie jak naprawa obwodu i wzmocnienie podłoża.

Obwody naprawcze: Użyj kleju przewodzącego lub przewodu przewodzącego, aby naprawić uszkodzone obwody.

Wzmocnij podłoża: Wzmocnij podłoże, aby zmniejszyć ryzyko uszkodzenia fizycznego.

Strategia wdrażania: naprawy PCB i upewnij się, że naprawione podłoża spełniają wymagania użytkowania.

Streszczenie

WPrzetwarzanie PCBA, Analiza błędów i rozwiązywanie problemów są kluczowymi linkami do zapewnienia jakości produktu. Poprzez identyfikację typowych typów uszkodzeń, systematycznych metod analizy błędów i skutecznych strategii rozwiązywania problemów, można poprawić wskaźnik wydajności i koszty produkcji. Regularna kontrola wzrokowa, testy elektryczne i kontrola rentgenowska mogą pomóc poprawić jakość produkcji i konkurencyjność korporacyjną poprzez terminowe odkrywanie i rozwiązywanie problemów.
