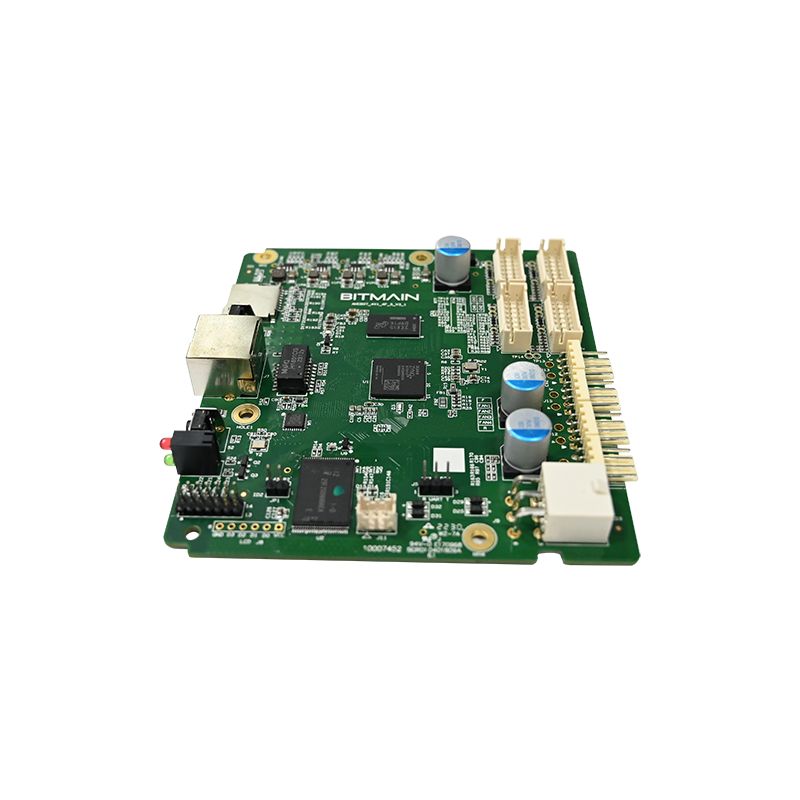

PCBA czujnika ruchu

Co to jest PCBA czujnika ruchu?

PCBA czujnika ruchu to zespół płytki drukowanej zaprojektowany specjalnie do wykrywania ruchu za pomocą przetworników podczerwieni, mikrofal lub ultradźwiękowych. W przeciwieństwie do płytek PCBA ogólnego przeznaczenia, płytki czujników ruchu wymagają niskiego zużycia energii, szybkiej reakcji wybudzania ze stanu uśpienia i filtrowania szumów, aby uniknąć fałszywych wyzwalaczy.

Inżynierowie wybierają płytkę drukowaną czujnika ruchu na podstawie trzech parametrów: zasięgu wykrywania, typu sygnału wyjściowego i prądu roboczego. Zły wybór prowadzi do częstych fałszywych alarmów lub pominiętych detekcji.

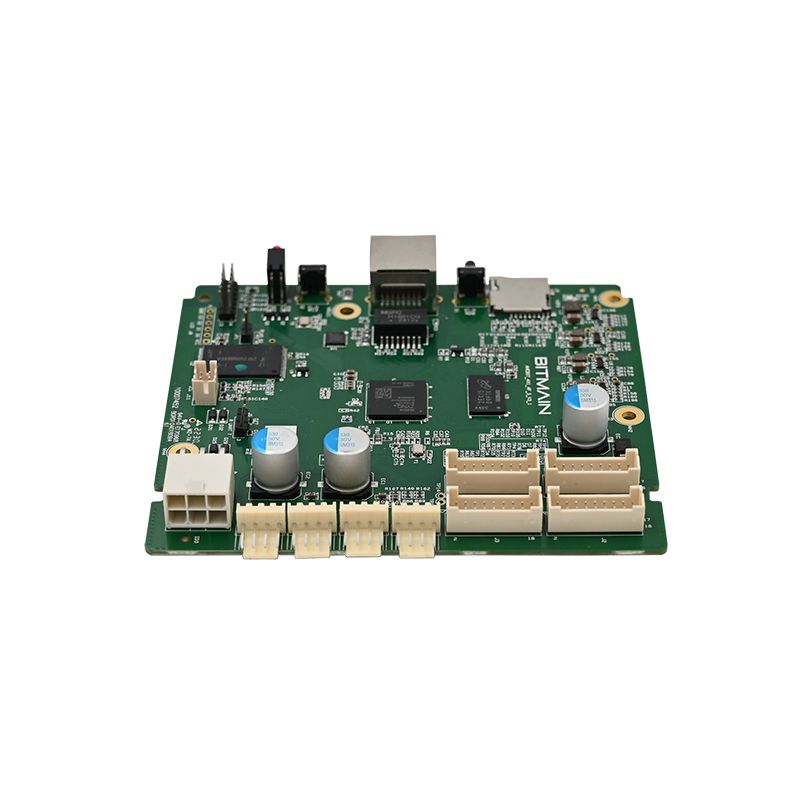

Podstawowe elementy płytki PCBA czujnika ruchu

Każda płytka PCBA czujnika ruchu zawiera pięć bloków funkcjonalnych:

· Element czujnika – PIR (piroelektryczny), mikrofalowy Doppler lub przetwornik ultradźwiękowy

· Analogowy interfejs – Wzmacniacz operacyjny z filtrem środkowoprzepustowym

· Komparator – Detektor progowy z histerezą

· Logika synchronizacji – Regulowany czas podtrzymania i okres blokady

· Stopień wyjściowy – Przekaźnik, tranzystor lub sygnał na poziomie logicznym

Typowe zastosowania

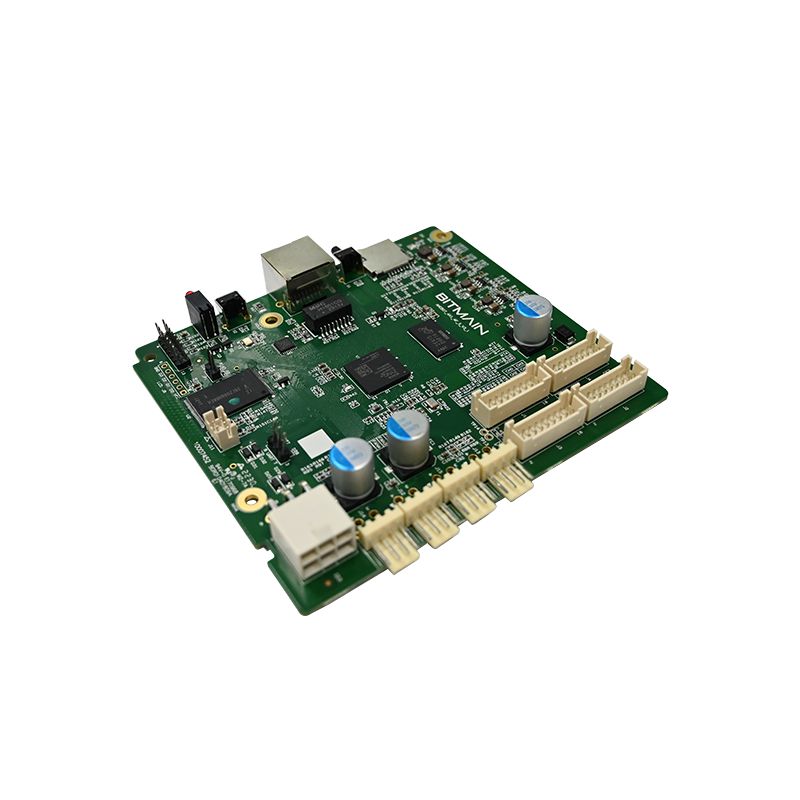

Szczegółowe parametry techniczne tego PCBA czujnika ruchu

Poniższe specyfikacje przedstawiają typową płytkę PCBA czujnika ruchu o wysokiej wydajności stosowaną w produktach zabezpieczeń komercyjnych i mieszkaniowych.

Charakterystyka elektryczna

Wydajność wykrywania

Specyfikacje fizyczne i środowiskowe

· Wymiary tablicy – ​​32mm x 28mm (standard) lub niestandardowe

· Otwory montażowe – Dwa o średnicy 3 mm, odległość od środka do środka 25 mm

· Temperatura pracy – -20°C do +70°C

· Temperatura przechowywania – -40°C do +85°C

· Tolerancja wilgoci – 95% RH, bez kondensacji

· Powłoka konformalna – Opcjonalnie (do użytku na zewnątrz lub w wilgoci)

Regulowane ustawienia (przełącznik DIP lub zworka)

Większość projektów PCBA czujników ruchu zawiera parametry konfigurowane przez użytkownika:

Porównanie PCBA czujnika ruchu z konkurencyjnymi konstrukcjami

Nie wszystkie płytki PCBA z czujnikami ruchu działają równie dobrze w rzeczywistych warunkach. Poniższa tabela pokazuje krytyczne różnice.

Często zadawane pytania dotyczące PCBA czujnika ruchu – odpowiedzi inżynieryjne

Te trzy pytania są zadawane co tydzień przez inżynierów sprzętu, integratorów i specjalistów ds. zaopatrzenia oceniających rozwiązania PCBA z czujnikami ruchu.

Pytanie 1: Jaka jest różnica między konstrukcjami PCBA z czujnikami ruchu PIR, mikrofalowymi i dual-tech – i który wybrać?

Odpowiedź: Czujnik ruchu PIR (pasywna podczerwień) PCBA wykrywa zmiany w promieniowaniu podczerwonym powodowanym przez poruszające się ciała. Zużywa bardzo mało energii (15-30 µA w trybie czuwania), ale jest wrażliwy na gradienty temperatury i może powodować fałszywe wyzwalanie przez otwory wentylacyjne HVAC lub światło słoneczne. Mikrofalowy czujnik ruchu PCBA emituje fale radiowe o małej mocy (zwykle 5,8 GHz lub 10,525 GHz) i mierzy przesunięcie Dopplera. Wykrywa przez plastikowe obudowy i ignoruje temperaturę, ale zużywa większy prąd (15-25 mA) i może przenikać przez ściany, powodując fałszywe wykrywanie z sąsiednich pomieszczeń. Podwójna płytka PCBA czujnika ruchu zawiera zarówno czujniki PIR, jak i mikrofalowe i wyzwala się tylko wtedy, gdy oba wykryją ruch. Eliminuje to prawie wszystkie fałszywe alarmy, ale zwiększa koszty i prąd czuwania (2-5 mA). Przewodnik po wyborze: W przypadku lamp zewnętrznych zasilanych bateryjnie wybierz opcję wyłącznie PIR. Do wykrywania obecności w pomieszczeniach zamkniętych, gdzie fałszywe wyzwalacze są niedopuszczalne, wybierz technologię dual-tech. W przypadku drzwi automatycznych, gdzie prędkość ma większe znaczenie niż zużycie energii, wybierz opcję wyłącznie kuchenki mikrofalowej. Większość komercyjnych projektów płytek PCBA z czujnikami ruchu bezpieczeństwa wykorzystuje technologię PIR z zaawansowanym filtrowaniem sygnału, co zapewnia najlepszą równowagę kosztów, mocy i niezawodności.

Pytanie 2: Jak wyregulować zasięg wykrywania i czas utrzymywania na PCBA czujnika ruchu i czy te ustawienia można zmienić bez wyjmowania płytki z obudowy?

Odpowiedź: Ta płytka PCBA czujnika ruchu zapewnia trzy metody regulacji. Po pierwsze, wbudowane potencjometry: jeden oznaczony jako „SENS” (czułość) reguluje zasięg wykrywania od 3 metrów (całkowicie w kierunku przeciwnym do ruchu wskazówek zegara) do 12 metrów (całkowicie zgodnie z ruchem wskazówek zegara). Druga oznaczona jako „CZAS” reguluje czas wstrzymania od 5 sekund do 10 minut. Po drugie, przełączniki DIP: większość płytek zawiera 4-pozycyjny przełącznik do zgrubnych ustawień czasu podtrzymania, progu świecenia i polaryzacji wyjściowej. Po trzecie, w celu zdalnej regulacji, niektóre konstrukcje PCBA czujników ruchu zawierają wejście cyfrowe, które akceptuje zewnętrzne potencjometry lub sygnały sterujące 0-10 V. W przypadku regulacji bez otwierania obudowy należy wybrać płytkę drukowaną czujnika ruchu z odbiornikiem pilota (38 kHz IR lub 433 MHz RF) – dodaje to około 1,50 USD do kosztu BOM. Bez zdalnej regulacji trzeba otworzyć obudowę i małym śrubokrętem przekręcić potencjometry. Zawsze dostosowuj czułość po zamontowaniu w docelowym miejscu, ponieważ otaczające ściany i materiał podłogi wpływają na zasięg wykrywania. Zacznij od czułości na poziomie 50% i zwiększaj ją tylko w przypadku występowania luk w pokryciu.

Pytanie 3: Jaka jest typowa częstotliwość fałszywych wyzwalań dla PCBA czujnika ruchu i w jaki sposób kompensacja temperatury zmniejsza liczbę fałszywych alarmów?

Odpowiedź: W prawidłowo zainstalowanej aplikacji (brak bezpośredniego światła słonecznego na obiektyw, brak otworów wentylacyjnych w promieniu 2 metrów, brak dużych szklanych okien odbijających ruch uliczny) płytka PCBA czujnika ruchu osiąga współczynnik fałszywych wyzwalań wynoszący mniej niż jedno zdarzenie na 200 wykryć. Bez kompensacji temperatury płytka drukowana czujnika ruchu PIR może fałszywie zadziałać, gdy temperatura otoczenia zbliży się do temperatury ludzkiej skóry (około 37°C lub 98°F). W temperaturze pokojowej wynoszącej 30°C stosunek sygnału do szumu spada o 60% w porównaniu do 20°C. Ta płytka PCBA czujnika ruchu zawiera termistor podłączony do obwodu kompensacyjnego, który zwiększa wzmocnienie o 2,5% na każdy 1°C wzrostu powyżej 25°C. W temperaturze 35°C wzmocnienie jest o 25% wyższe niż w temperaturze 25°C, przywracając czułość detekcji. Kompensacja zmniejsza również wzmocnienie w niskich temperaturach (poniżej 10°C), aby zapobiec fałszywym wyzwoleniom spowodowanym przeciągami. Dane terenowe z instalacji PCBA czujników ruchu w klimacie Bliskiego Wschodu (temperatura zewnętrzna sięgająca 45°C) pokazują 78% redukcję uciążliwych alarmów, gdy kompensacja temperatury jest włączona w porównaniu z wyłączoną. Zawsze włączaj kompensację dla przestrzeni zewnętrznych lub nieklimatyzowanych przestrzeni wewnętrznych.

Najlepsze praktyki instalacyjne PCBA czujnika ruchu

Nawet najlepszy czujnik ruchu PCBA działa słabo, jeśli jest zainstalowany nieprawidłowo. Postępuj zgodnie z tymi wskazówkami.

Wysokość i pozycja montażu

· Zalecany wzrost – 1,8 do 2,2 metra (od ramion do głowy)

· Poniżej 1,5 metra – Nie zauważa ruchu tułowia, wykrywa tylko zwierzęta domowe

· Powyżej 2,5 metra – Zmniejszone pokrycie gruntu, tworzy martwe strefy bezpośrednio poniżej

Unikaj tych fałszywych źródeł wyzwalaczy

Wytyczne dotyczące okablowania

· W przypadku sygnałów wyjściowych dłuższych niż 10 metrów należy używać skrętki

· Trzymaj przewody zasilania prądem zmiennym w odległości co najmniej 30 cm od PCBA czujnika ruchu

· Dodaj kondensator 100nF do wejścia zasilania, jeśli przełączasz hałaśliwe obciążenia (przekaźniki, styczniki)

Testowanie PCBA czujnika ruchu przed instalacją

Test laboratoryjny wychwytuje 90% błędów konfiguracji. Postępuj zgodnie z tą sekwencją.

Procedura testu na stanowisku badawczym

1. Włącz zasilanie i odczekaj 60 sekund na rozgrzewkę

2. Potwierdź, że dioda LED miga mniej więcej raz na 10 sekund (wskazuje tryb gotowości)

3. Przejdź przez pole widzenia w odległości 3 metrów

4. Sprawdź, czy dioda LED włącza się i zmienia stan wyjścia

5. Zaznacz czas, po którym dioda LED zgaśnie (powinien odpowiadać ustawieniu czasu wstrzymania)

6. Powtórz z wolnym pełzaniem (0,2 m/s) i szybkim biegiem (2 m/s)

Awarie i przyczyny

Podsumowanie – odniesienie do kluczowych specyfikacji

W celu szybkiego odniesienia się do tego bloku specyfikacji należy zachować go podczas projektowania i zamawiania.

PCBA czujnika ruchu – konfiguracja domyślna

· Napięcie: 5-24 V DC

· Prąd w trybie czuwania: typowo 20µA

· Zasięg wykrywania: 8-12 metrów

· Kąt wykrywania: 120 stopni

· Czas podtrzymania: regulowany od 5 s do 10 min

· Wyjście: przekaźnik (10A) lub tranzystor (100mA)

· Temperatura robocza: -20°C do +70°C

· Certyfikaty: Zgodny z normami ISO9001 i RoHS
