Kontrola dostępu PCBA

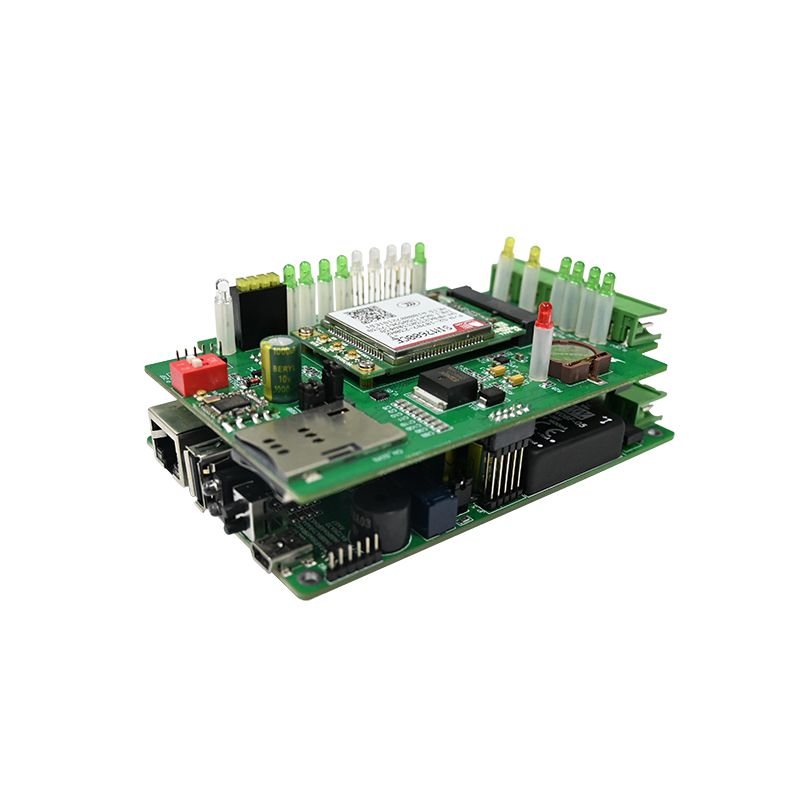

  • Kontrola dostępu PCBAKontrola dostępu PCBA
  • Kontrola dostępu PCBAKontrola dostępu PCBA
  • Kontrola dostępu PCBAKontrola dostępu PCBA

Kontrola dostępu PCBA

UNIXPLORE Access Control PCBA to wysokowydajna płytka drukowana do kontroli dostępu przeznaczona dla systemów dostępu RFID, biometrycznych kontrolerów drzwi, systemów inteligentnych zamków, systemów zarządzania dostępem do wind i producentów komercyjnego sprzętu zabezpieczającego. Jako profesjonalny producent PCBA kontroli dostępu i dostawca montażu OEM PCB, UNIXPLORE zapewnia stabilne, bezpieczne i konfigurowalne rozwiązania PCB kontroli dostępu z obsługą komunikacji Wiegand i OSDP, szybkim uwierzytelnianiem poświadczeń, ochroną przed manipulacją i niezawodnością na poziomie przemysłowym.

Wyślij zapytanie

Opis produktu

Dostęp do UNIXPLORE'aKontroluj PCBAzostał opracowany dla marek sprzętu bezpieczeństwa, integratorów systemów kontroli dostępu i dostawców rozwiązań dla inteligentnych budynków poszukujących niezawodnych i skalowalnych rozwiązań elektronicznej kontroli dostępu. Ta komercyjna płytka PCBA do kontroli dostępu łączy w sobie szybkie przetwarzanie uwierzytelniania, stabilną kontrolę przekaźników, szyfrowaną komunikację i elastyczne zarządzanie w trybie offline w kompaktowej i trwałej platformie PCB.

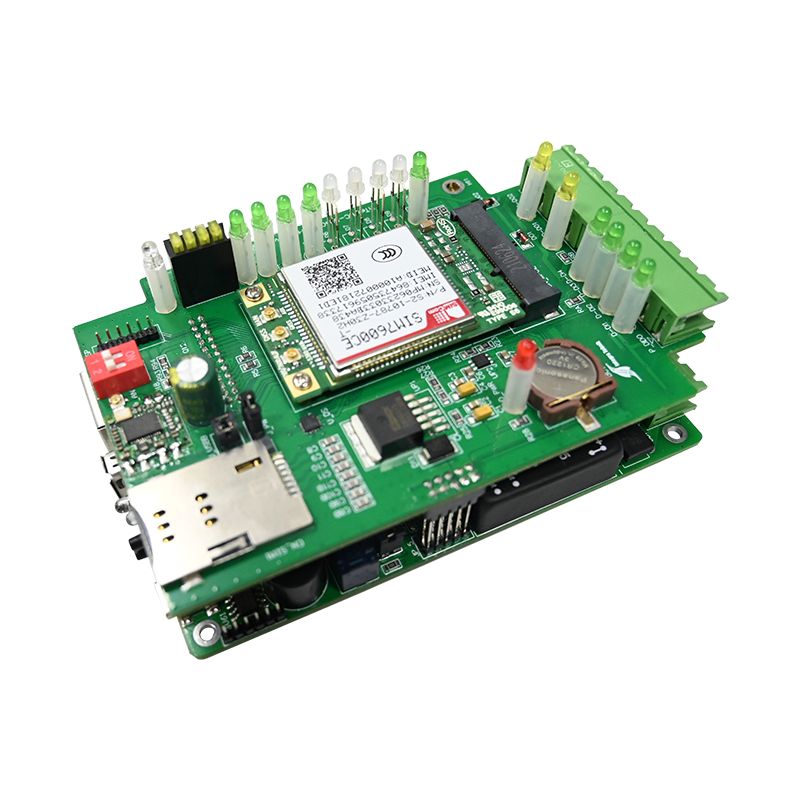

Access Control PCBA

Co to jest PCBA kontroli dostępu?

PCBA kontroli dostępu to elektroniczny mózg znajdujący się w czytnikach kart, klawiaturach, skanerach biometrycznych i kontrolerach drzwi. Przetwarza dane uwierzytelniające, podejmuje decyzje dotyczące uwierzytelnienia i uruchamia siłowniki zamka. W przeciwieństwie do płytek ogólnego przeznaczenia, PCBA musi obsługiwać szyfrowanie na poziomie bezpieczeństwa, logikę przekaźnika odpornego na awarie i nieprzerwane zasilanie podczas krótkich przerw.

Wybranie niewłaściwej płytki PCBA kontroli dostępu prowadzi do niezatrzaśnięcia drzwi, weryfikacji danych uwierzytelniających w ciągu kilku sekund lub całkowitego zablokowania systemu w okresach dużego ruchu.


Podstawowe funkcje PCBA kontroli dostępu

  • Odczyt danych uwierzytelniających – Wiegand, OSDP lub wejście szeregowe z czytników kart RFID/hid
  • Logika uwierzytelniania – wbudowana baza danych (offline) lub przekazywanie do kontrolera hosta
  • Sterowanie przekaźnikiem – Wyjścia ze stykami bezpotencjałowymi do zamków magnetycznych lub elektrozaczepów
  • Monitoring wejścia – Czujnik położenia drzwi (kontaktron) i przycisk żądania wyjścia (REX).
  • Wykrywanie sabotażu – czujnik otwarcia obudowy i zabezpieczenie przed sabotażem pamięci


Typowy Applikacje

Aplikacja Typowa liczba użytkowników Kluczowe wymaganie
Kontroler drzwi do biura 50-500 użytkowników Dostęp oparty na harmonogramie
Domofon w mieszkaniu 100-1000 użytkowników Dwukierunkowe audio + odblokowanie
Zamek serwerowni 10-50 użytkowników Podwójne uwierzytelnianie
Brama obrotowa Ponad 1000 użytkowników Szybkie przełączanie przekaźnika (0,5 sek.)
Kontrola dostępu do windy 10-100 pięter Pozwolenie piętro po piętrze


Szczegółowe parametry techniczne

Poniższe specyfikacje przedstawiają PCBA kontroli dostępu klasy komercyjnej, odpowiednie do biur, mieszkań i obiektów przemysłowych.


Charakterystyka elektryczna

Parametr Minimum Typowy Maksymalny Jednostka
Napięcie robocze 9 12 24 VDC
Prąd czuwania 40 60 100 mama
Prąd czynny (przekaźnik zasilony) 120 150 200 mama
Wartość styku przekaźnika 3 5 10 A @ 30VDC
Moc wejściowa czytnika 12 VDC przy maks. 150 mA
Wyjście sabotażowe 100 mA (otwarty kolektor)


Interfejsy wejściowe i wyjściowe

Typ interfejsu Ilość Format sygnału
Wejście czytnika Wiegand 1 lub 2 26-bitowy, 34-bitowy (D0/D1)
Wejście czytnika OSDP 1 RS-485 (adresowalne do 4 czytników)
Czujnik położenia drzwi 1 Styk bezpotencjałowy (N/O lub N/C)
Przycisk REX 1 Kontakt suchy (N/O)
Wejście pomocnicze 1 Programowalny (blokada alarmu pożarowego)
Zablokuj przekaźnik 1 Formularz C (COM, N/O, N/C)
Przekaźnik pomocniczy 1 Opcjonalnie (alarm lub stroboskop)


Pamięć i pojemność użytkownika

Parametr Model standardowy Rozszerzony model
Pojemność użytkownika (tryb offline) 1000 10 000
Rozmiar bufora zdarzeń 10 000 wydarzeń 50 000 wydarzeń
Zaplanowane strefy czasowe 8 32
Grupy wakacyjne 16 64


Fizyczne i środowiskowe

  • Wymiary płytki – 85mm x 55mm (standard) lub 100mm x 70mm (z obudową)
  • Montaż – Cztery otwory 3,5 mm na dystanse
  • Temperatura pracy – -20°C do +65°C
  • Temperatura przechowywania – -40°C do +85°C
  • Tolerancja wilgotności – 10% do 90% RH (bez kondensacji)
  • Bateria zapasowa – opcjonalny obwód ładowania litowo-jonowy 3,7 V lub kwasowo-ołowiowy 12 V


Funkcje bezpieczeństwa

  • Szyfrowanie – AES-128 dla komunikacji OSDP
  • Wykrywanie sabotażu – Otwarcie obudowy powoduje blokadę przekaźnika i wyjście alarmowe
  • Timer Watchdog – automatyczny reset po 5 sekundach zablokowania procesora
  • Ochrona pamięci Flash – weryfikacja sumy kontrolnej podczas rozruchu

Porównanie PCBA kontroli dostępu

Funkcja Podstawowy kontroler To PCBA kontroli dostępu
Wejście czytelnika Tylko Wieganda Wiegand + OSDP
Pojemność użytkownika 500 1000 (z możliwością rozszerzenia do 10 000)
Czas podtrzymania przekaźnika Naprawiono 5 sekund Regulowany 1-60 sekund
Blokada alarmu pożarowego Nic Dedykowane wejście z funkcją bezpiecznego obejścia
Rejestrowanie zdarzeń 1000 wydarzeń 10 000 zdarzeń ze znacznikiem czasu
Obsługa funkcji Anti-passback NIE Tak (twardy lub miękki)

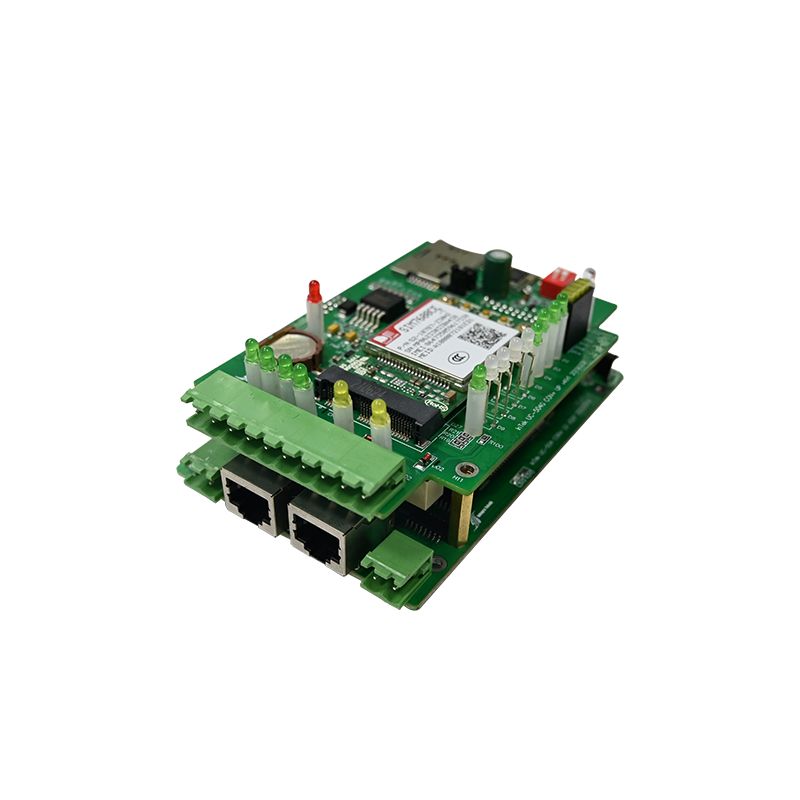

Access Control PCBA

Często zadawane pytania dotyczące PCBA kontroli dostępu

Te trzy pytania zadają integratorzy systemów bezpieczeństwa, zarządcy obiektów i inżynierowie sprzętu oceniający rozwiązania PCBA w zakresie kontroli dostępu.


Pytanie 1: Jaka jest różnica między konfiguracjami przekaźników bezpiecznych i bezpiecznych w przypadku awarii na PCBA kontroli dostępu i którą powinienem zastosować?

Odpowiedź:Różnica określa, czy drzwi zostaną zablokowane, czy odblokowane podczas przerwy w dostawie prądu. Zabezpieczenie przed awarią (zwane także zasilaniem w celu otwarcia) oznacza, że ​​przekaźnik musi być pod napięciem, aby odblokować drzwi. W przypadku utraty zasilania przekaźnik powraca do stanu spoczynku, który utrzymuje drzwi zamknięte. Stosuje się je w drzwiach antywłamaniowych, serwerowniach i obszarach obsługi gotówki, gdzie ważniejsze jest powstrzymanie intruzów niż łatwe wyjście. Funkcja Fail-safe (zasilanie blokujące) oznacza, że ​​przekaźnik musi być pod napięciem, aby zablokować drzwi. W przypadku utraty zasilania drzwi automatycznie się odblokowują. Jest to wymagane przez przepisy przeciwpożarowe dla wyjść awaryjnych, drzwi na klatkę schodową i wszelkich dróg ewakuacyjnych, z których ludzie muszą uciekać w przypadku awarii zasilania. Większość płytek PCBA kontroli dostępu zapewnia przekaźnik ze stykiem bezprądowym skonfigurowany jako Form C (COM, N/O, N/C). Aby zapewnić zabezpieczenie przed awarią, podłącz zamek do zacisku N/O. Aby zapewnić bezpieczeństwo, podłącz zamek do zacisku N/C. Przed dokonaniem wyboru zawsze sprawdź lokalne przepisy przeciwpożarowe – NFPA 101 wymaga zabezpieczenia wszystkich drzwi wyjściowych w budynkach komercyjnych. W przypadku drzwi wymagających zarówno bezpieczeństwa, jak i odporności przeciwpożarowej, użyj niezawodnego zamka oraz panelu zapasowego akumulatora, który podtrzymuje zasilanie PCBA kontroli dostępu przez 4-8 godzin po awarii zasilania.


Pytanie 2: Czy ta kontrola dostępu PCBA może działać w trybie offline bez połączenia sieciowego i ilu użytkowników może przechowywać lokalnie?

Odpowiedź:Tak. Ta PCBA działa całkowicie offline w trybie autonomicznym. Wszystkie dane uwierzytelniające użytkowników, harmonogramy dostępu i dzienniki zdarzeń są przechowywane we wbudowanej pamięci flash. Standardowa konfiguracja obsługuje 1000 użytkowników i 10 000 dzienników zdarzeń bez dodatkowych kosztów. Wersja rozszerzona (możliwość aktualizacji w terenie za pomocą oprogramowania sprzętowego) obsługuje 10 000 użytkowników i 50 000 zdarzeń. Praca w trybie offline wymaga urządzenia programującego do wstępnego załadowania użytkowników – albo dedykowanej karty głównej (pierwsza zaprogramowana karta określa uprawnienia administratora), przewodowej klawiatury podłączonej do wejścia pomocniczego, albo tymczasowego połączenia laptopa przez port konfiguracyjny (TTL lub RS-232). Po zaprogramowaniu PCBA kontroli dostępu podejmuje decyzje dotyczące uwierzytelnienia lokalnie w czasie krótszym niż 50 milisekund. Nie jest wymagana żadna chmura, żaden komputer host, ani kabel Ethernet. To sprawia, że ​​projekty PCBA offline są idealne do zdalnych bram, przyczep budowlanych i małych biur, w których prowadzenie okablowania sieciowego jest niepraktyczne. Aby pobrać dzienniki zdarzeń z tablicy offline, należy podłączyć laptopa lub skorzystać z przenośnego urządzenia do przesyłania danych. Monitorowanie w czasie rzeczywistym wymaga sieciowej płytki PCBA kontroli dostępu z Ethernetem lub Wi-Fi.


Pytanie 3: Jak podłączyć czytnik Wiegand do płytki PCBA kontroli dostępu i jaka jest maksymalna długość kabla?

Odpowiedź:Interfejs Wiegand wykorzystuje trzy aktywne sygnały: Dane 0 (D0), Dane 1 (D1) i masa (GND). Niektóre czytniki wymagają również zasilania +12V. Postępuj zgodnie z poniższą tabelą okablowania:

Terminal czytelnika Terminal kontroli dostępu PCBA
Czerwony (+12V) Wyjście +12V (zasilanie czytnika)
Czarny (GND) GND
Zielony (D0) WIEGAND_D0
Biały (D1) WIEGAND_D1
Fioletowy (sterowanie LED, opcjonalnie) Wyjście Aux (programowalne)

Maksymalna odległość kabla dla Wiegand przy 12 V zależy od średnicy przewodu i pojemności kabla:

Miernik drutu Ekranowana skrętka Nieekranowany Maksymalna odległość
22 AWG Tak NIE 150 metrów (500 stóp)
24AWG Tak NIE 100 metrów (330 stóp)
24AWG NIE Tak 50 metrów (165 stóp)

Należy używać skrętki ekranowanej, skrętki dwużyłowej z przewodem odprowadzającym. Podłącz ekran do uziemienia tylko na końcu PCBA kontroli dostępu (nigdy przy czytniku), aby uniknąć pętli uziemienia. W przypadku odległości przekraczających te limity zainstaluj wzmacniacz Wiegand lub przełącz na OSDP (RS-485), który niezawodnie osiąga 1200 metrów (4000 stóp). Przed ostateczną instalacją zawsze przetestuj na stole testowym długi kabel – pogorszenie sygnału może powodować sporadyczne odczyty kart, które są trudne do debugowania na miejscu.


Najlepsze praktyki instalacyjne dla PCBA kontroli dostępu

Nawet wysokiej jakości PCBA kontroli dostępu zawiedzie, jeśli zostanie nieprawidłowo zainstalowana. Postępuj zgodnie z tymi wskazówkami.


Miejsce montażu

  • Wewnątrz strefy bezpiecznej – Umieść sterownik w strefie chronionej (nie nad drzwiami na zewnątrz)
  • Wysokość – 1,5 do 1,8 metra w celu zapewnienia dostępu do klawiatury podczas programowania
  • Obudowa – w przypadku instalacji komercyjnych należy używać metalowej zamykanej skrzynki
  • Separacja – przewody zasilające prądu przemiennego (120/240 V) należy trzymać w odległości co najmniej 30 cm od przewodów niskiego napięcia


Wytyczne dotyczące okablowania przekaźników

Typ blokady Zalecana dioda/tłumik Biegunowość
Zamek magnetyczny (DC) Dioda 1N4007 na zaciskach zamka Katoda do dodatniej
Zaczep elektryczny (AC) MOV (warystor tlenku metalu) Niespolaryzowane
Maglock z wbudowaną diodą Nie jest wymagana żadna dioda zewnętrzna Przestrzegaj polaryzacji


Typowe błędy w okablowaniu

Błąd Objaw Naprawić
Brak diody na zamku DC Spawy styków przekaźnika zwarte po 50 cyklach Dodaj 1N4007 przez zamek
Wspólna masa pomiędzy czytnikiem i zamkiem Okresowe resetowanie po włączeniu zasilania zamka Oddzielne uziemienie powraca do zasilania
Przyciski REX połączone łańcuchowo Jeden uszkodzony przycisk wyłącza wszystkie drzwi Uruchom każdy REX w domu do jego kontrolera


Lista kontrolna testowania przed wdrożeniem

Uruchom tę sekwencję na każdym PCBA kontroli dostępu przed opuszczeniem stanowiska.


Procedura testu na stanowisku badawczym

  1. Zastosuj napięcie stałe 12 V i zmierz prąd (typowo 40–60 mA na biegu jałowym)
  2. Okaż ważną kartę – przekaźnik powinien kliknąć, a dioda LED zmieni stan
  3. Zmierz ciągłość na zaciskach przekaźnika zwiernego (powinna zamknąć się na zaprogramowany czas podtrzymania)
  4. Okaż nieważną kartę – przekaźnik nie może się włączyć
  5. Aktywuj wejście REX – drzwi muszą zostać otwarte bez uwierzytelnienia
  6. Otwórz obudowę – wyjście sabotażowe musi zmienić stan
  7. Symuluj wejście alarmu pożarowego – wszystkie przekaźniki bezpieczne muszą zostać odłączone od zasilania


Kryteria zaliczone/niezaliczone

Test Warunek zaliczenia
Czas reakcji przekaźnika < 100 ms od odczytu karty do aktywacji przekaźnika
Dokładność czasu trzymania W ciągu ±0,5 sekundy od zaprogramowanej wartości
Działanie offline 100 odczytów kart, 100% sukcesu
Utrzymanie cyklu zasilania Ustawienia i użytkownicy zachowani po ponownym uruchomieniu

Access Control PCBA

Kluczowe dane techniczne — odniesienie

Zachowaj ten blok do celów zaopatrzenia i inżynierii.

Kontrola dostępu PCBA – klasa komercyjna

• Wejście: 9-24 V DC, 60 mA w trybie gotowości
• Interfejs czytnika: Wiegand 26/34-bit lub OSDP (RS-485)
• Liczba użytkowników: 1000 (standard) / 10 000 (rozszerzona)
• Dziennik zdarzeń: 10 000 zdarzeń
• Przekaźniki: Blokada (5A) + Aux (2A)
• Wejścia: czujnik drzwi, REX, blokada przeciwpożarowa
• Temperatura pracy: -20°C do +65°C

• Bezpieczeństwo: AES-128, watchdog, wykrywanie sabotażu
